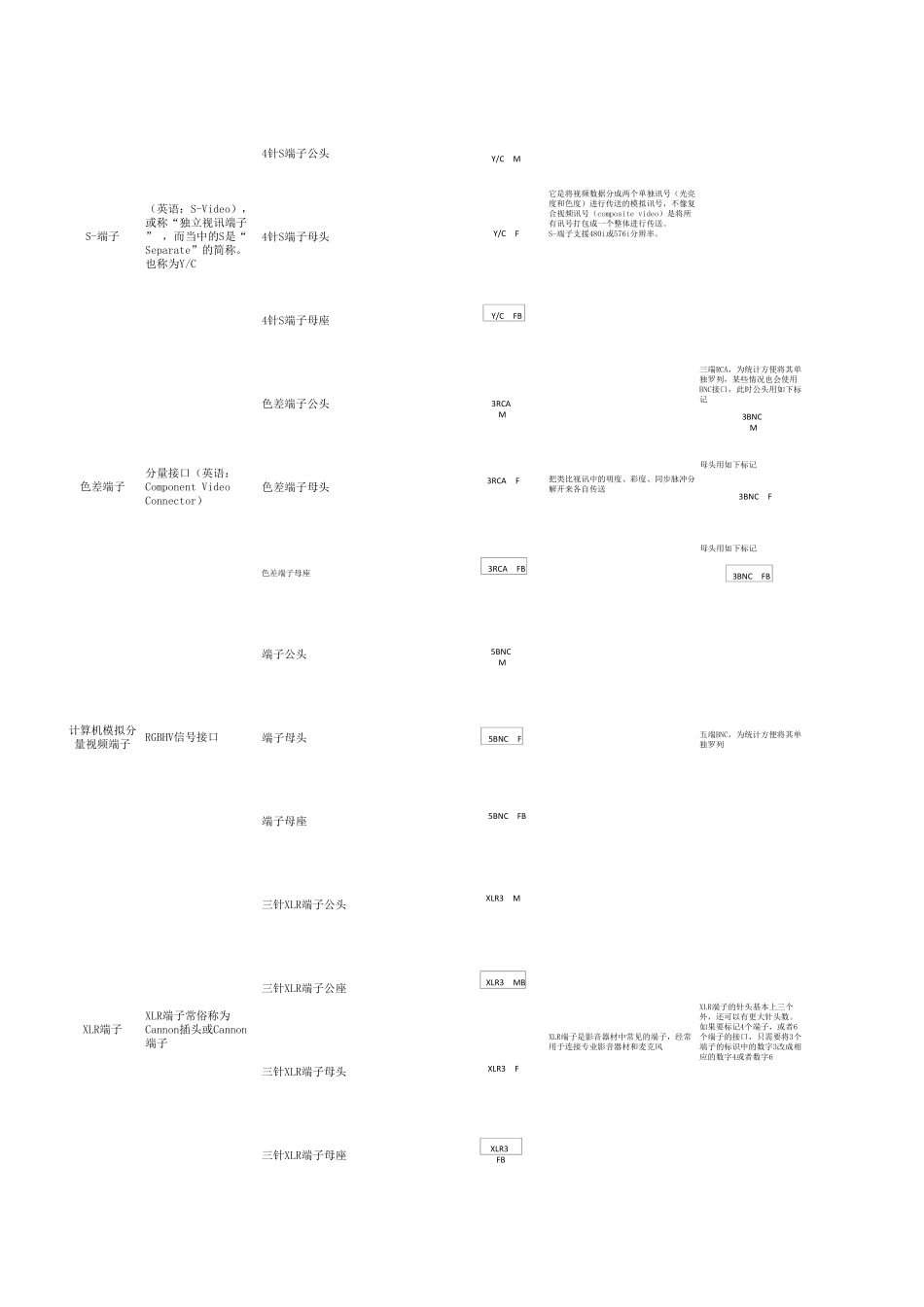

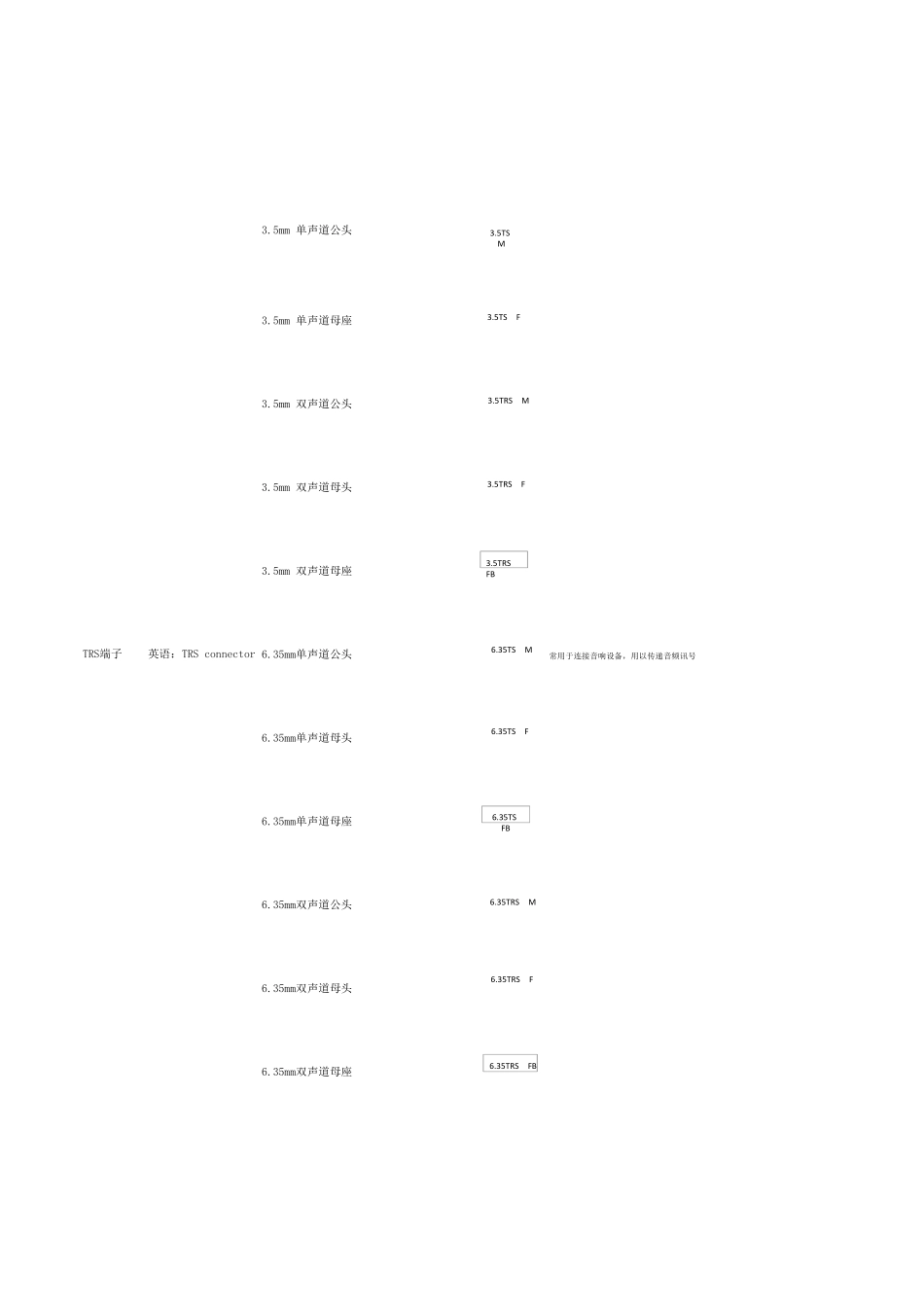

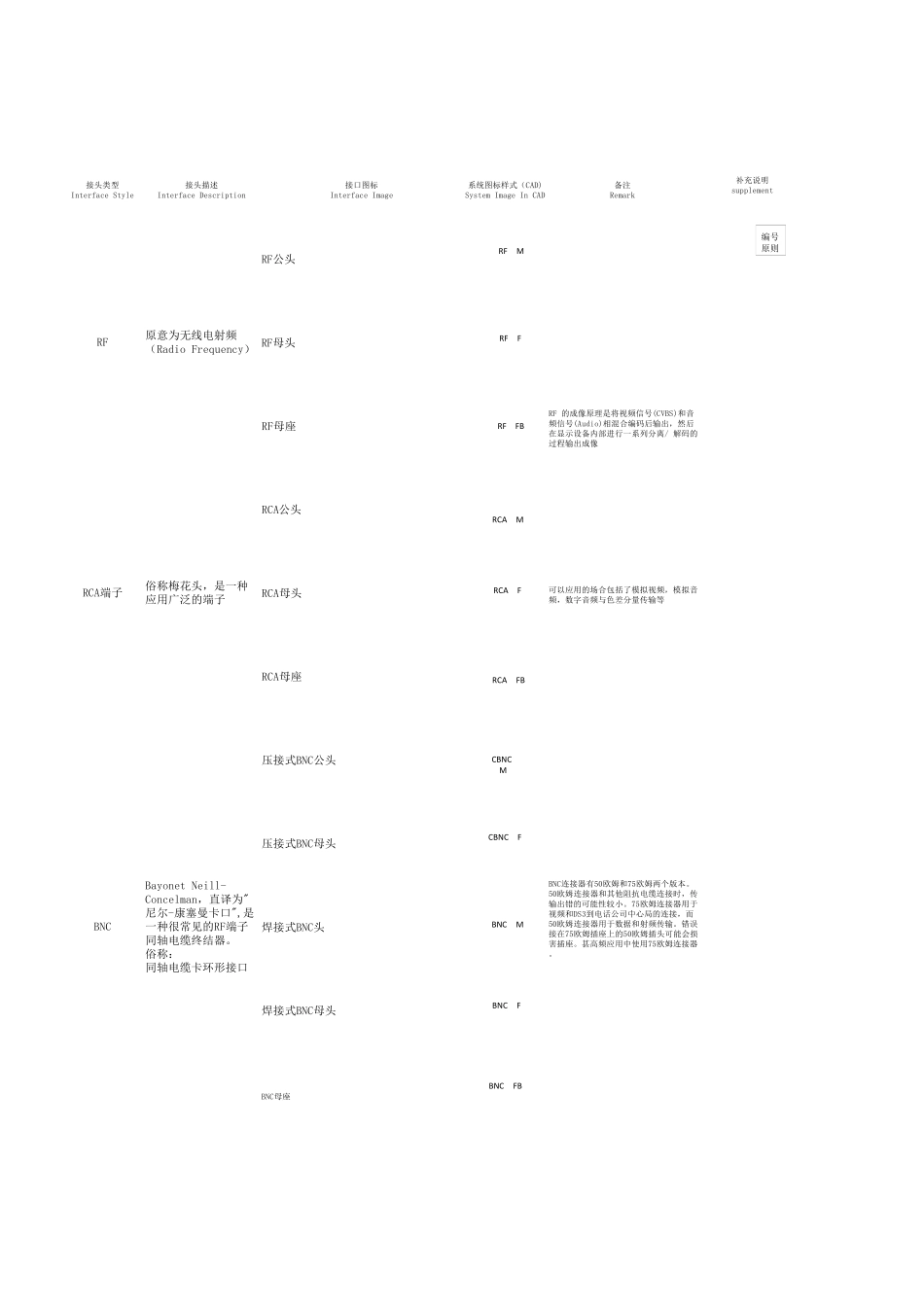

接头类型Interface Style接头描述Interface Description接口图标Interface Image系统图标样式（CAD)System Image In CAD备注Remark补充说明supplementRF公头RF母头RF母座RF 的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像RCA公头RCA母头RCA母座压接式BNC公头压接式BNC母头焊接式BNC头焊接式BNC母头BNC母座RF原意为无线电射频（Radio Frequency）Bayonet Neill-Concelman，直译为"尼尔-康塞曼卡口",是一种很常见的RF端子同轴电缆终结器。俗称：同轴电缆卡环形接口RCA端子俗称梅花头，是一种应用广泛的端子BNCBNC连接器有50欧姆和75欧姆两个版本。50欧姆连接器和其他阻抗电缆连接时，传输出错的可能性较小。75欧姆连接器用于视频和DS3到电话公司中心局的连接，而50欧姆连接器用于数据和射频传输。错误接在75欧姆插座上的50欧姆插头可能会损害插座。甚高频应用中使用75欧姆连接器。可以应用的场合包括了模拟视频，模拟音频，数字音频与色差分量传输等RF-MRF-FRCA-MRCA-FCBNC-MCBNC-FBNC-MBNC-FRF-FBRCA-FBBNC-FB编号原则4针S端子公头4针S端子母头4针S端子母座色差端子公头三端RCA，为统计方便将其单独罗列，某些情况也会使用BNC接口，此时公头用如下标记色差端子母头 母头用如下标记色差端子母座 母头用如下标记端子公头端子母头端子母座三针XLR端子公头三针XLR端子公座三针XLR端子母头三针XLR端子母座五端BNC，为统计方便将其单独罗列S-端子（英语：S-Video），或称“独立视讯端子” ，而当中的S是“Separate”的简称。也称为Y/C它是将视频数据分成两个单独讯号（光亮度和色度）进行传送的模拟讯号，不像复合视频讯号（composite video）是将所有讯号打包成一个整体进行传送。S-端子支援480i或576i分辨率。XLR端子是影音器材中常见的端子，经常用于连接专业影音器材和麦克风XLR端子常俗称为Cannon插头或Cannon端子色差端子分量接口（英语：Component VideoConnector）把类比视讯中的明度、彩度、同步脉冲分解开来各自传送计算机模拟分量视频端子RGBHV信号接口XLR端子XLR端子的针头基本上三个外，还可以有更大针头数。如果要标记4个端子，或者6个端子的接口，只需要将3个端子的标识中的数字3改成相应的数字4或者数字63BNC-MY/C-MY/C-F3RCA-M3RCA-FXLR3-MXLR3-F3BNC-F5BNC-M5BNC-FBY/C-FB3RCA-FB3BNC-FBXLR3-MBXLR3-FB5BNC-F3.5mm 单声道公头3.5mm 单声道母...
