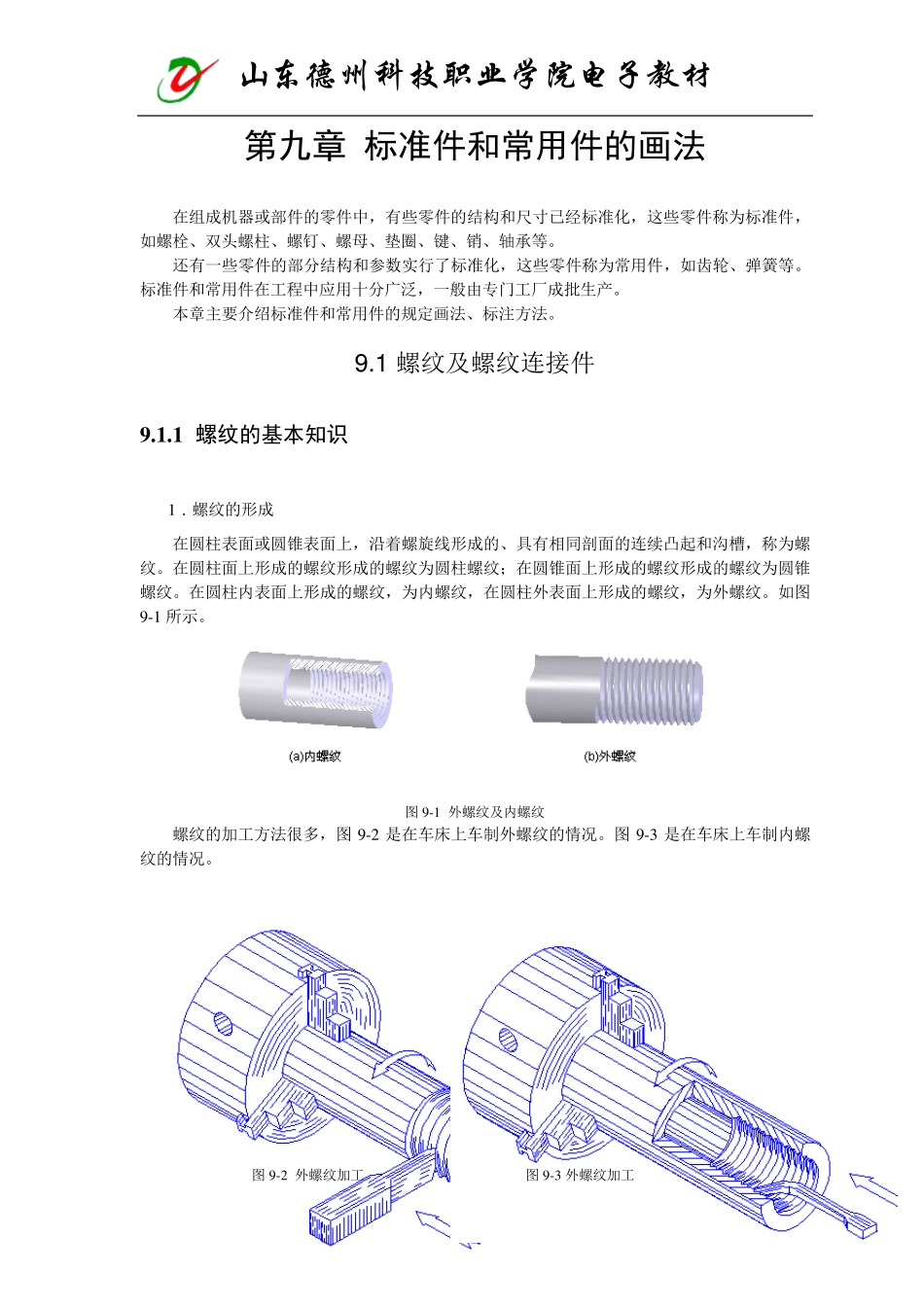

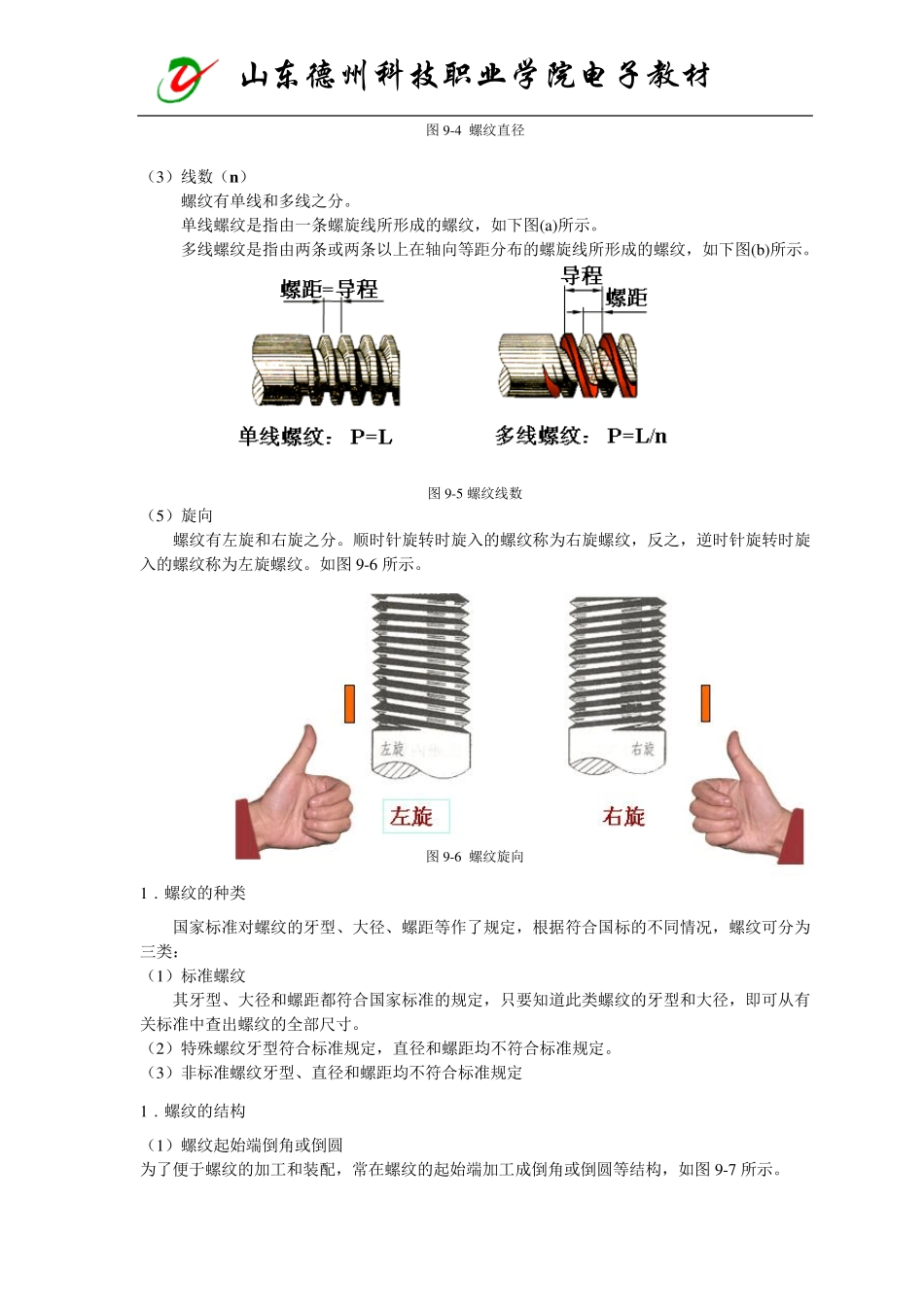

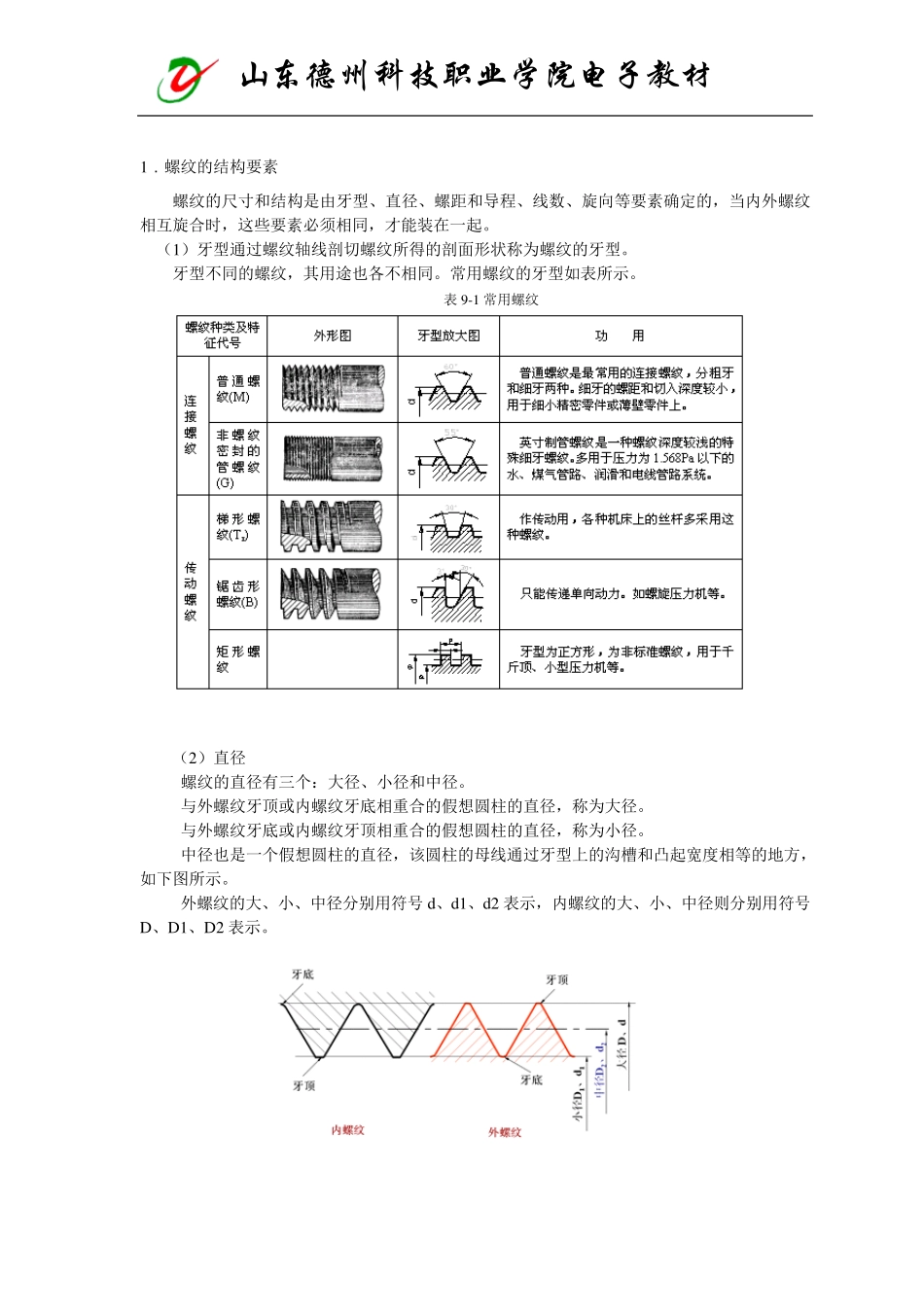

山东德州科技职业学院电子教材 第九章 标准件和常用件的画法 在组成机器或部件的零件中，有些零件的结构和尺寸已经标准化，这些零件称为标准件，如螺栓、双头螺柱、螺钉、螺母、垫圈、键、销、轴承等。 还有一些零件的部分结构和参数实行了标准化，这些零件称为常用件，如齿轮、弹簧等。标准件和常用件在工程中应用十分广泛，一般由专门工厂成批生产。 本章主要介绍标准件和常用件的规定画法、标注方法。 9 .1 螺纹及螺纹连接件 9 .1 .1 螺纹的基本知识 1 ．螺纹的形成 在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同剖面的连续凸起和沟槽，称为螺纹。在圆柱面上形成的螺纹形成的螺纹为圆柱螺纹；在圆锥面上形成的螺纹形成的螺纹为圆锥螺纹。在圆柱内表面上形成的螺纹，为内螺纹，在圆柱外表面上形成的螺纹，为外螺纹。如图9 -1 所示。 图 9 -1 外螺纹及内螺纹 螺纹的加工方法很多，图 9 -2 是在车床上车制外螺纹的情况。图 9 -3 是在车床上车制内螺纹的情况。 图 9 -2 外螺纹加工 图 9 -3 外螺纹加工 山东德州科技职业学院电子教材 1．螺纹的结构要素 螺纹的尺寸和结构是由牙型、直径、螺距和导程、线数、旋向等要素确定的，当内外螺纹相互旋合时，这些要素必须相同，才能装在一起。 （1）牙型通过螺纹轴线剖切螺纹所得的剖面形状称为螺纹的牙型。 牙型不同的螺纹，其用途也各不相同。常用螺纹的牙型如表所示。 表 9-1 常用螺纹 （2）直径 螺纹的直径有三个：大径、小径和中径。 与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径，称为大径。 与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径，称为小径。 中径也是一个假想圆柱的直径，该圆柱的母线通过牙型上的沟槽和凸起宽度相等的地方，如下图所示。 外螺纹的大、小、中径分别用符号 d、d1、d2 表示，内螺纹的大、小、中径则分别用符号D、D1、D2 表示。 山东德州科技职业学院电子教材 图9-4 螺纹直径 （3）线数（n ） 螺纹有单线和多线之分。 单线螺纹是指由一条螺旋线所形成的螺纹，如下图(a)所示。 多线螺纹是指由两条或两条以上在轴向等距分布的螺旋线所形成的螺纹，如下图(b)所示。 图9-5 螺纹线数 （5）旋向 螺纹有左旋和右旋之分。顺时针旋转时旋入的螺纹称为右旋螺纹，反之，逆时针旋转时旋入的螺纹称为左旋螺纹。如图9-6 所示。 图9-6 螺纹旋向 1．螺纹的种类 国家标准对螺纹的牙型、大径、螺距等作了规...
