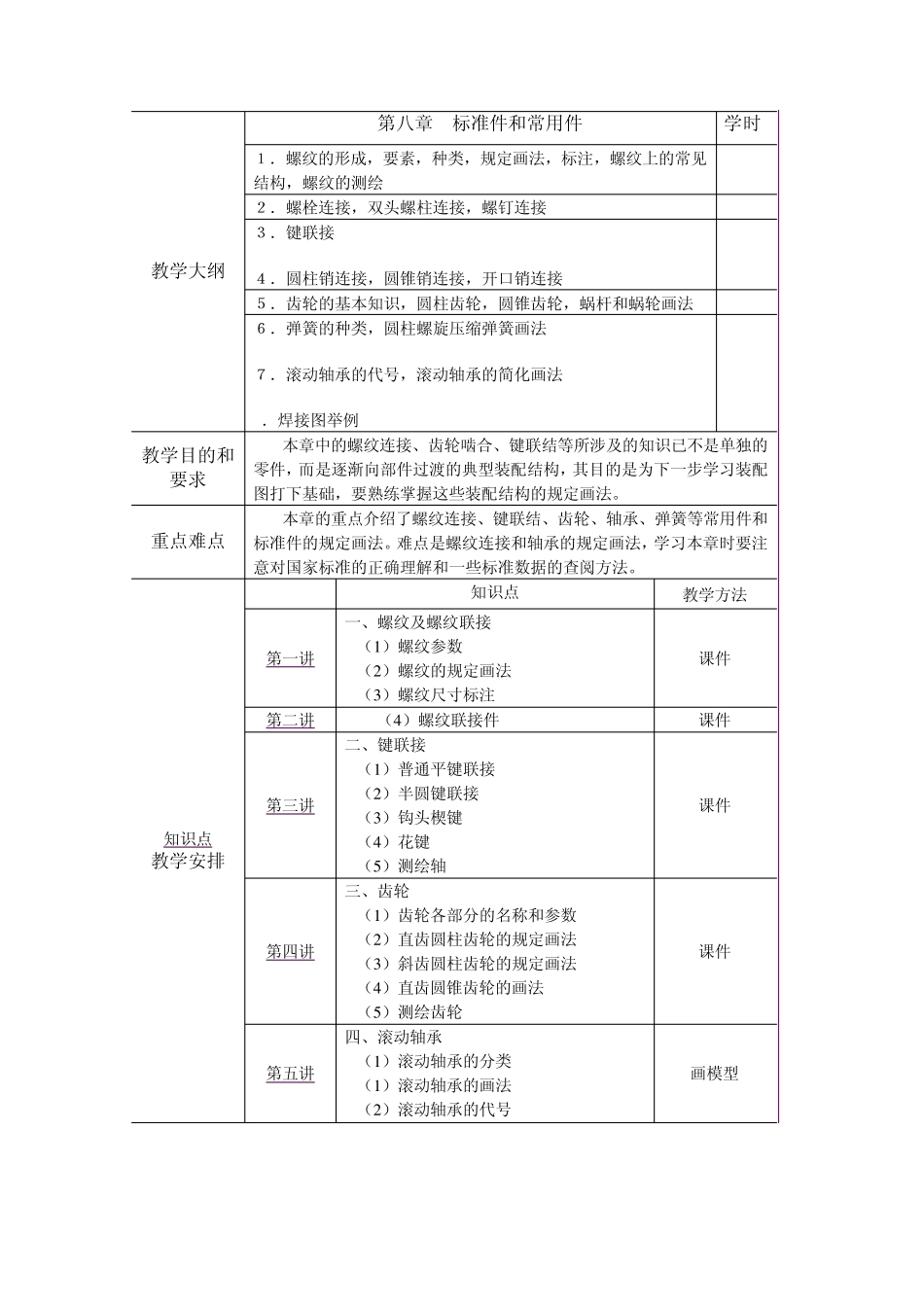

教学大纲 第八章 标准件和常用件 学时 １．螺纹的形成，要素，种类，规定画法，标注，螺纹上的常见结构，螺纹的测绘 2 ２．螺栓连接，双头螺柱连接，螺钉连接 2 ３．键联接 ４．圆柱销连接，圆锥销连接，开口销连接 2 ５．齿轮的基本知识，圆柱齿轮，圆锥齿轮，蜗杆和蜗轮画法 2 ６．弹簧的种类，圆柱螺旋压缩弹簧画法 ７．滚动轴承的代号，滚动轴承的简化画法 8．焊接图举例 2 教学目的和要求 本章中的螺纹连接、齿轮啮合、键联结等所涉及的知识已不是单独的零件，而是逐渐向部件过渡的典型装配结构，其目的是为下一步学习装配图打下基础，要熟练掌握这些装配结构的规定画法。 重点难点 本章的重点介绍了螺纹连接、键联结、齿轮、轴承、弹簧等常用件和标准件的规定画法。难点是螺纹连接和轴承的规定画法，学习本章时要注意对国家标准的正确理解和一些标准数据的查阅方法。 知识点 教学安排 知识点 教学方法 第一讲 一、螺纹及螺纹联接 （1 ）螺纹参数 （2 ）螺纹的规定画法 （3 ）螺纹尺寸标注 课件 第二讲 （4 ）螺纹联接件 课件 第三讲 二、键联接 （1 ）普通平键联接 （2 ）半圆键联接 （3 ）钩头楔键 （4 ）花键 （5 ）测绘轴 课件 第四讲 三、齿轮 （1 ）齿轮各部分的名称和参数 （2 ）直齿圆柱齿轮的规定画法 （3 ）斜齿圆柱齿轮的规定画法 （4 ）直齿圆锥齿轮的画法 （5 ）测绘齿轮 课件 第五讲 四、滚动轴承 （1 ）滚动轴承的分类 （1 ）滚动轴承的画法 （2 ）滚动轴承的代号 画模型 【内容概要】本章的重点介绍了螺纹连接、键联结、齿轮、轴承、弹簧等常用件和标准件的规定画法。难点是螺纹连接和轴承的规定画法，学习本章时要注意对国家标准的正确理解和一些标准数据的查阅方法。 此外，本章中的螺纹连接、齿轮啮合、键联结等所涉及的知识已不是单独的零件，而是逐渐向部件过渡的典型装配结构，其目的是为下一步学习装配图打下基础，要熟练掌握这些装配结构的规定画法。 第一讲 螺纹及螺纹联结 1 ． 知识要点 （1） 螺纹参数 （2） 螺纹分类 （3） 螺纹的规定画法 （4） 螺纹尺寸标注 2 ． 教学手段 利用课件和实物模型讲解螺纹的形成和参数，对螺纹的分类重点分清管螺纹和普通螺纹，螺纹的规定画法要详细讲解，把各种表达方法讲解清楚。 3 ． 课前准备 准备螺纹车刀、丝锥、外螺纹和内螺纹零件模型。 4 ． 教学内容 （1）螺纹参...
