CAD第13章接口与二次开发

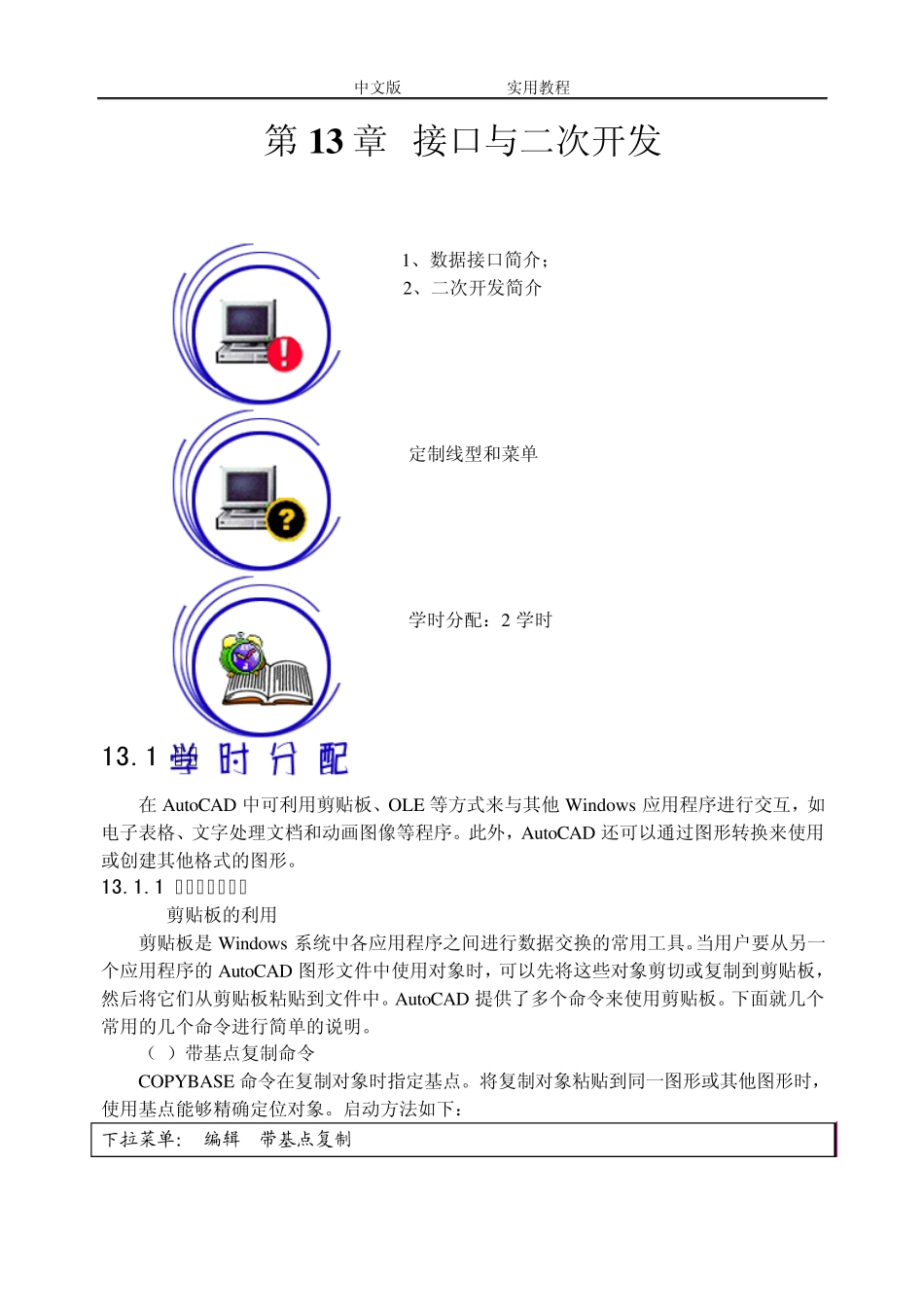

中文版AutoCAD 2004实用教程 第1 3 章 接口与二次开发 13.1 接口 在AutoCAD 中可利用剪贴板、OLE 等方式来与其他 Window s 应用程序进行交互，如电子表格、文字处理文档和动画图像等程序。此外，AutoCAD 还可以通过图形转换来使用或创建其他格式的图形。 13.1.1 系统资源的利用 1. 剪贴板的利用 剪贴板是 Window s 系统中各应用程序之间进行数据交换的常用工具。当用户要从另一个应用程序的 AutoCAD 图形文件中使用对象时，可以先将这些对象剪切或复制到剪贴板，然后将它们从剪贴板粘贴到文件中。AutoCAD 提供了多个命令来使用剪贴板。下面就几个常用的几个命令进行简单的说明。 （1）带基点复制命令 COPYBASE 命令在复制对象时指定基点。将复制对象粘贴到同一图形或其他图形时，使用基点能够精确定位对象。启动方法如下： 下拉菜单：[编辑][带基点复制] 1、数据接口简介； 2、二次开发简介 定制线型和菜单 学时分配：2 学时 中文版AutoCAD 2004实用教程 命令窗口：copybase↙ （2）复制命令 COPYCLIP 命令将对象或命令行文字从 AutoCAD 图形复制到其他 Window s 应用程序中。启动方法如下： 标准工具栏： 下拉菜单：[编辑][复制] 命令窗口：copyclip↙ （3）复制链接命令 COPYLINK 命令将当前视图复制到剪贴板中以便链接到其他 OLE 应用程序。启动方法如下： 下拉菜单：[编辑][复制链接] 命令窗口：copylink↙ （4）命令行历史命令 COPYHIST 命令将命令行历史记录文字复制到剪贴板。命令行历史记录显示在命令窗口中的命令行的上方。使用滚动条或打开文本窗口可以查看全部历史记录。可以使用“选项”对话框中的“显示”选项卡修改命令行窗口中显示的行数，或者拖动该窗口的顶边更改它的尺寸。启动方法如下： 命令窗口：copyhist↙ （5）剪切命令 CUTCLIP 命令将对象复制到剪贴板并从图形中删除对象。启动方法如下： 标准工具栏： 下拉菜单：[编辑][剪切] 命令窗口：cutclip↙ （6）粘贴命令 PASTECLIP 命令可以采用各种格式将 AutoCAD 对象、文字和文件粘贴到图形中，例如图元文件、位图和多媒体。启动方法如下： 标准工具栏： 下拉菜单：[编辑][粘贴] 命令窗口：pasteclip↙ （7）选择性粘贴命令 AutoCAD支持 Windows的对象链接与嵌入 (OLE) 功能。将对象从支持 OLE 的应用程序插入到 AutoCAD 图形时，可以保持其与源文件的连接。 PASTESPEC命令将链接或嵌入...
