CAD练习图集(共60道题很全面由易到难由浅到深)

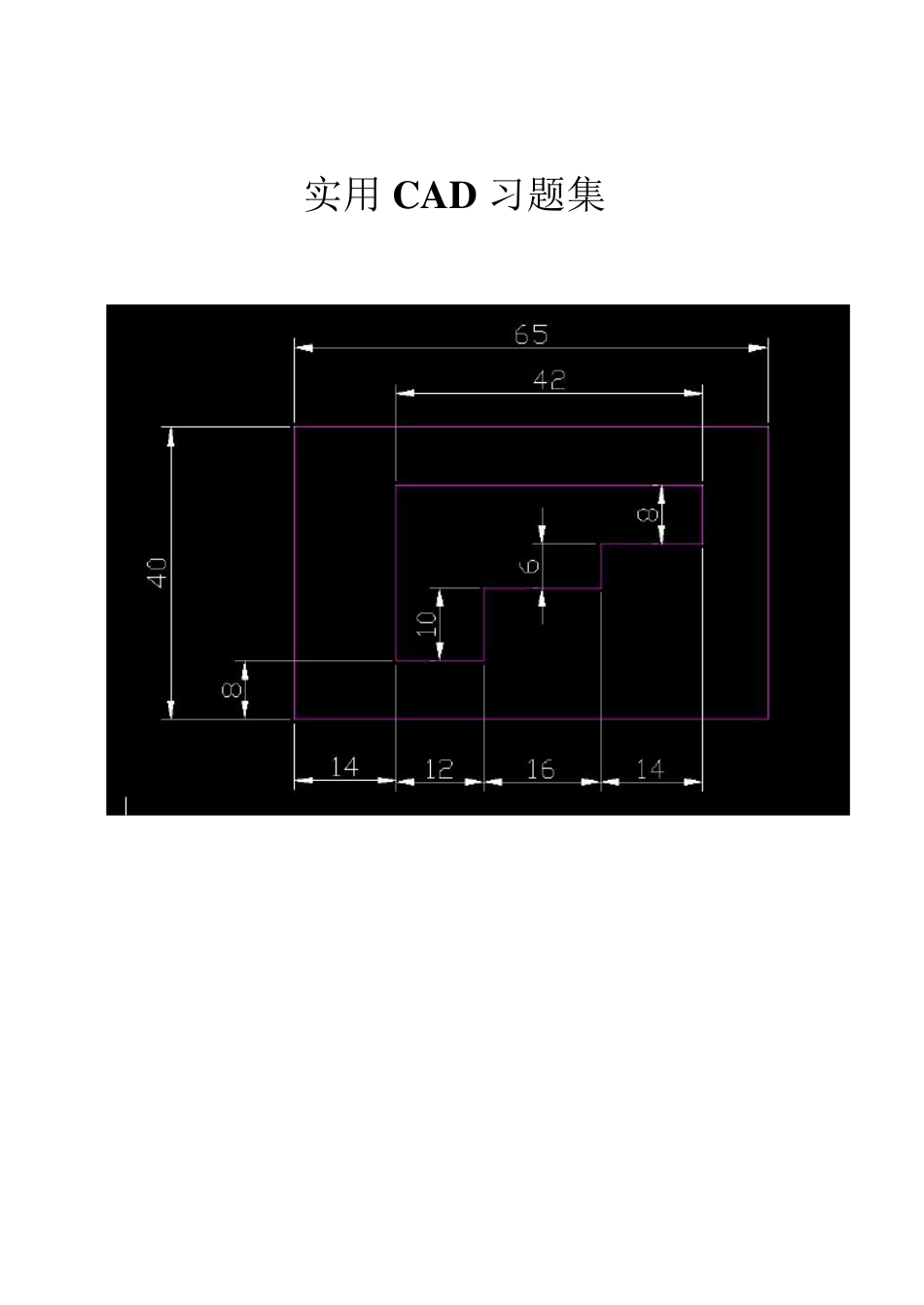

CAD练习图集(共60道题很全面由易到难由浅到深)_第1页
1/49

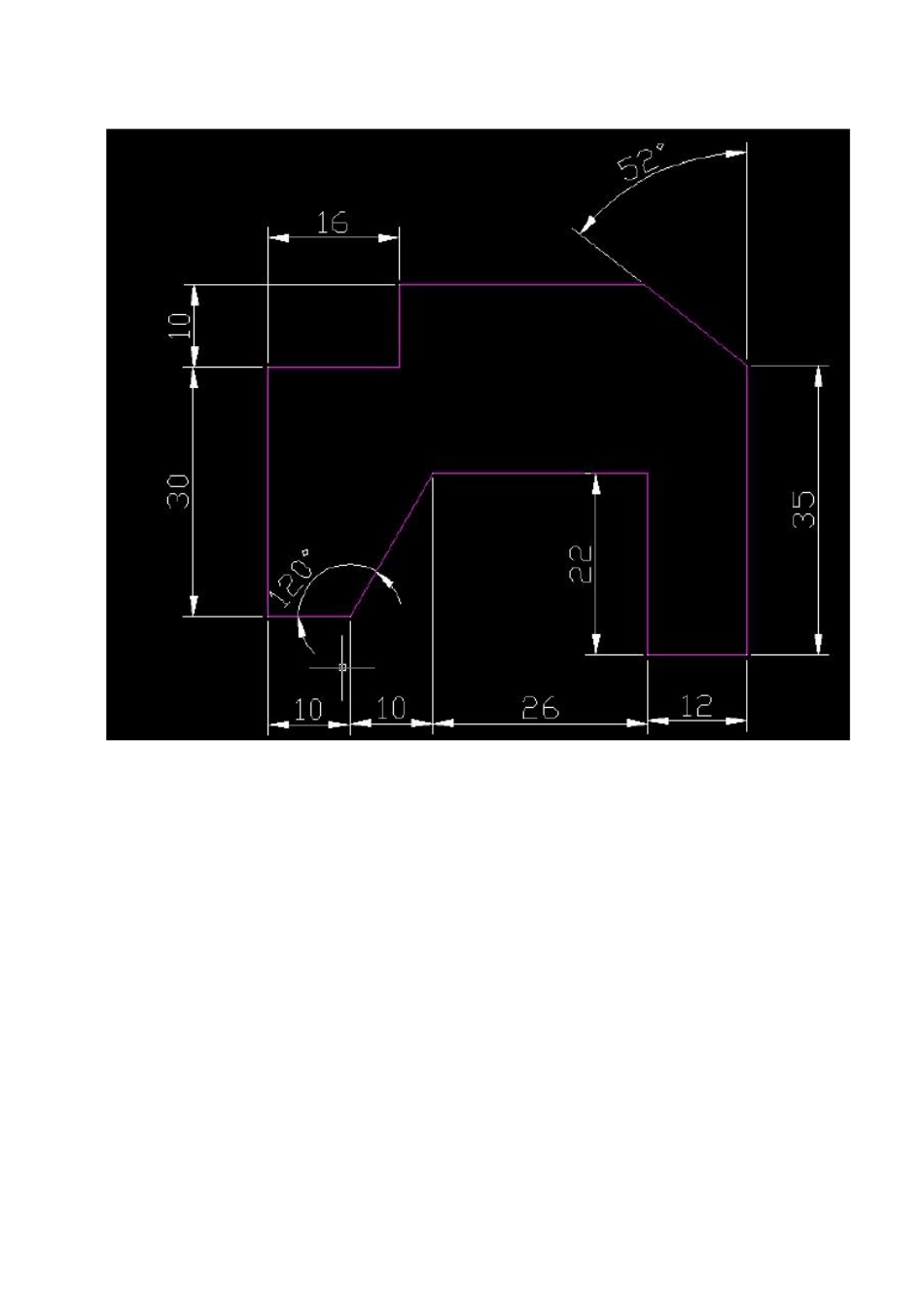

CAD练习图集(共60道题很全面由易到难由浅到深)_第2页
2/49

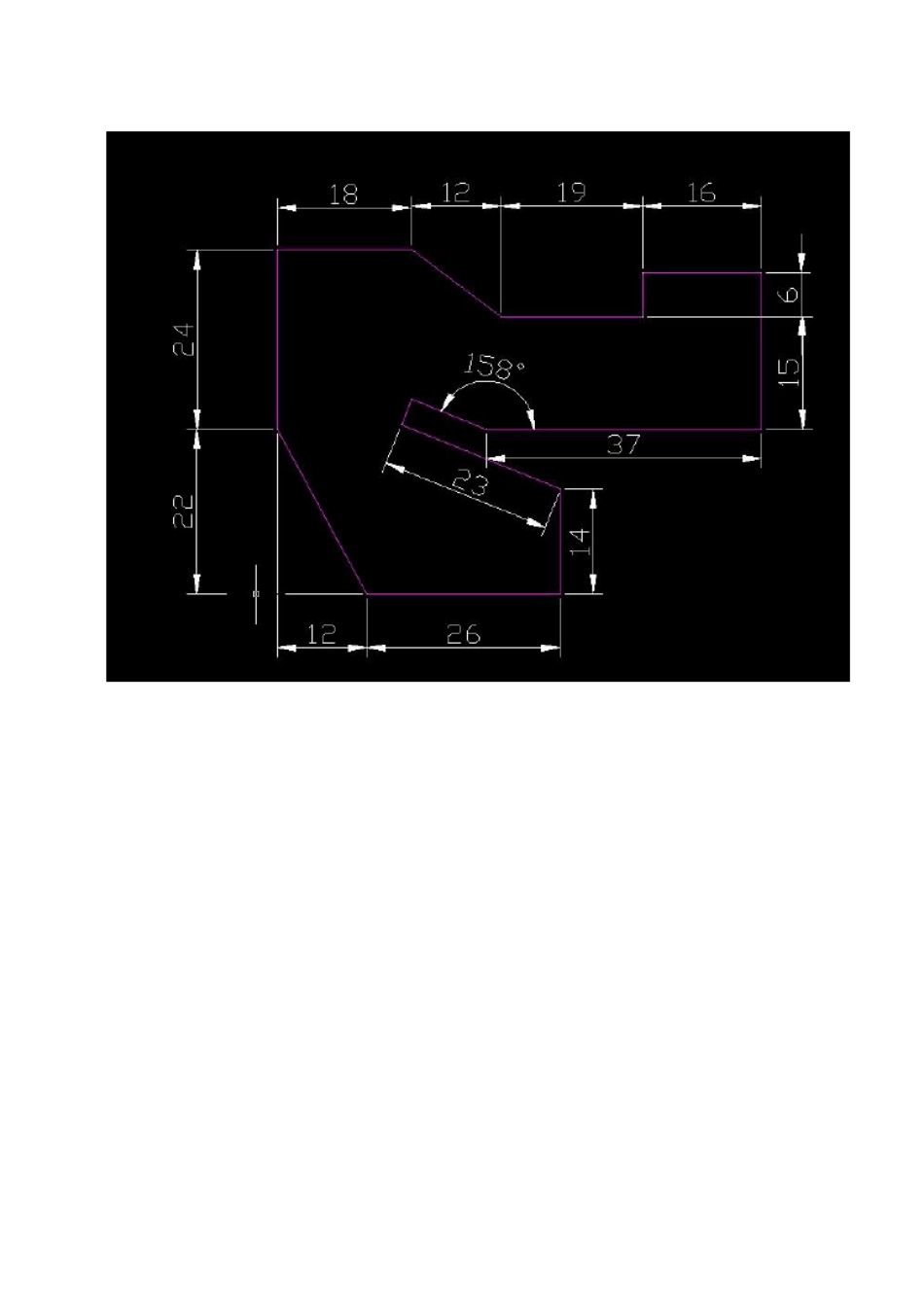

CAD练习图集(共60道题很全面由易到难由浅到深)_第3页
3/49
实用C A D 习题集 习题一 应用坐标值绘制图形 绘制边长为90 的五角星如图1.1 所示。 图1.1 训练图 习题二 利用栅格捕捉绘制图形 利用栅格捕捉绘制图2.1 所示图形。图形中需要计算的各端点 X 轴与 Y 轴间距均为5 的倍数,所以 X 轴与 Y 轴栅格捕捉间距均应设置为5。启用栅格显示,启用栅格捕捉。调用直线命令拾取各点即可。 图2.1 练习 习题三 利用对象捕捉绘制图形 画图3.1 所示图形 图3-1 习题四 利用对象追踪、正交绘制图形 练习 (1)利用正交与对象追踪绘制图3.1 与图2.1 右侧所示图形 (2)利用正交与对象追踪绘制图4.1 所示图形 图4.1 U 形桥台投影图` 习题五 利用极轴绘制图形 利用极轴追踪绘制图5 .1 所示门栓。 图5 .1 门栓 习题六 利用圆、圆弧绘制图形 利用直线、圆、修剪等命令绘制图6 .1 、6 .2 所示图形。 图6 .1 图形练习 图6 .2 图形练习 习题七 利用多边形绘制图形 (1 )利用多边形绘制图5 .1 所示五棱台的投影图并绘制左视图。 (2 )绘制如图7 .1 所示四棱台投影图。 (3 )绘制图7 .2 所示正六棱柱投影图。 图7 .1 四棱台投影图 图7 .2 六棱柱投影图 习题八 利用复制编辑命令绘制图形 画图8 .1 所示建筑物立面图。 图8 .1 建筑物立面图(展开图) 习题九 利用偏移命令绘制图形 利用镜像、偏移命令绘制图9 .1 所示花格窗。 图9 .1 花格窗 习题十 利 用 阵 列 命 令 绘 制 图 形 画图1 0 .1 所示房屋建筑设计图。 图1 0 .1 房层建筑设计图 利用阵列命令绘制图1 0 .2 所示图形。 图1 0 .2 练习 习题十一 绘制图形的剖面线 练习图1 1 .1 所示圆形沉井及图1 1 .2 所示图形。 图1 1 .1 圆形沉井 图1 1 .2 练习 习题十二 文字标注的应用 画图1 2 .1 所示钢筋图。 图1 2 .1 道碴桥面低高度钢筋混凝土梁钢筋图 习题十三 尺寸标注的应用 画图1 3 .1 所示隧道衬砌断面图。 图1 3 .1 隧道衬砌断面图 习题十四 图层的应用 画图14.1 所示的T 形桥台台顶构造图。 图14.1 T 型桥台台顶构造 习题十五 综合练习 画图15.1 所示图形。 图1 5 .1 石及混凝土拱形涵洞图
