CAD练习题

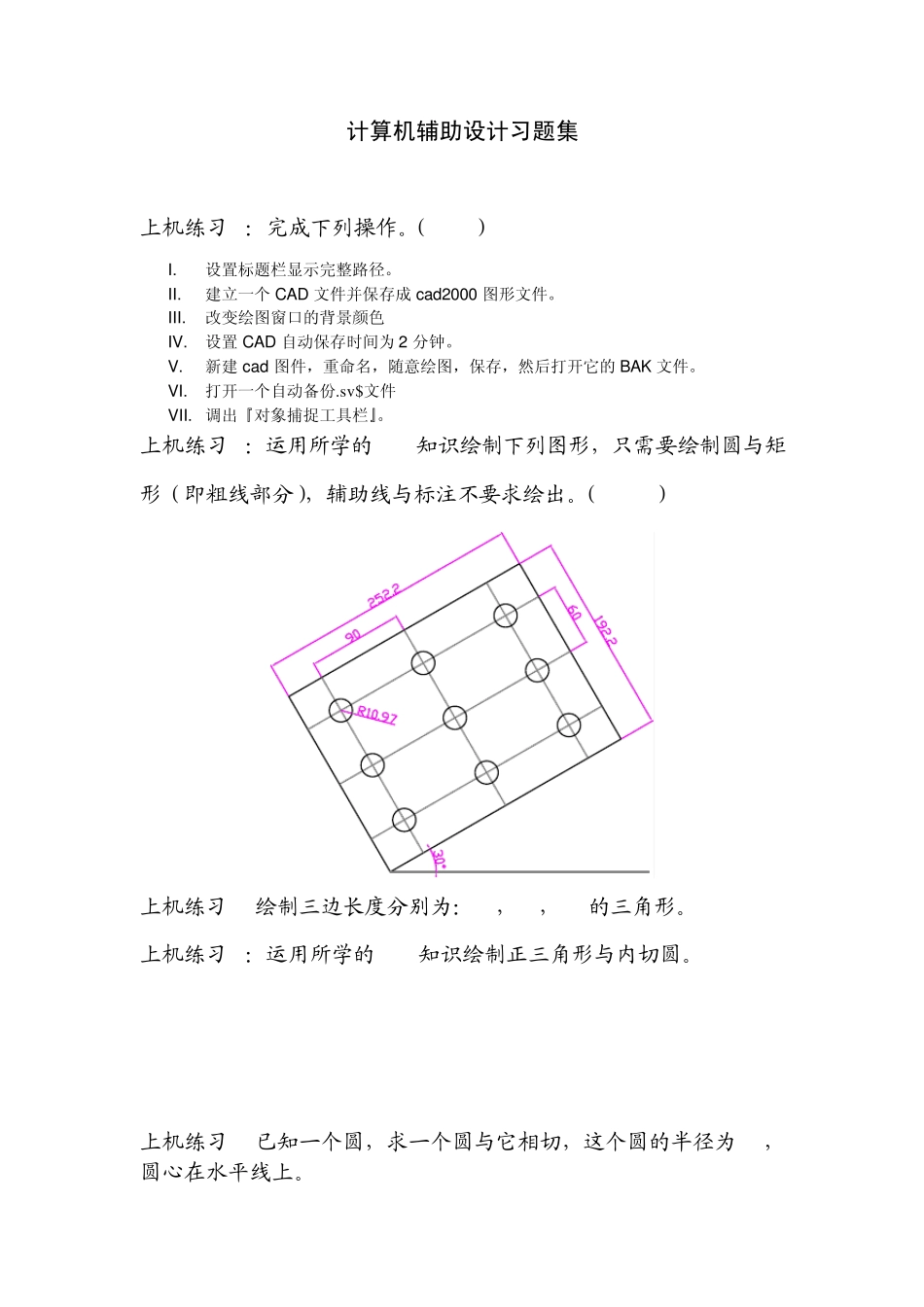

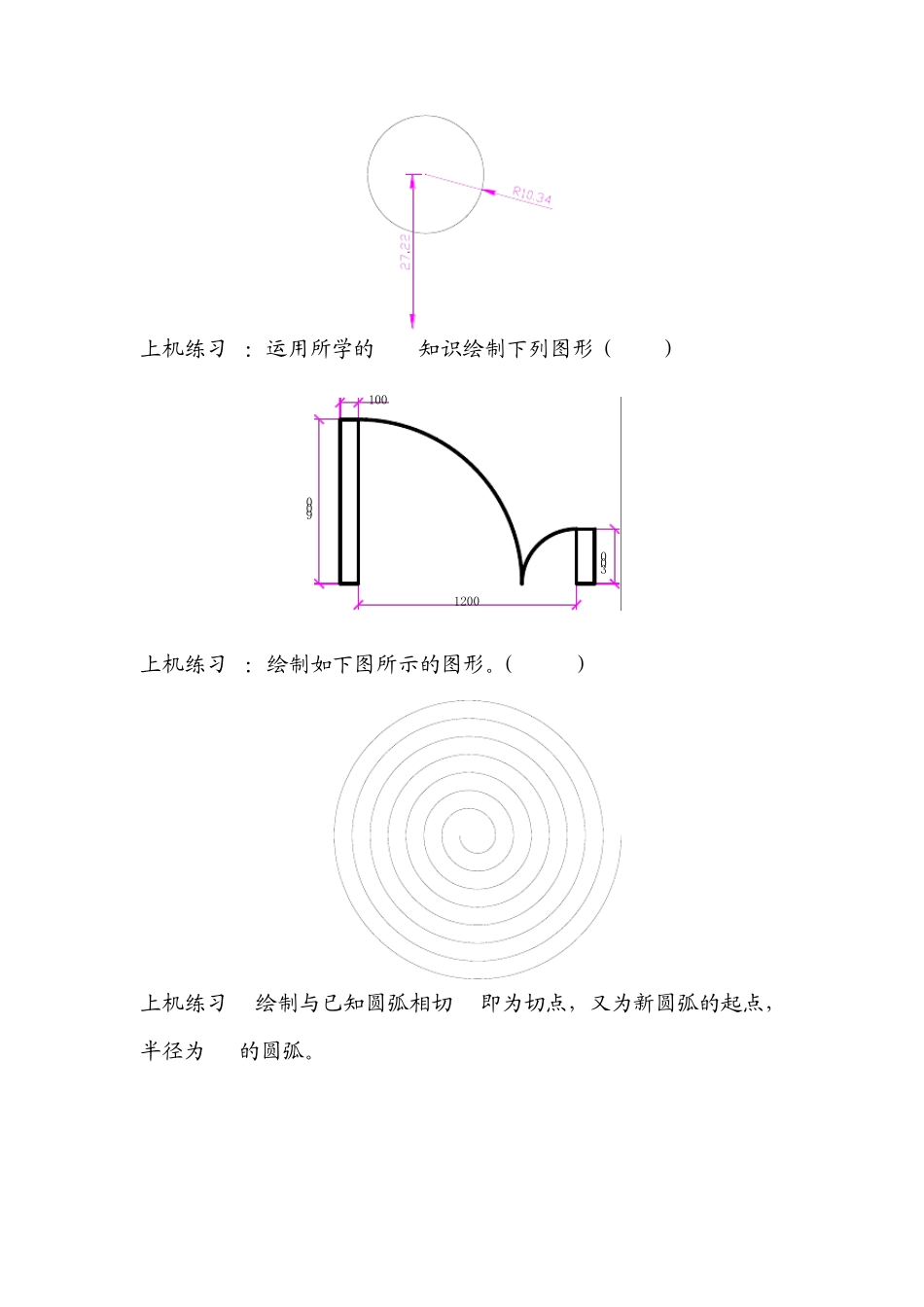

计算机辅助设计习题集 上机练习1：完成下列操作。（8min） I. 设置标题栏显示完整路径。 II. 建立一个 CAD 文件并保存成 cad2000 图形文件。 III. 改变绘图窗口的背景颜色 IV. 设置CAD 自动保存时间为 2 分钟。 V. 新建 cad 图件，重命名，随意绘图，保存，然后打开它的 BAK 文件。 VI. 打开一个自动备份.sv$文件 VII. 调出『对象捕捉工具栏』。 上机练习2：运用所学的 CAD知识绘制下列图形，只需要绘制圆与矩形（即粗线部分），辅助线与标注不要求绘出。（10min） 上机练习3:绘制三边长度分别为：25，40，55的三角形。 上机练习4：运用所学的 CAD知识绘制正三角形与内切圆。 上机练习5.已知一个圆，求一个圆与它相切，这个圆的半径为 20，圆心在水平线上。 上机练习6：运用所学的CAD知识绘制下列图形（5min） 9001003001200 上机练习7：绘制如下图所示的图形。（10min） 上机练习8.绘制与已知圆弧相切(A即为切点，又为新圆弧的起点，半径为 15的圆弧。 A 上机练习9：绘制如下图所示的操场图形。（10min） 上机练习10：运用所学的CAD知识绘制沙发平面图（15min） 上机练习11：绘制如下图所示的水槽。（20min） 上机练习12：绘制如下图所示图形（10 min） 上机练习13：绘制如下图形。（20min）（正多边形，圆，圆弧，修剪） 上机练习14 按图标中的数据绘制曲线。（10 min） 序号 深度 速度 (速度)(深度)01 02 03 04 05 01 02 03 04 0 上机练习15 绘制以下平面图。（10min） 上机练习16 绘制以下图形。（20min） 1 0.0—6.6 15.9 2 6.6—10.2 18.3 3 10.2—16.8 25.0 4 16.8—21.1 23.3 5 21.1—26.6 28.0 6 26.6—36.2 38.5 上机练习17 绘制马桶。（15min） 上机练习18：整理图件。（20min） 图名姓名学号 图名姓名学号图名姓名学号图名姓名学号图名姓名学号图名姓名学号图名姓名学号图名姓名学号图名姓名学号 上机练习19：绘制钢琴。（10min） 上机练习20.偏移练习。（15min） 上机练习21. 绘制方格木门（镜像与修剪）。（10min） 上机练习22：绘制木地板。（20min） 上机练习23.倒角练习。（15min）
