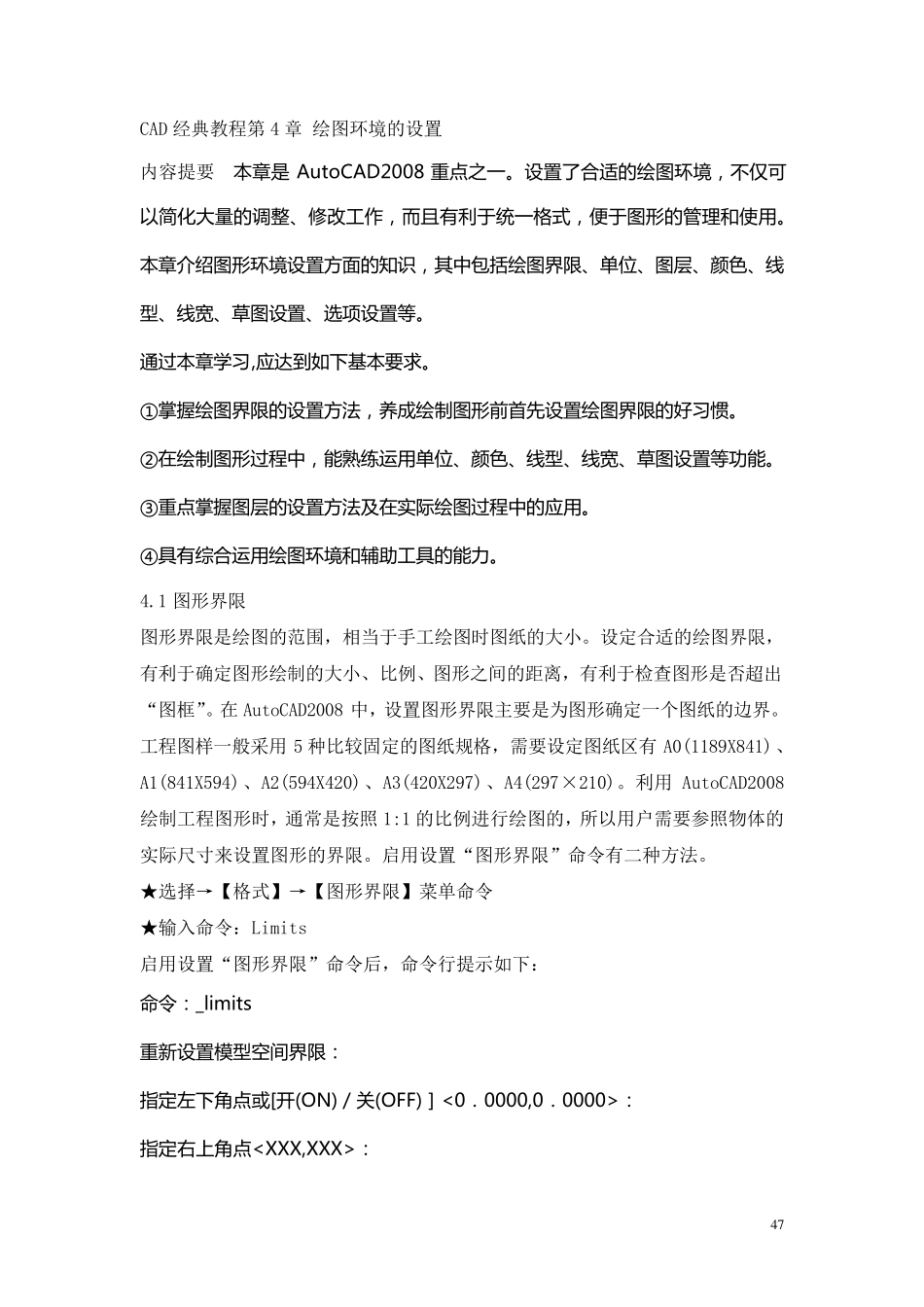

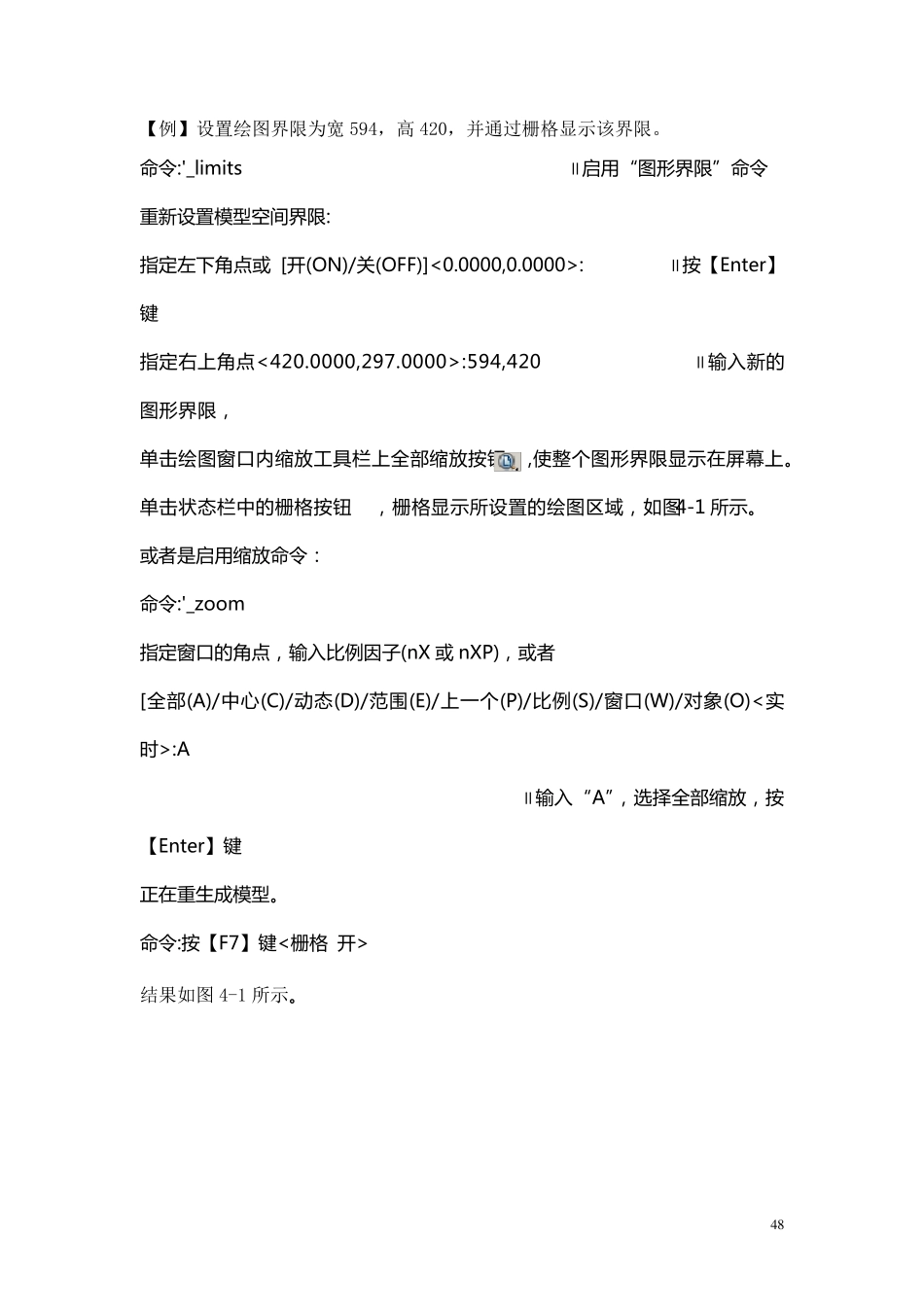

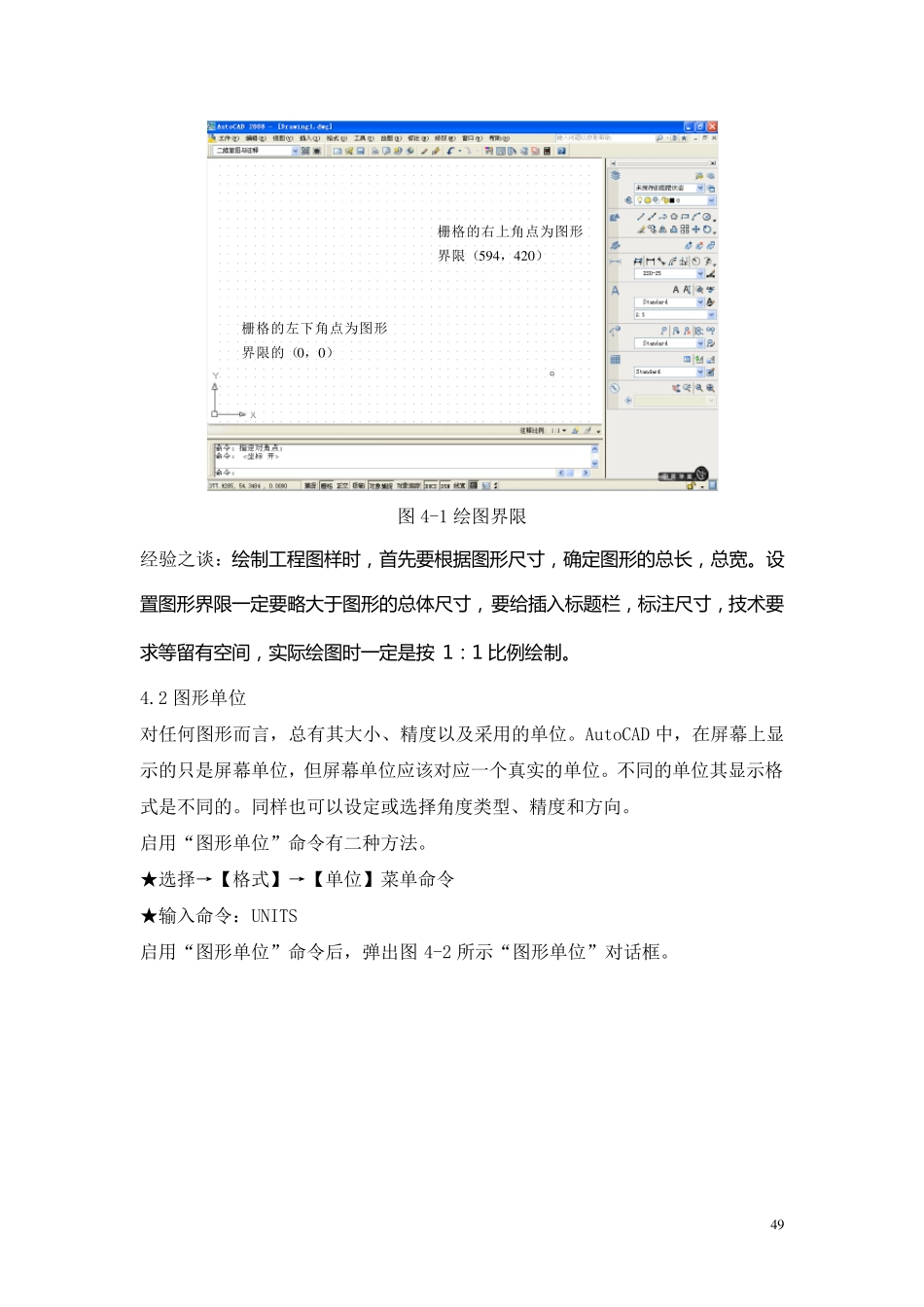

4 7 CAD 经典教程第4 章 绘图环境的设置 内容提要 本 章 是AutoCAD2008 重 点 之 一 。 设 置 了 合 适 的 绘 图 环 境 ， 不 仅 可以 简 化 大 量 的 调 整 、 修 改 工 作 ， 而 且 有 利 于 统 一 格 式 ， 便 于 图 形 的 管 理 和 使 用 。本 章 介 绍 图 形 环 境 设 置 方 面 的 知 识 ， 其 中 包 括 绘 图 界 限 、 单 位 、 图 层 、 颜 色 、 线型 、 线 宽 、 草 图 设 置 、 选 项 设 置 等 。 通 过 本 章 学 习 ,应 达 到 如 下 基 本 要 求 。 ①掌握绘 图 界 限 的 设 置 方 法， 养成绘 制图 形 前首先设 置 绘 图 界 限 的 好习 惯。 ②在绘 制图 形 过 程中 ， 能熟练运用 单 位 、 颜 色 、 线 型 、 线 宽 、 草 图 设 置 等 功能。 ③重 点 掌握图 层 的 设 置 方 法及在实际绘 图 过 程中 的 应 用 。 ④具有 综合 运用 绘 图 环 境 和 辅助工 具的 能力。 4.1 图形界限 图形界限是绘图的范围，相当于手工绘图时图纸的大小。设定合适的绘图界限，有利于确定图形绘制的大小、比例、图形之间的距离，有利于检查图形是否超出“图框”。在AutoCAD2008 中，设置图形界限主要是为图形确定一个图纸的边界。 工程图样一般采用5 种比较固定的图纸规格，需要设定图纸区有A0(1189X841)、A1(841X594)、A2(594X420)、A3(420X297)、A4(297×210)。利用AutoCAD2008绘制工程图形时，通常是按照 1:1 的比例进行绘图的，所以用户需要参照物体的实际尺寸来设置图形的界限。启用设置“图形界限”命令有二种方法。 ★选择→【格式】→【图形界限】菜单命令 ★输入命令：Limits 启用设置“图形界限”命令后，命令行提示如下： 命令：_limits 重 新设 置 模型 空间界 限 ： 指定左下 角点 或[开(ON)／关(OFF)］<0．0000,0．0000>： 指定右上角点 ： 4 8 【例】设置绘图界限为宽594，高420，并通过栅格显示该界限。 命 令 :'_limits ∥启 用 “图 形 界 限 ”命 令 重 新 设 置 模 型 空 间 界 限 : 指 定 左 下 角 点 或 [开 (ON)/关 (OFF)]<0.0000,0.0000>: ∥按 【 Enter】键 指 定 右 上 角 点 <420.0000,297.0000>:594,420 ∥输 入 新 的图...
