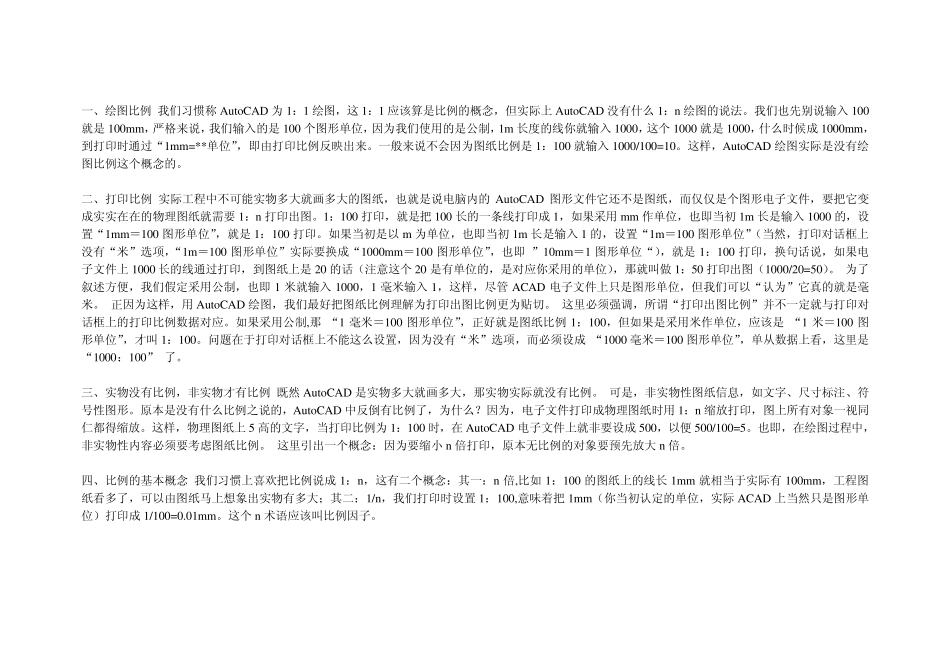

一、绘图比例 我们习惯称Au toCAD 为1：1 绘图，这1：1 应该算是比例的概念，但实际上Au toCAD 没有什么1：n 绘图的说法
我们也先别说输入100就是100mm，严格来说，我们输入的是100 个图形单位，因为我们使用的是公制，1m 长度的线你就输入1000，这个1000 就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来
一般来说不会因为图纸比例是1：100 就输入1000/100=10
这样，Au toCAD 绘图实际是没有绘图比例这个概念的
二、打印比例 实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的Au toCAD 图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要 1：n 打印出图
1：100 打印，就是把 100 长的一条线打印成1，如果采用mm 作单位，也即当初 1m 长是输入1000 的，设置“1mm＝100 图形单位”，就是1：100 打印
如果当初是以 m 为单位，也即当初 1m 长是输入1 的，设置“1m＝100 图形单位”（当然，打印对话框上没有“米”选项，“1m＝100 图形单位”实际要换成“1000mm＝100 图形单位”，也即 ”10mm＝1 图形单位“），就是1：100 打印，换句话说，如果电子文件上1000 长的线通过打印，到图纸上是20 的话（注意这个20 是有单位的，是对应你采用的单位），那就叫做 1：50 打印出图（1000/20=50）
为了叙述方便，我们假定采用公制，也即 1 米就输入1000，1 毫米输入1，这样，尽管 ACAD 电子文件上只是图形单位，但我们可以“认为”它真的就是毫米
正因为这样，用Au toCAD 绘图，我们最好把图纸比例理解为打印出图比例更为贴切
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框
