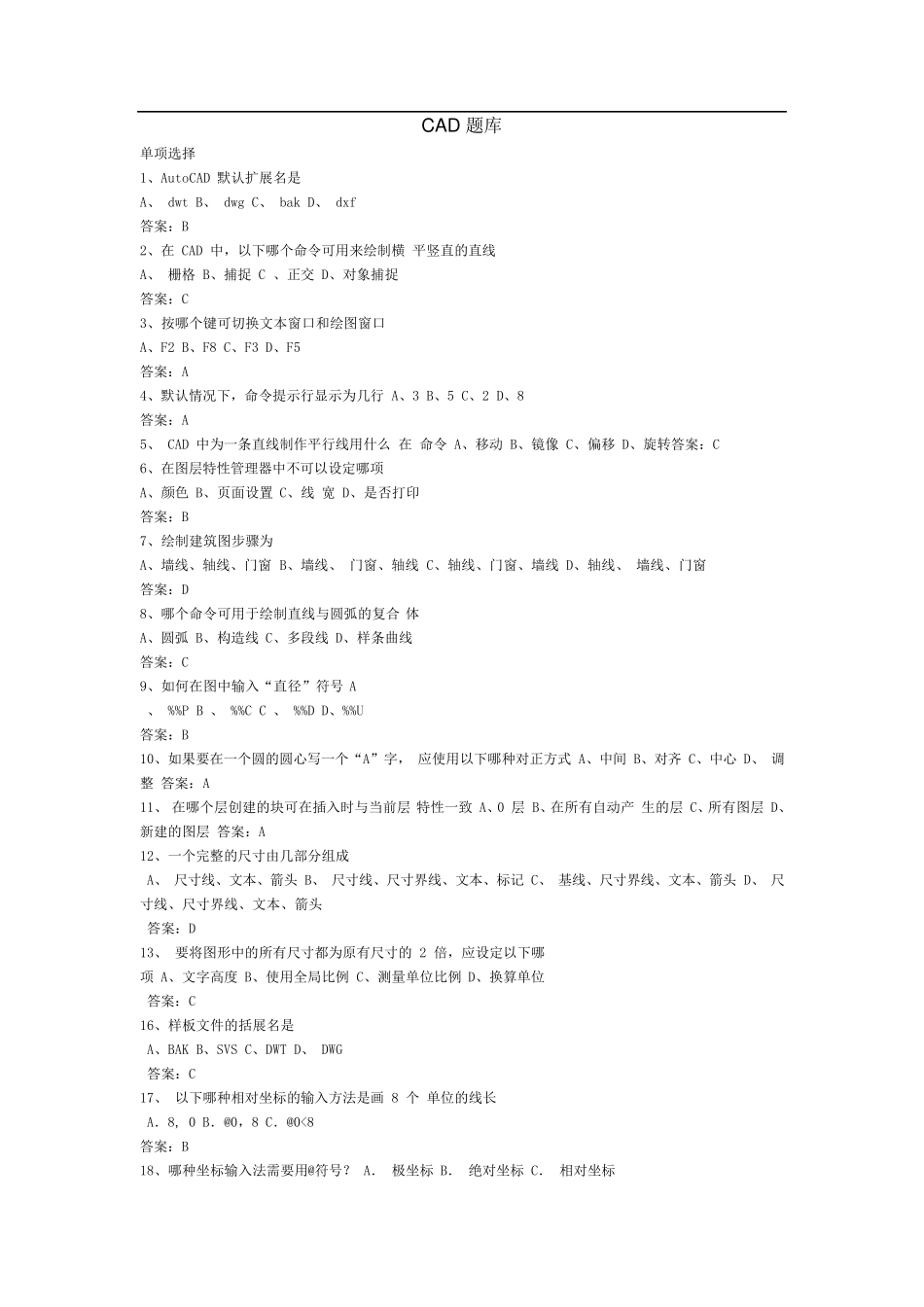

CAD 题库 单项选择 1、AutoCAD 默认扩展名是 A、 dwt B、 dwg C、 bak D、 dxf 答案：B 2、在 CAD 中，以下哪个命令可用来绘制横 平竖直的直线 A、 栅格 B、捕捉 C 、正交 D、对象捕捉 答案：C 3、按哪个键可切换文本窗口和绘图窗口 A、F2 B、F8 C、F3 D、F5 答案：A 4、默认情况下，命令提示行显示为几行 A、3 B、5 C、2 D、8 答案：A 5、 CAD 中为一条直线制作平行线用什么 在 命令 A、移动 B、镜像 C、偏移 D、旋转答案：C 6、在图层特性管理器中不可以设定哪项 A、颜色 B、页面设置 C、线 宽 D、是否打印 答案：B 7、绘制建筑图步骤为 A、墙线、轴线、门窗 B、墙线、 门窗、轴线 C、轴线、门窗、墙线 D、轴线、 墙线、门窗 答案：D 8、哪个命令可用于绘制直线与圆弧的复合 体 A、圆弧 B、构造线 C、多段线 D、样条曲线 答案：C 9、如何在图中输入“直径”符号 A 、 %%P B 、 %%C C 、 %%D D、%%U 答案：B 10、如果要在一个圆的圆心写一个“A”字， 应使用以下哪种对正方式 A、中间 B、对齐 C、中心 D、 调整 答案：A 11、 在哪个层创建的块可在插入时与当前层 特性一致 A、0 层 B、在所有自动产 生的层 C、所有图层 D、新建的图层 答案：A 12、一个完整的尺寸由几部分组成 A、 尺寸线、文本、箭头 B、 尺寸线、尺寸界线、文本、标记 C、 基 线、尺寸界线、文本、箭头 D、 尺寸线、尺寸界线、文本、箭头 答案：D 13、 要将 图形 中的所有尺寸都 为原 有尺寸的 2 倍 ，应设定以下哪 项 A、文字高 度 B、使用全 局 比 例 C、测 量 单位 比 例 D、换算 单位 答案：C 16、样板 文件 的括 展名是 A、BAK B、SVS C、DWT D、 DWG 答案：C 17、 以下哪种相 对坐 标的输入方法 是画 8 个 单位 的线长 A． 8, 0 B． @0，8 C． @0<8 答案：B 18、哪种坐 标输入法 需 要用@符号？ A． 极 坐 标 B． 绝 对坐 标 C． 相 对坐 标 答 案 ： C 19． 在 命 令 行 中 输 入 “ Z” 后 ， 再 输 入 选 项 “ A” ， 什 么 作 用 A． 在 图 形 窗 口 显 示 所 有 的 图 形 对 象 和 绘 图 界 限 范 围 。 B． 恢 复 前 一 个 视 图 C． 显 示 所 有 在 绘 图 界 限范 围 内 的 图 形 对 象 D． ...
