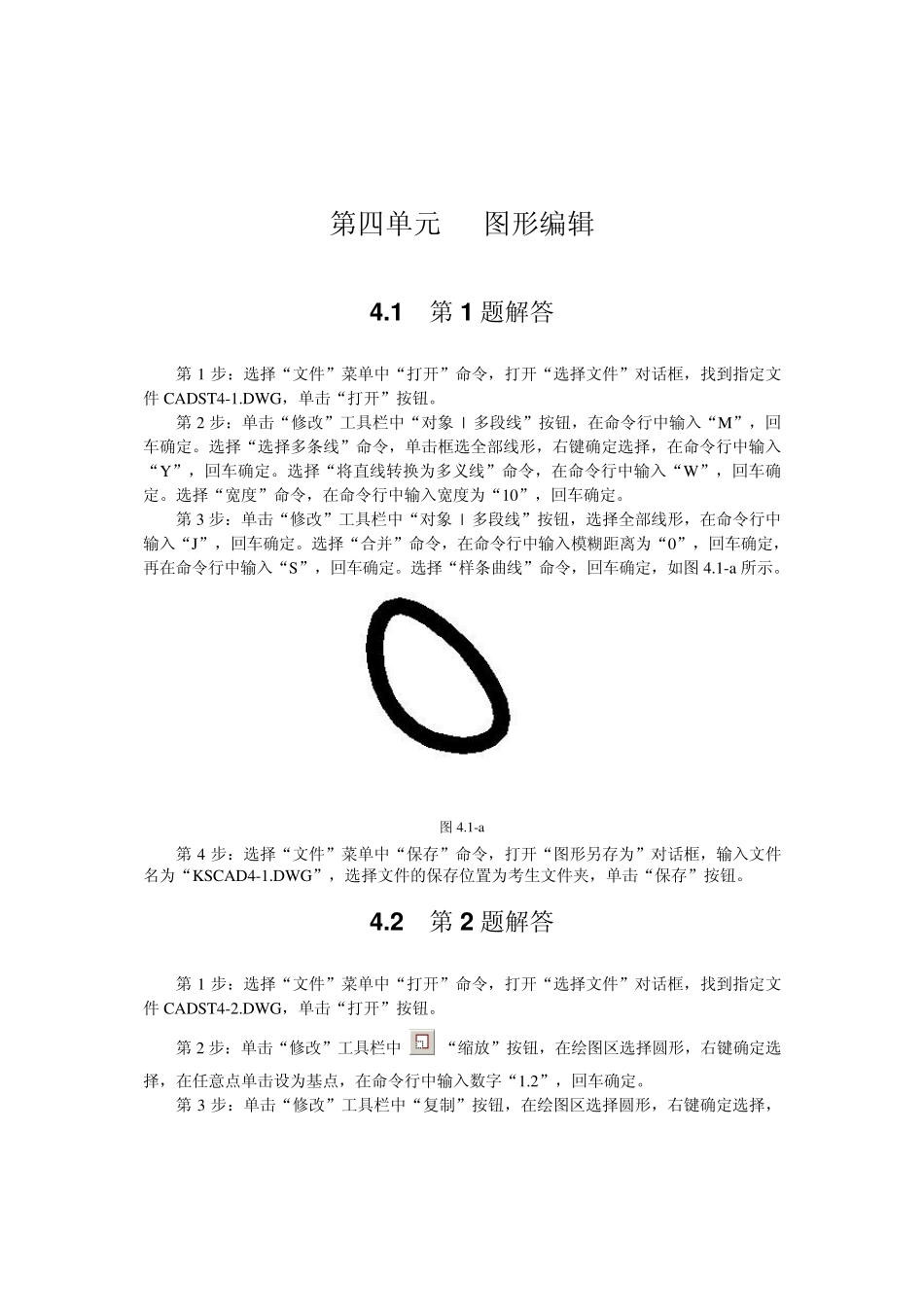

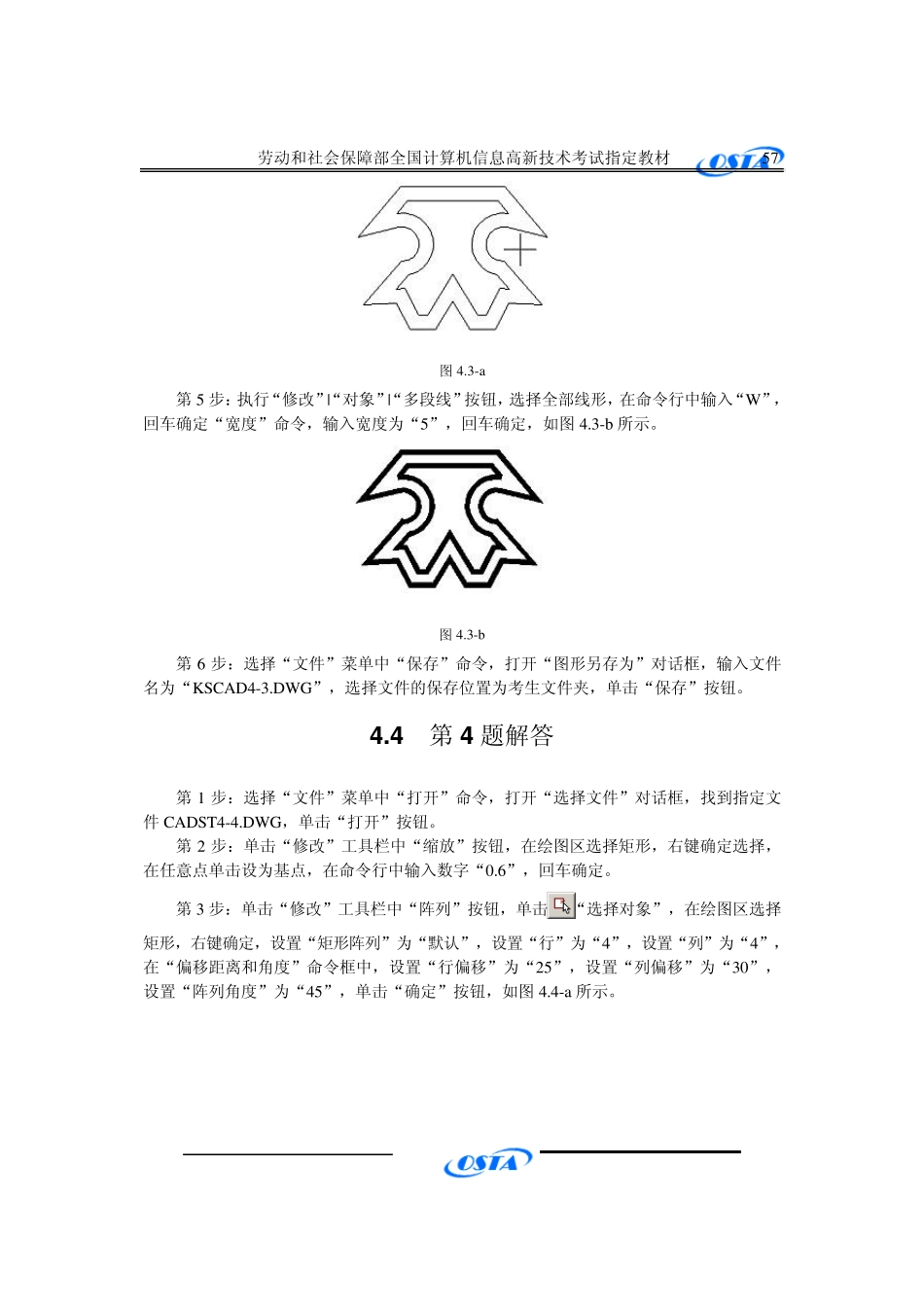

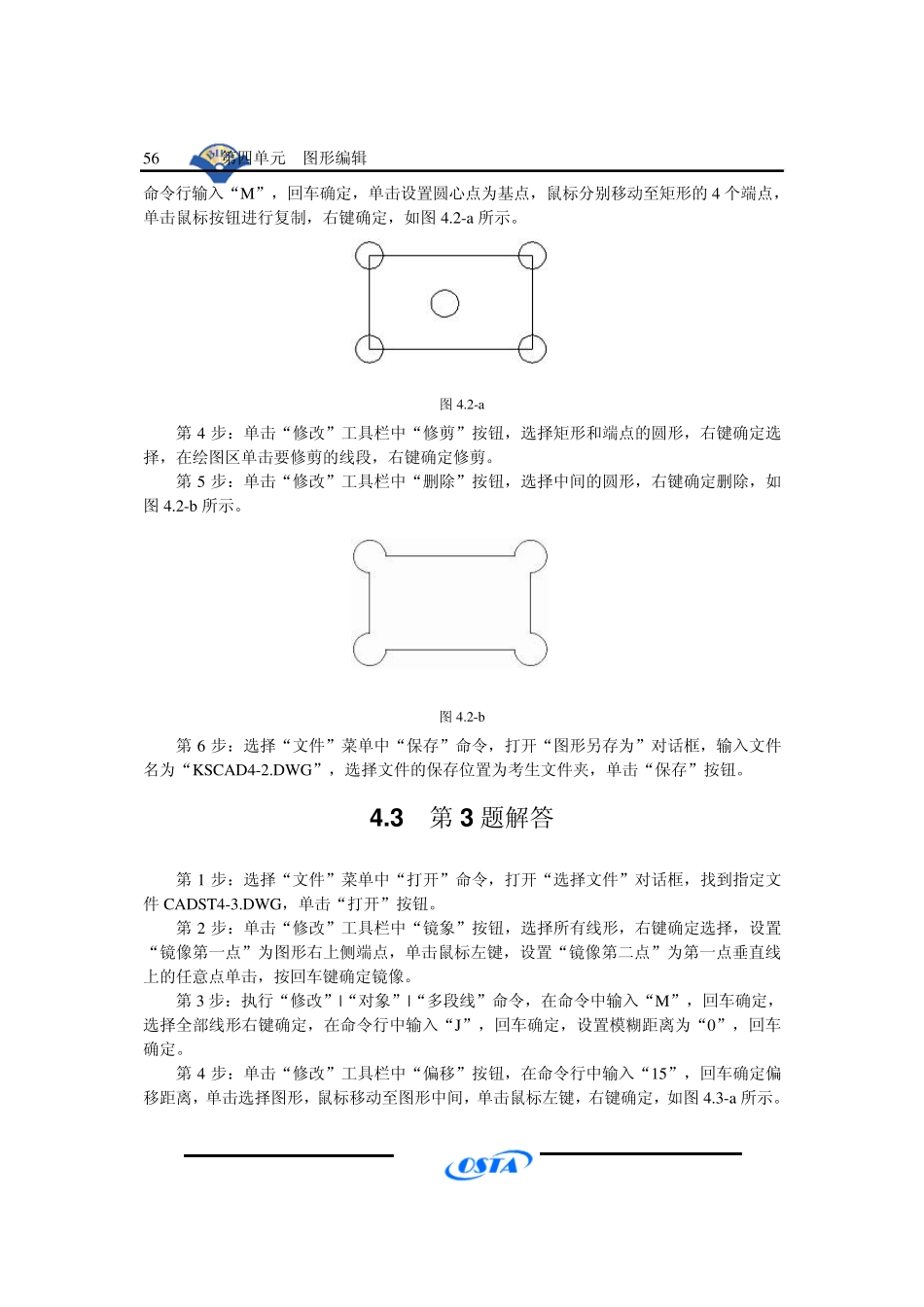

第四单元 图形编辑 4 .1 第1 题解答 第1 步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件 CADST4-1.DWG，单击“打开”按钮。 第2 步：单击“修改”工具栏中“对象 | 多段线”按钮，在命令行中输入“M”，回车确定。选择“选择多条线”命令，单击框选全部线形，右键确定选择，在命令行中输入“Y”，回车确定。选择“将直线转换为多义线”命令，在命令行中输入“W”，回车确定。选择“宽度”命令，在命令行中输入宽度为“10”，回车确定。 第3 步：单击“修改”工具栏中“对象 | 多段线”按钮，选择全部线形，在命令行中输入“J”，回车确定。选择“合并”命令，在命令行中输入模糊距离为“0”，回车确定，再在命令行中输入“S”，回车确定。选择“样条曲线”命令，回车确定，如图4.1-a 所示。 图4.1-a 第4 步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD4-1.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。 4 .2 第2 题解答 第1 步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件 CADST4-2.DWG，单击“打开”按钮。 第2 步：单击“修改”工具栏中 “缩放”按钮，在绘图区选择圆形，右键确定选择，在任意点单击设为基点，在命令行中输入数字“1.2”，回车确定。 第3 步：单击“修改”工具栏中“复制”按钮，在绘图区选择圆形，右键确定选择，56 第四单元 图形编辑 命令行输入“M”，回车确定，单击设置圆心点为基点，鼠标分别移动至矩形的 4 个端点，单击鼠标按钮进行复制，右键确定，如图4.2-a 所示。 图4.2-a 第4 步：单击“修改”工具栏中“修剪”按钮，选择矩形和端点的圆形，右键确定选择，在绘图区单击要修剪的线段，右键确定修剪。 第5 步：单击“修改”工具栏中“删除”按钮，选择中间的圆形，右键确定删除，如图4.2-b 所示。 图4.2-b 第6 步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD4-2.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。 4 .3 第3 题解答 第1 步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件 CADST4-3.DWG，单击“打开”按钮。 第2 步：单击“修改”工具栏中“镜象”按钮，选择所有线形，右键确定选择，设置“镜像第一点”为图形右上侧端点，单击鼠标左键，设置“镜像第二...
