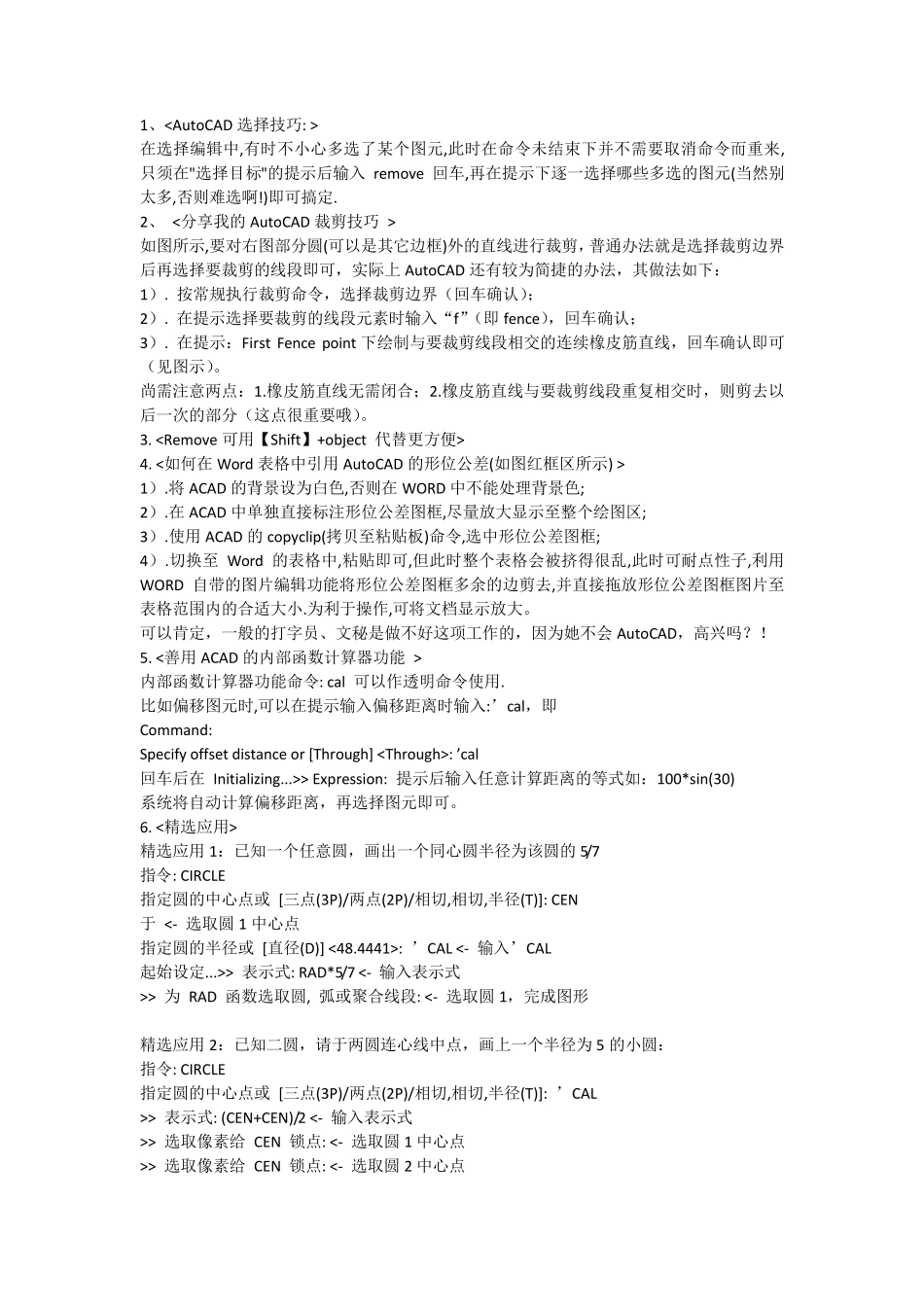

1、在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入 remove 回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定. 2、 <分享我的 AutoCAD 裁剪技巧 > 如图所示,要对右图部分圆(可以是其它边框)外的直线进行裁剪，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上 AutoCAD 还有较为简捷的办法，其做法如下： 1）. 按常规执行裁剪命令，选择裁剪边界（回车确认）； 2）. 在提示选择要裁剪的线段元素时输入“f”（即 fence），回车确认； 3）. 在提示：First Fence point 下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可（见图示）。尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时，则剪去以后一次的部分（这点很重要哦）。 3. 4. <如何在 Word 表格中引用AutoCAD 的形位公差(如图红框区所示) > 1）.将ACAD 的背景设为白色,否则在 WORD 中不能处理背景色; 2）.在 ACAD 中单独直接标注形位公差图框,尽量放大显示至整个绘图区; 3）.使用ACAD 的 copyclip(拷贝至粘贴板)命令,选中形位公差图框; 4）.切换至Word 的表格中,粘贴即可,但此时整个表格会被挤得很乱,此时可耐点性子,利用WORD 自带的图片编辑功能将形位公差图框多余的边剪去,并直接拖放形位公差图框图片至表格范围内的合适大小.为利于操作,可将文档显示放大。可以肯定，一般的打字员、文秘是做不好这项工作的，因为她不会AutoCAD，高兴吗？！ 5. <善用ACAD 的内部函数计算器功能 > 内部函数计算器功能命令: cal 可以作透明命令使用. 比如偏移图元时,可以在提示输入偏移距离时输入:’cal，即 Command: Specify offset distance or [Through] : ’cal 回车后在 Initializing...>> Expression: 提示后输入任意计算距离的等式如：100*sin(30) 系统将自动计算偏移距离，再选择图元即可。 6. <精选应用> 精选应用1：已知一个任意圆，画出一个同心圆半径为该圆的 5/7 指令: CIRCLE 指定圆的中心点或 [三点(3P)/两点(2P)/相切,相切,半径(T)]: CEN 于 <- 选取圆 1 中心点指定圆的半径或 [直径(D)] <48.4441>: ’CAL <- 输入’CAL 起始设定...>> 表示式: RAD*5/7 <- 输入表示式 >> 为 RAD...
