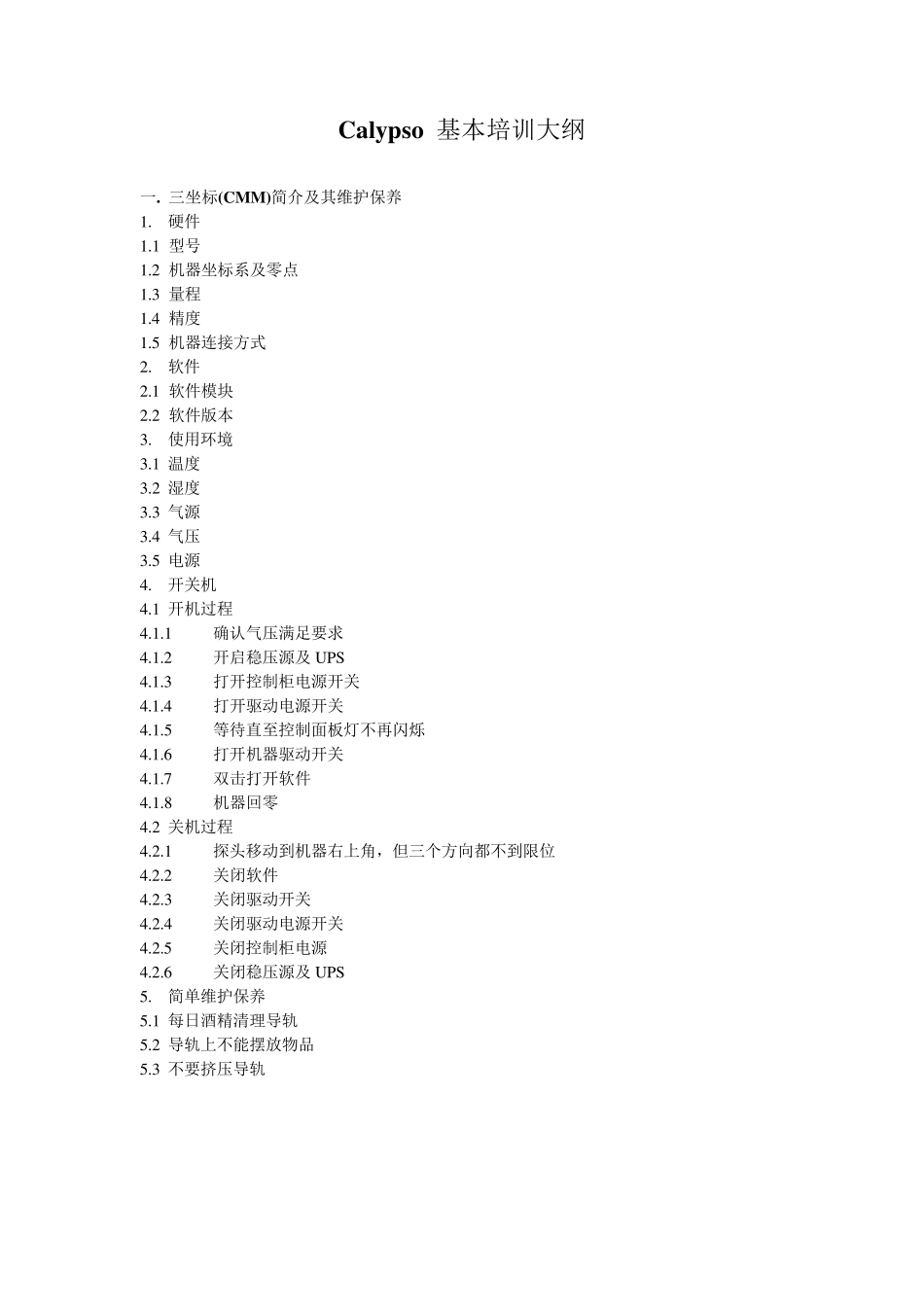

Calypso 基本培训大纲 一. 三坐标(CMM)简介及其维护保养 1. 硬件 1.1 型号 1.2 机器坐标系及零点 1.3 量程 1.4 精度 1.5 机器连接方式 2. 软件 2.1 软件模块 2.2 软件版本 3. 使用环境 3.1 温度 3.2 湿度 3.3 气源 3.4 气压 3.5 电源 4. 开关机 4.1 开机过程 4.1.1 确认气压满足要求 4.1.2 开启稳压源及 U PS 4.1.3 打开控制柜电源开关 4.1.4 打开驱动电源开关 4.1.5 等待直至控制面板灯不再闪烁 4.1.6 打开机器驱动开关 4.1.7 双击打开软件 4.1.8 机器回零 4.2 关机过程 4.2.1 探头移动到机器右上角，但三个方向都不到限位 4.2.2 关闭软件 4.2.3 关闭驱动开关 4.2.4 关闭驱动电源开关 4.2.5 关闭控制柜电源 4.2.6 关闭稳压源及 U PS 5. 简单维护保养 5.1 每日酒精清理导轨 5.2 导轨上不能摆放物品 5.3 不要挤压导轨 二. 探针系统 1. 探头介绍 1.1 探头类型 1.2 探头允许最大承重 1.3 探头允许最大接长 2. 手动装卸探针 2.1 探针组装 2.2 探针定义 2.2.1 探针组定义 2.2.2 测针定义 2.2.2.1 旋转探头 2.2.2.2 增加测针 2.3 探针安装 2.4 探针卸载 3. 手动校准探针 3.1 两种类型探针校准 3.1.1 主探针校准 3.1.2 工作探针校准 3.2 探针校准目的 3.2.1 获取红宝石球径 3.2.2 探针间的相互位置关系 3.3 校准模式 3.3.1 探针被动校准 3.3.2 探针几何再校准 3.4 校准范围 3.5 校准判断 3.5.1 主探针s<= 0.5μ 3.5.2 工作探针s<= 1μ 3.6 校准超差分析 3.6.1 红宝石球或标准球上灰尘 3.6.2 探针或标准球没有紧固 3.6.3 红宝石球或标准球损坏 3.6.4 手动探测第一点偏差大 3.7 校准周期 3.7.1 一般 1 次/1,2 周 3.7.2 根据探针使用频率而定 4. 自动装卸探针 4.1 换上主探针 4.2 增加库位盒 4.3 定义主探针长度、 4.4 定义库位盒位置 4.5 定义库位盒探针 4.6 定义接近参数 4.7 自动取放探针 5. 自动校准探针 5.1 新建程序 5.2 建立机器坐标系 5.3 增加“探针校准”特性 5.4 选择校准的探针 5.5 定义“缺省输出报告”保存路径 5.6 选择“仅用中间点” 模式 5.7 运行程序 三. 建立坐标系 1. 建立基本坐标系 1.1 空转轴 1.2 面转轴 1.3 原点 2. 建立附加坐标系 3. 坐标系的平移旋转 3.1 平移 3.2 角度旋转 3.3 距离旋转 4. 坐标系的种...
