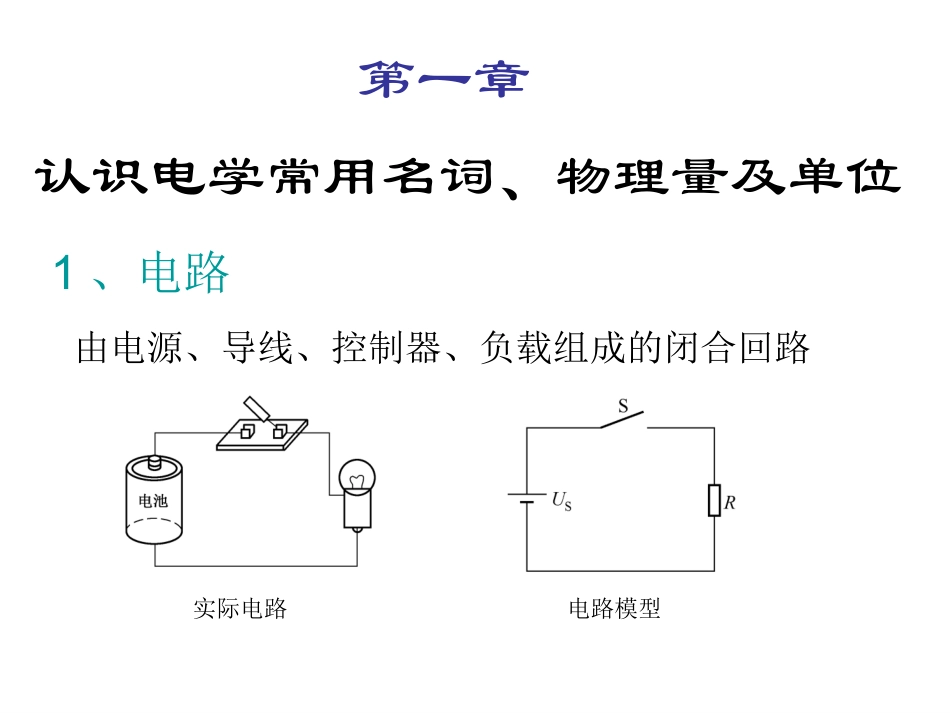

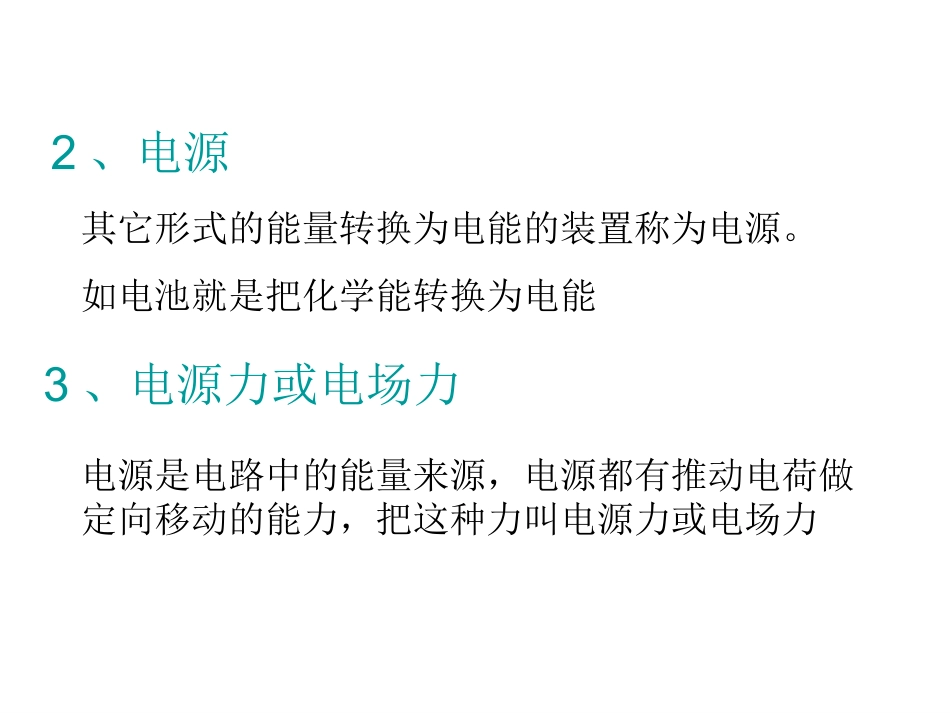

电工基础培训胡锴认识电学常用名词、物理量及单位第一章1、电路由电源、导线、控制器、负载组成的闭合回路实际电路电路模型2、电源其它形式的能量转换为电能的装置称为电源。如电池就是把化学能转换为电能3、电源力或电场力电源是电路中的能量来源，电源都有推动电荷做定向移动的能力，把这种力叫电源力或电场力4、电流电荷的定向移动形成电流，规定正电荷的移动方向为电流的正方向I正值I负值(a)(b)•电流的大小在单位时间内通过导体横截面的电量，称为电流强度，也就是电流的大小•电流的符号表示是：I如：1S内通过导体横截面的电量（Q）是1C（库仑）则表示电流强度为1A（安培）简称“安”电流的单位有：A、mA、μAI=Qt公式：在实际应用中感到这些基本单位太大或太小时，可以加上表1-4中的国际单位制的词头，可以扩、缩单位。例如：W1088kWV102Vμ2A102mA23635、电位、电压、电动势电源有正、负极，电场力把电荷从正极（高电位）搬运到负极（低电位），所做的功，称为电源的电动势，单位是伏（V），符号是E+-高电位低电位电路中，电场力把电荷从某点搬运到参考点（一般是负极，也称零电位点），所做的功，称为该点的电位，单位是伏（V），符号是U加下标,如UaUaUb零电位R1R2a、b两点间的电位差，就称为这两点间的电压，单位也是V，符号是UU=Ua-Ub5、电阻电阻是电荷在物体中运动所受到的阻力，是物质本身具有的导特性，一般可分为绝缘体、导体、半导体三类。单位是欧姆（Ω）符号是R公式：R=ρLS一般情况下，金金属导体的电阻随温度的升高而增大ρ表示电阻率L表示导体长度S表示导体横截面积6、欧姆定律表达了电流、电压、电阻三者之间的关系。公式：I=UR上式是部分电路欧姆定律的表达式，还有一种是全电路欧姆定律的表达式。公式：I=ER+r0用于分析包含电源的全电路，其中，r0表示电源内阻用于分析不包含电源的部分电路7、电路的联结串联电路：把两个以上的电阻首尾相连接成一串，中间没有分支，称为电阻的串联电路。特点：I=I1=I2R=R1+R2U=U1+U2II1I2并联电路：把两个以上的电阻头接头尾接尾并列相连，称为电阻的并联电路。I1I2R1I+U－R2特点：I=I1+I2U=U1=U221111RRR混联电路：包含了串联和并联两种联接方式的电路。R1R2R3计算：u=10VR1=R2=R3=R4=R5=8欧求流过R4的电流？R1R2R3R4R5U思考1、电池可以串联或并联使用吗？2、你能说上一两样串联电路或并联电路吗？8、电路的三种状态通路断路短路9、电功、电功率电功：电流在某段电路上所做的功。等于这段电路两端的电压、通过电流与通过的时间的乘积。电功用字母W表示W----电功公式:W=UItU----电压t----时间功的国际单位是J（焦耳）另外还有：瓦*秒，千瓦*时（kw.h）1千瓦时=3.6×1000000焦耳注：1千瓦时就是我们所说的1度电功率：单位时间内电流所做的功叫电功率。用字母P表示公式:P=W/t=UIt/t=UI功率的单位有焦耳/秒，瓦特、千瓦、马力注：1马力（HP）=736瓦通常电器的容量就是指电器的额定功率。如220V，100W的灯泡。三相正弦交流电、电磁感应第二章正弦交流电交流电是指电流或电压的大小和方向随时间作周期性变化。我们平时用的交流电随时间按正弦规律变化的，所以叫正弦交流电。正弦交流电的电流一般表达式：tIimsini-电流瞬时值Im-最大值ω-角频率t-时间φ-初相角φ频率和周期正弦量变化一次所需要的时间（秒）称为周期（T）。每秒内变化的次数称为频率（），单位是赫兹（Hz）。我国和大多数国家采用50Hz的电力标准，有些国家（美国、日本等）采用60Hz。小常识正弦量变化的快慢还可用角频率来表示：fT22tT2T23Tt234T2uiOf频率是周期的倒数:f=1/T已知=50Hz,求T和ω。[解]T=1/=1/50=0.02s,ω=2π=2×3.14×50＝314rad/sfff例题瞬时值、幅值、有效值正弦量在任一瞬间的值称为瞬时值，用小写字母表示，如i、u、e等。瞬时值中的最大的值称为幅值或最大值，用带下标m的大写字母表示，如Im、Um、Em等。在工程应用中常用有效值表示交流电的幅度。一般所讲的正弦交流电的大小，如交流电压380V或220V，指的都是有效值。有效值是用电流的热效应来规定的。设一交流电流和一直流电流I流...
