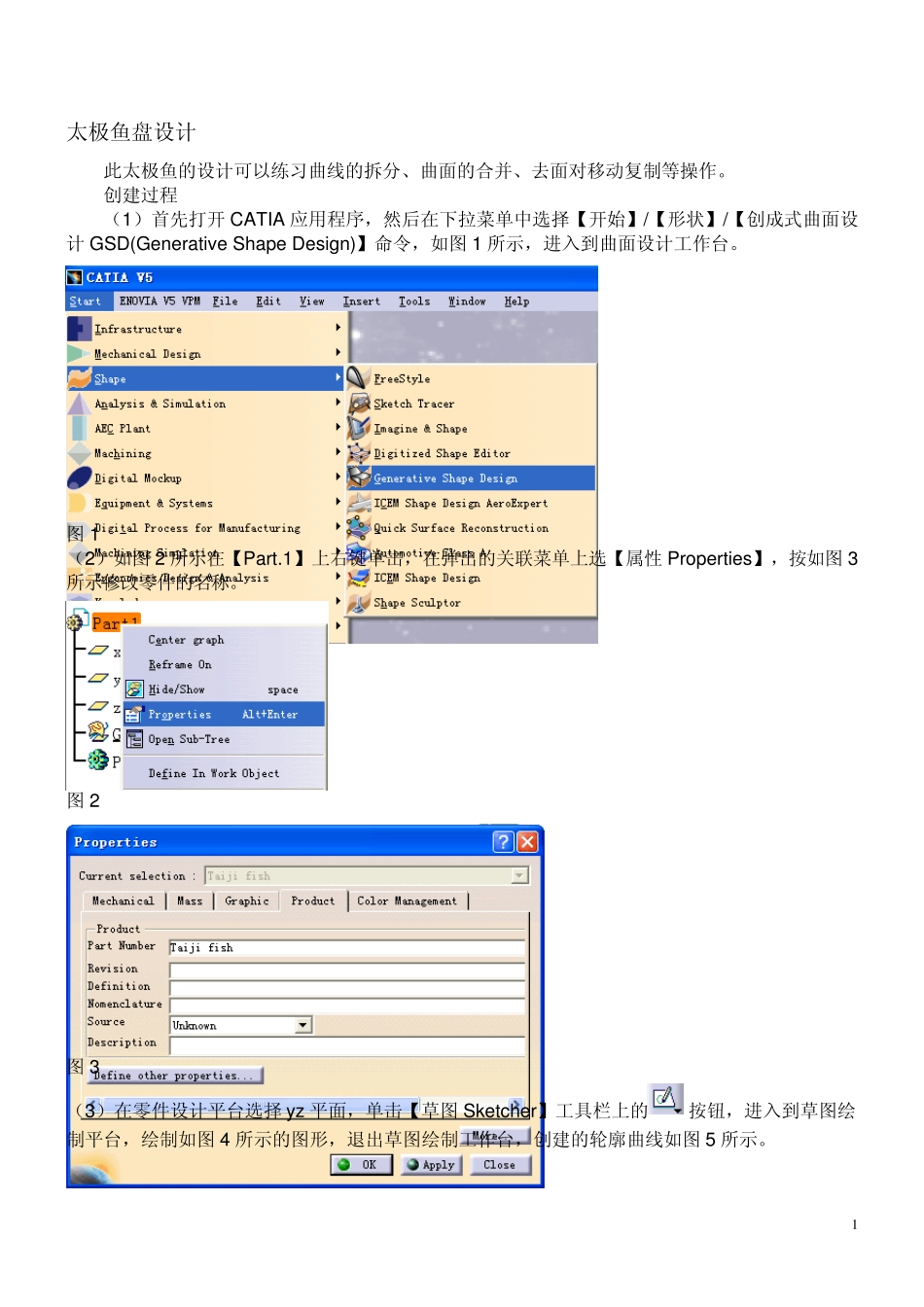

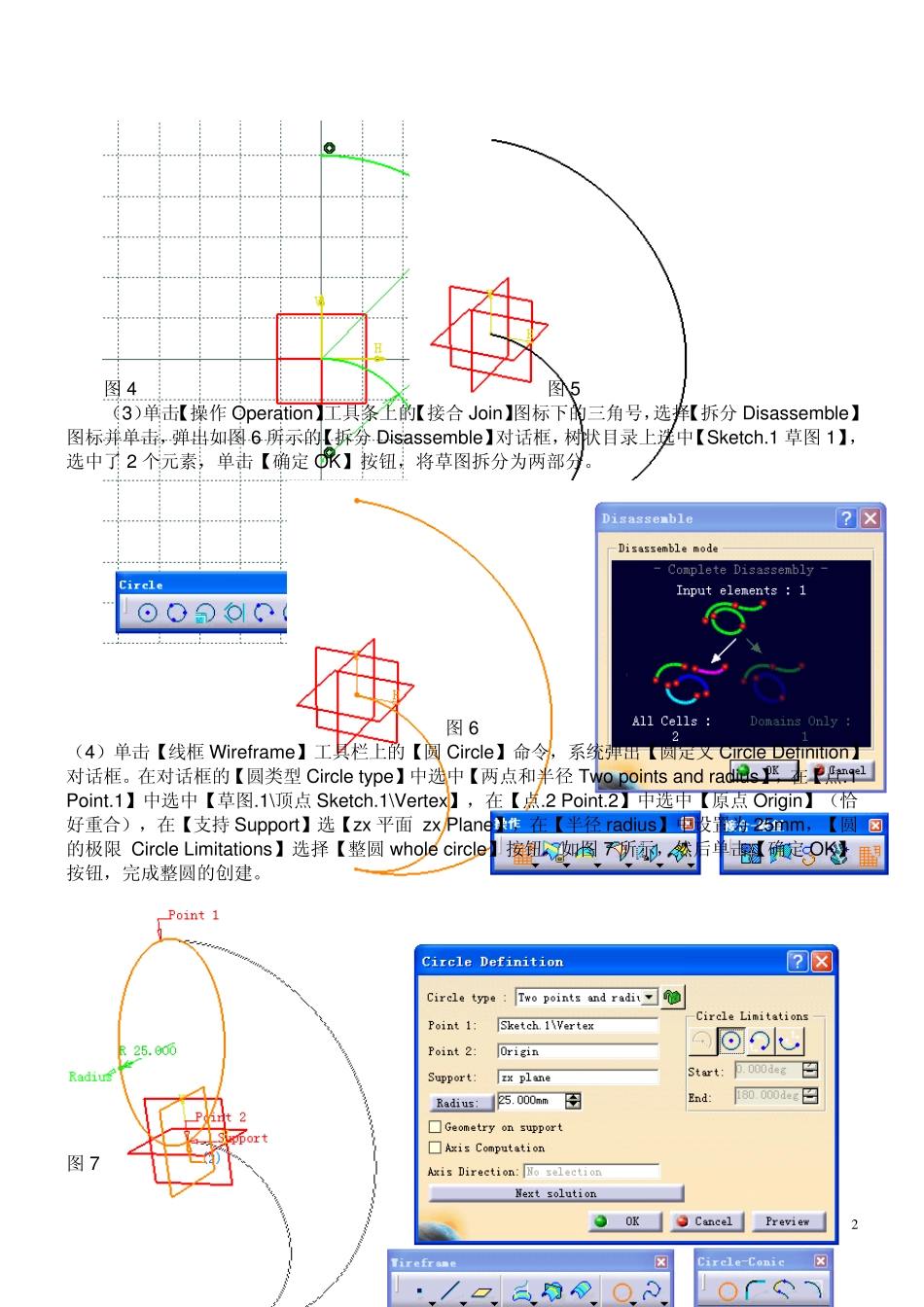

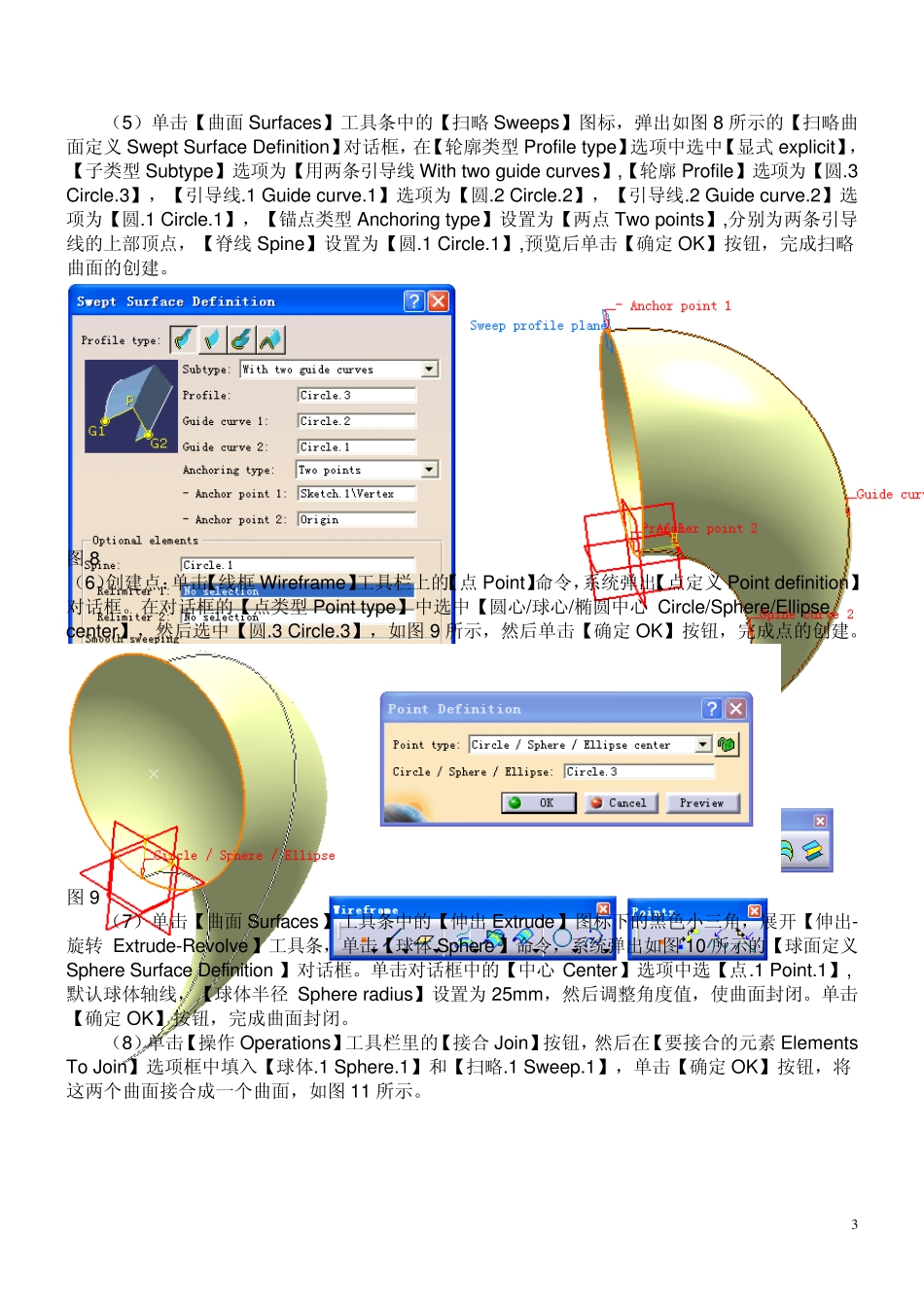

1 太极鱼盘设计 此太极鱼的设计可以练习曲线的拆分、曲面的合并、去面对移动复制等操作。 创建过程 （1）首先打开 CATIA 应用程序，然后在下拉菜单中选择【开始】/【形状】/【创成式曲面设计GSD(Generativ e Shape Design)】命令，如图 1 所示，进入到曲面设计工作台。 图 1 （2）如图 2 所示在【Part.1】上右键单击，在弹出的关联菜单上选【属性 Properties】，按如图 3所示修改零件的名称。 图 2 图 3 （3）在零件设计平台选择 y z 平面，单击【草图 Sketcher】工具栏上的按钮，进入到草图绘制平台，绘制如图 4 所示的图形，退出草图绘制工作台，创建的轮廓曲线如图 5 所示。 2 图4 图5 （3）单击【操作Operation】工具条上的【接合Join】图标下的三角号，选择【拆分Disassemble】图标并单击，弹出如图6 所示的【拆分Disassemble】对话框，树状目录上选中【Sketch.1 草图1】，选中了2 个元素，单击【确定OK】按钮，将草图拆分为两部分。 图6 （4）单击【线框Wireframe】工具栏上的【圆 Circle】命令，系统弹出【圆定义 Circle Definition】对话框。在对话框的【圆类型 Circle type】中选中【两点和半径 Two points and radius】，在【点.1 Point.1】中选中【草图.1\顶点 Sketch.1\Vertex】，在【点.2 Point.2】中选中【原点 Origin】（恰好重合），在【支持 Support】选【zx平面 zx Plane】，在【半径 radius】中设置为25mm，【圆的极限 Circle Limitations】选择【整圆 whole circle】按钮，如图7 所示，然后单击【确定OK】按钮，完成整圆的创建。 图7 3 （5）单击【曲面Surfaces】工具条中的【扫略Sweeps】图标，弹出如图8 所示的【扫略曲面定义Swept Surface Definition】对话框，在【轮廓类型Profile type】选项中选中【显式explicit】，【子类型Subtype】选项为【用两条引导线With two guide curves】,【轮廓Profile】选项为【圆.3 Circle.3】，【引导线.1 Guide curve.1】选项为【圆.2 Circle.2】，【引导线.2 Guide curve.2】选项为【圆.1 Circle.1】，【锚点类型Anchoring type】设置为【两点Two points】,分别为两条引导线的上部顶点，【脊线Spine】设置为【圆.1 Circle.1】,预览后单击【确定OK】按钮，完成扫略曲面的创建。 图8 （6）创建点：单击【线框Wireframe】工具栏上的【点Point】命令，系统弹出【点定义Point definition】对话框。在对...
