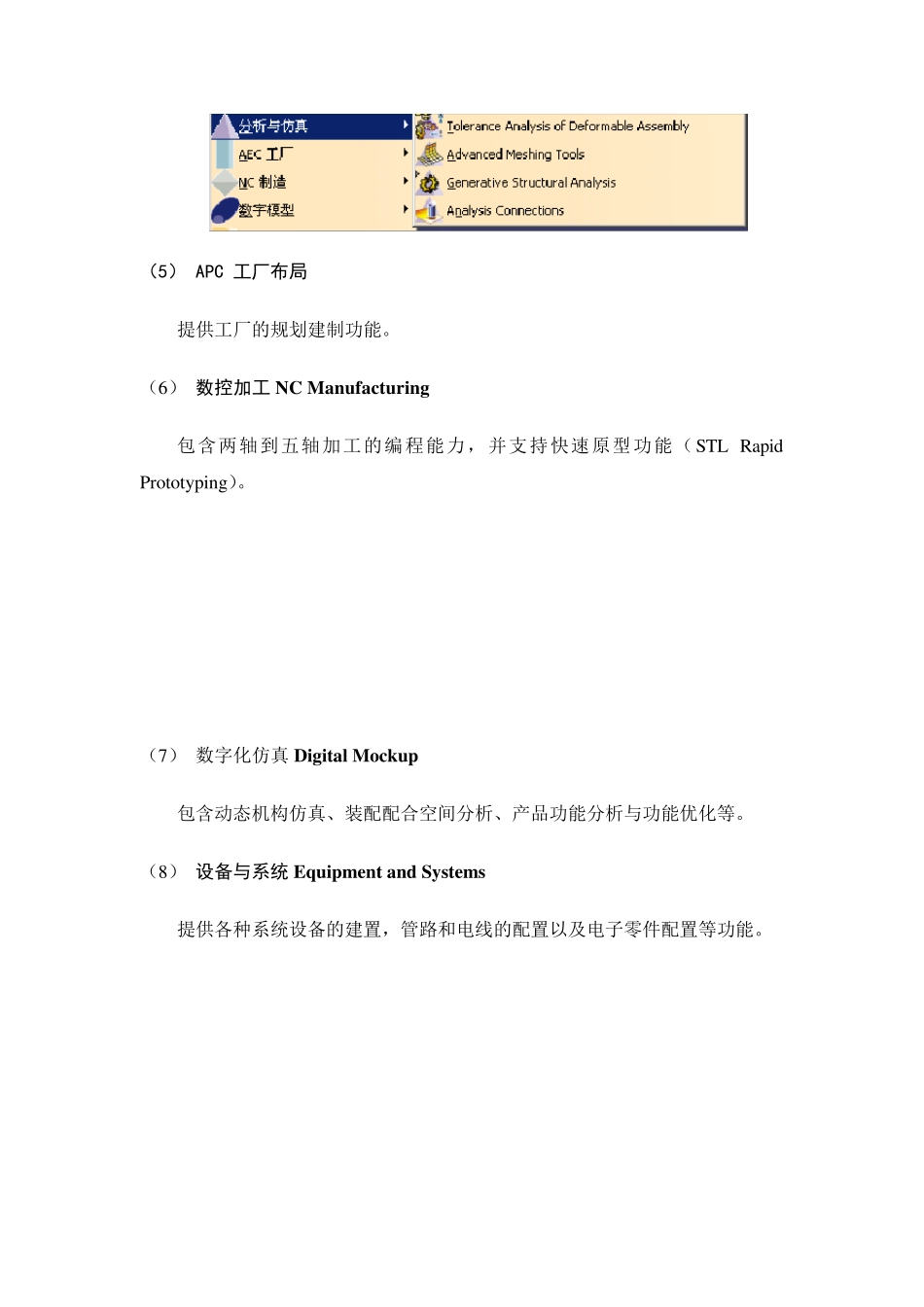

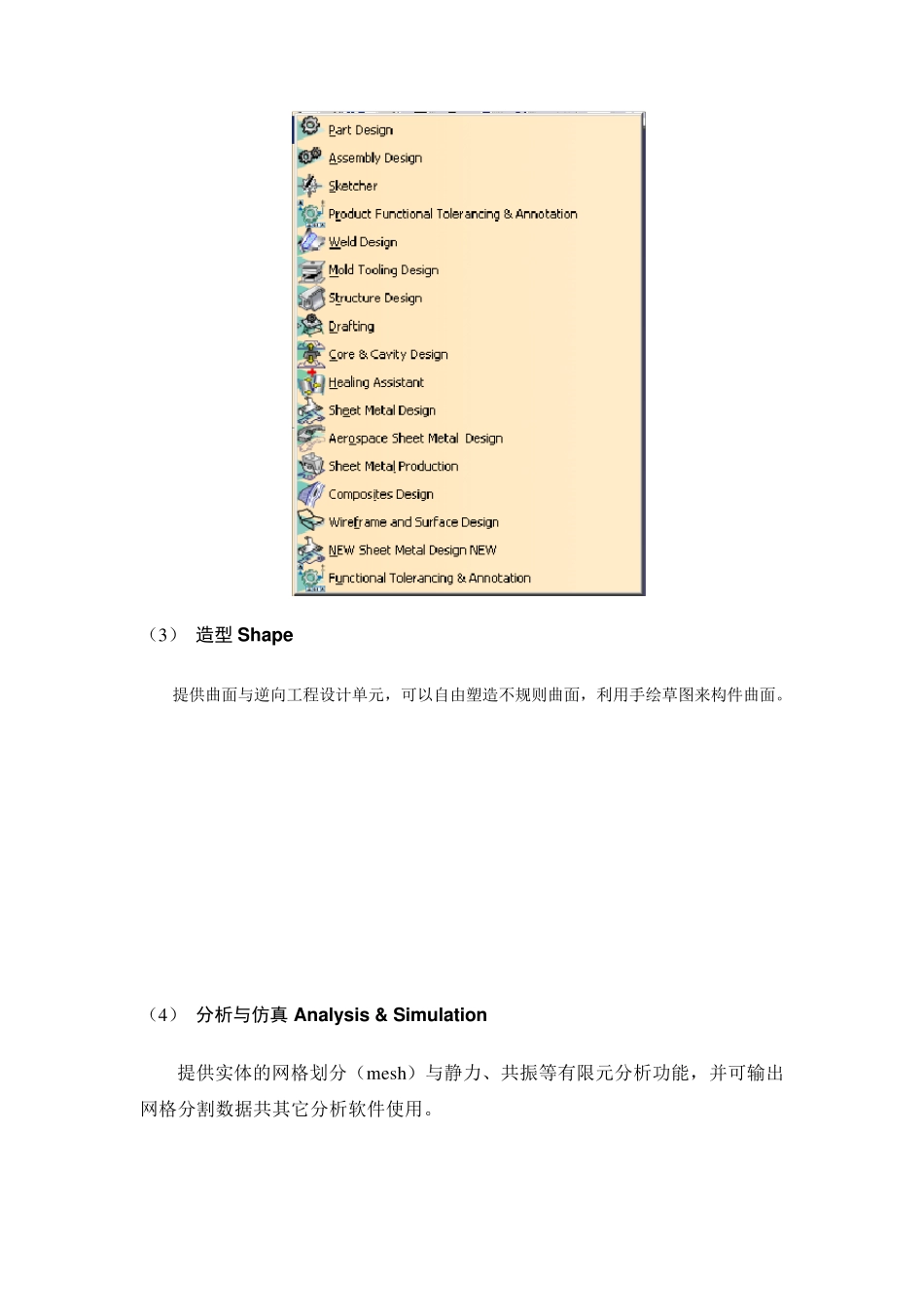

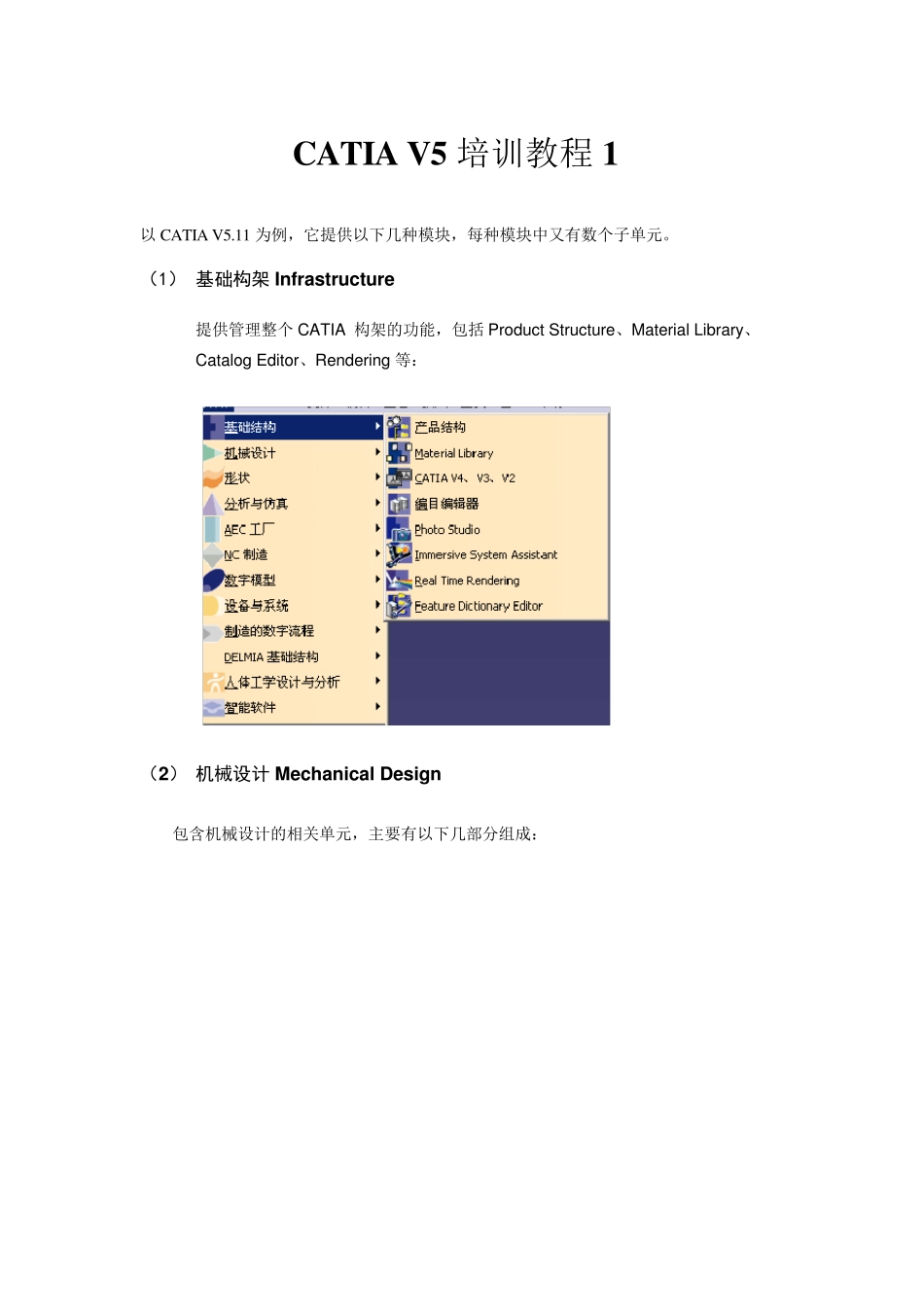

CATIA V5 培训教程1 以CATIA V5.11 为例,它提供以下几种模块,每种模块中又有数个子单元。 (1) 基础构架 Infrastru ctu re 提供管理整个CATIA 构架的功能,包括Product Structure、Material Library、Catalog Editor、Rendering 等: (2) 机械设计 Mechanical Design 包含机械设计的相关单元,主要有以下几部分组成: (3) 造型Shape 提供曲面与逆向工程设计单元,可以自由塑造不规则曲面,利用手绘草图来构件曲面。 (4) 分析与仿真 Analysis & Simulation 提供实体的网格划分(mesh)与静力、共振等有限元分析功能,并可输出网格分割数据共其它分析软件使用。 (5) APC 工厂布局 提供工厂的规划建制功能。 (6) 数控加工NC Manufacturing 包含两轴到五轴加工的编程能力,并支持快速原型功能(STL Rapid Prototy ping)。 (7) 数字化仿真Digital Mockup 包含动态机构仿真、装配配合空间分析、产品功能分析与功能优化等。 (8) 设备与系统 Equipment and Systems 提供各种系统设备的建置,管路和电线的配置以及电子零件配置等功能。 (9) 制造的数字化过程 Digital Process for Manu factu ring 提供在三维空间中进行产品的特征、公差与配合标注等功能。 (10)人体工学设计与分析 Ergonomics Design&Anay sis 提供人体模型,并可对产品进行人体空间分析。 (11)智能软件 Know ledgew are 一. 基本使用环境 本章主要介绍CATIA 用户的基本操作界面、使用技巧、树结构(Tree)以及文件 File、编辑 Edit 和视图 View 等菜单的操作等。 2.1 CATIA 的用户界面CATIA User Interface 操作窗口 菜单及工具条 CATIA 对话框的组成 2 .2 操作技巧 1 . 鼠标的使用 (1) 使用三键鼠标,利用鼠标可以完成数种功能,包括选择和编辑对象、移动视角、右击打开弹出式菜单、旋转视角、物体的缩放等,具体使用如下: (2) 选择和编辑对象:点击 MB1 (3) 移动物体 Translate:用MB2,按住中间不放,则物体随鼠标的移动而移动。(移动物体的视角) (4) 打开弹处菜单:用MB3,在物体上单击右键,可打开快捷菜单。 (5) 旋转物体 Rotate:用MB2+MB1 或 MB2+MB3,现按中键,再按右键或左 键不放,移动鼠标即可。点击中键可确定旋转中心。 (6) 物体缩放 ZOOM:按中键MB2,再点击右键MB2 或左键MB1,向上是放大物体,向下是缩小。...
