CATIA学习技巧

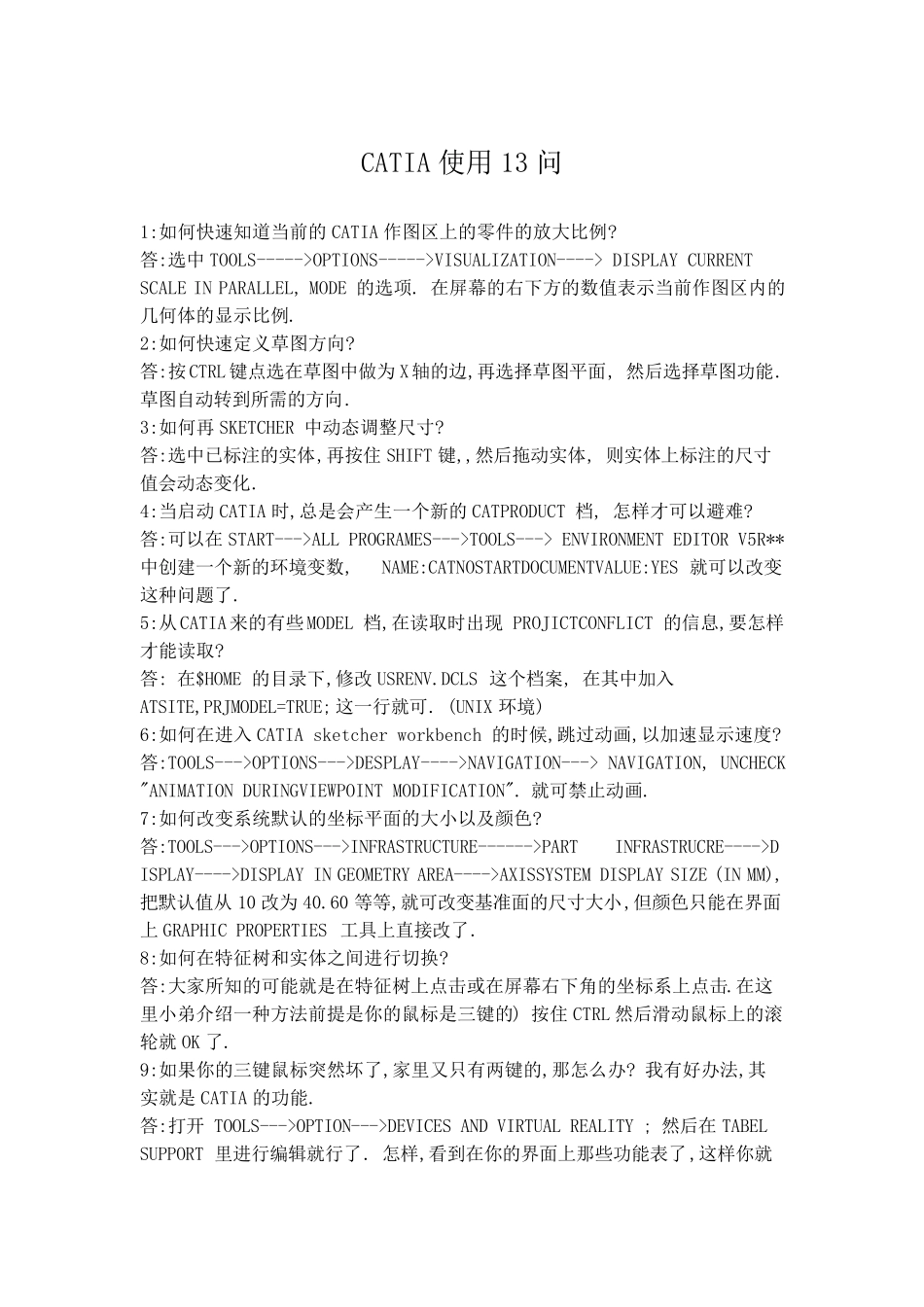

CATIA 使用13 问 1:如何快速知道当前的CATIA 作图区上的零件的放大比例? 答:选中TOOLS----->OPTIONS----->VISUALIZATION----> DISPLAY CURRENT SCALE IN PARALLEL, MODE 的选项. 在屏幕的右下方的数值表示当前作图区内的几何体的显示比例. 2:如何快速定义草图方向? 答:按CTRL 键点选在草图中做为X 轴的边,再选择草图平面, 然后选择草图功能.草图自动转到所需的方向. 3:如何再SKETCHER 中动态调整尺寸? 答:选中已标注的实体,再按住SHIFT 键,,然后拖动实体, 则实体上标注的尺寸值会动态变化. 4:当启动CATIA 时,总是会产生一个新的CATPRODUCT 档, 怎样才可以避难? 答:可以在START--->ALL PROGRAMES--->TOOLS---> ENVIRONMENT EDITOR V5R** 中创建一个新的环境变数, NAME:CATNOSTARTDOCUMENTVALUE:YES 就可以改变这种问题了. 5:从CATIA来的有些MODEL 档,在读取时出现 PROJICTCONFLICT 的信息,要怎样才能读取? 答: 在$HOME 的目录下,修改 USRENV.DCLS 这个档案, 在其中加入 ATSITE,PRJMODEL=TRUE; 这一行就可. (UNIX 环境) 6:如何在进入 CATIA sketcher workbench 的时候,跳过动画,以加速显示速度? 答:TOOLS--->OPTIONS--->DESPLAY---->NAVIGATION---> NAVIGATION, UNCHECK "ANIMATION DURINGVIEWPOINT MODIFICATION". 就可禁止动画. 7:如何改变系统默认的坐标平面的大小以及颜色? 答:TOOLS--->OPTIONS--->INFRASTRUCTURE------>PART INFRASTRUCRE---->DISPLAY---->DISPLAY IN GEOMETRY AREA---->AXISSYSTEM DISPLAY SIZE (IN MM),把默认值从 10 改为40.60 等等,就可改变基准面的尺寸大小,但颜色只能在界面上GRAPHIC PROPERTIES 工具上直接改了. 8:如何在特征树和实体之间进行切 换 ? 答:大家 所知的可能就是在特征树上点击 或 在屏幕右下角 的坐标系上点击 .在这里 小弟 介 绍 一种方法 前提 是你 的鼠 标是三 键的) 按住CTRL 然后滑 动鼠 标上的滚轮 就 OK 了. 9:如果 你 的三 键鼠 标突 然坏 了,家 里 又 只有两 键的,那 怎么 办 ? 我 有好 办 法 ,其实就是CATIA 的功能. 答:打 开 TOOLS--->OPTION--->DEVICES AND VIRTUAL REALITY ; 然后在TABEL SUPPORT 里 进行编 辑 就行了. 怎样,看 到在你 的界面上那 些功能表了,这样你 就可 以 继 续 学 习 工 作 了 . 10:当 你 的 CATIA 里 打...
