Catia曲面设计的流程

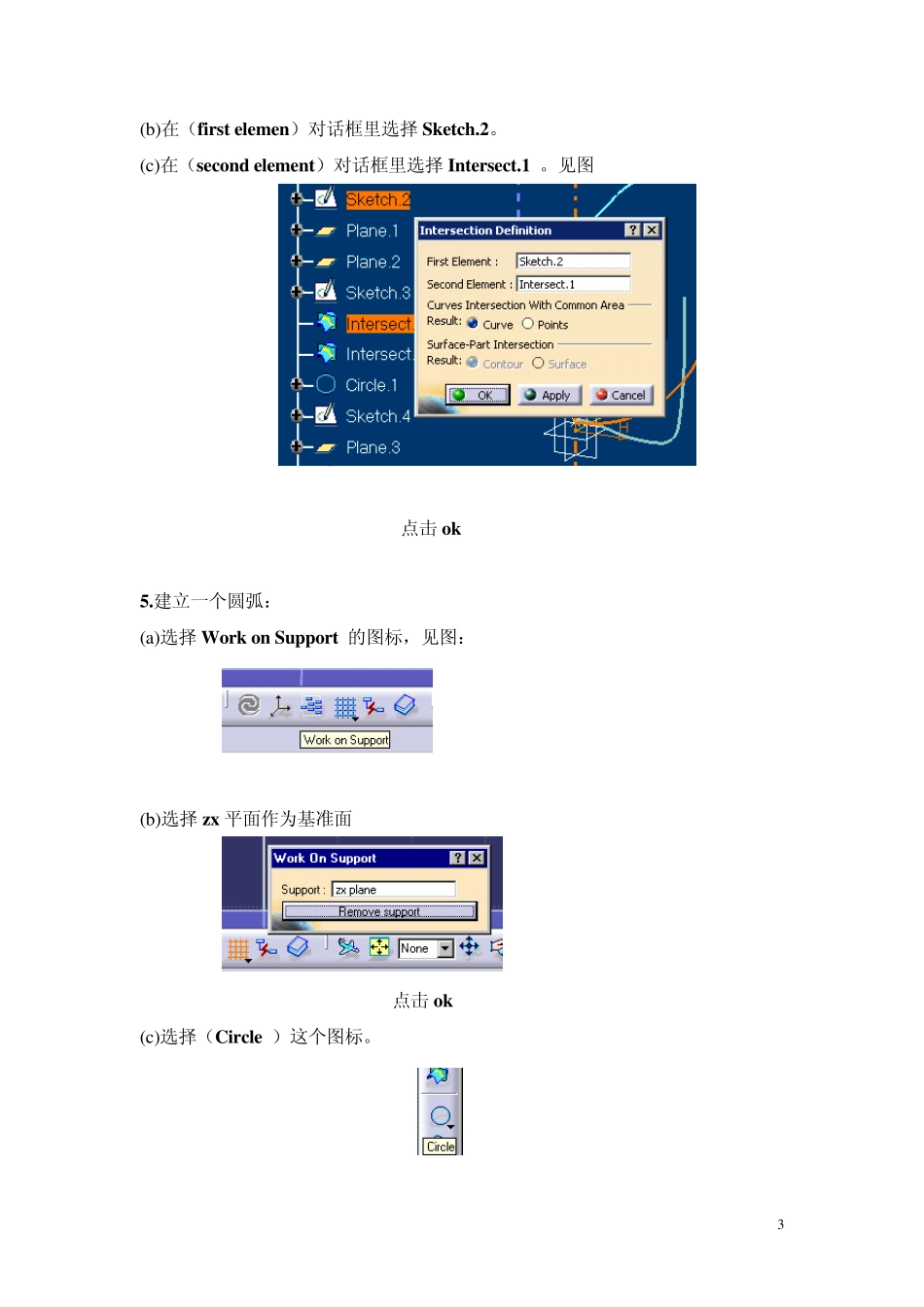

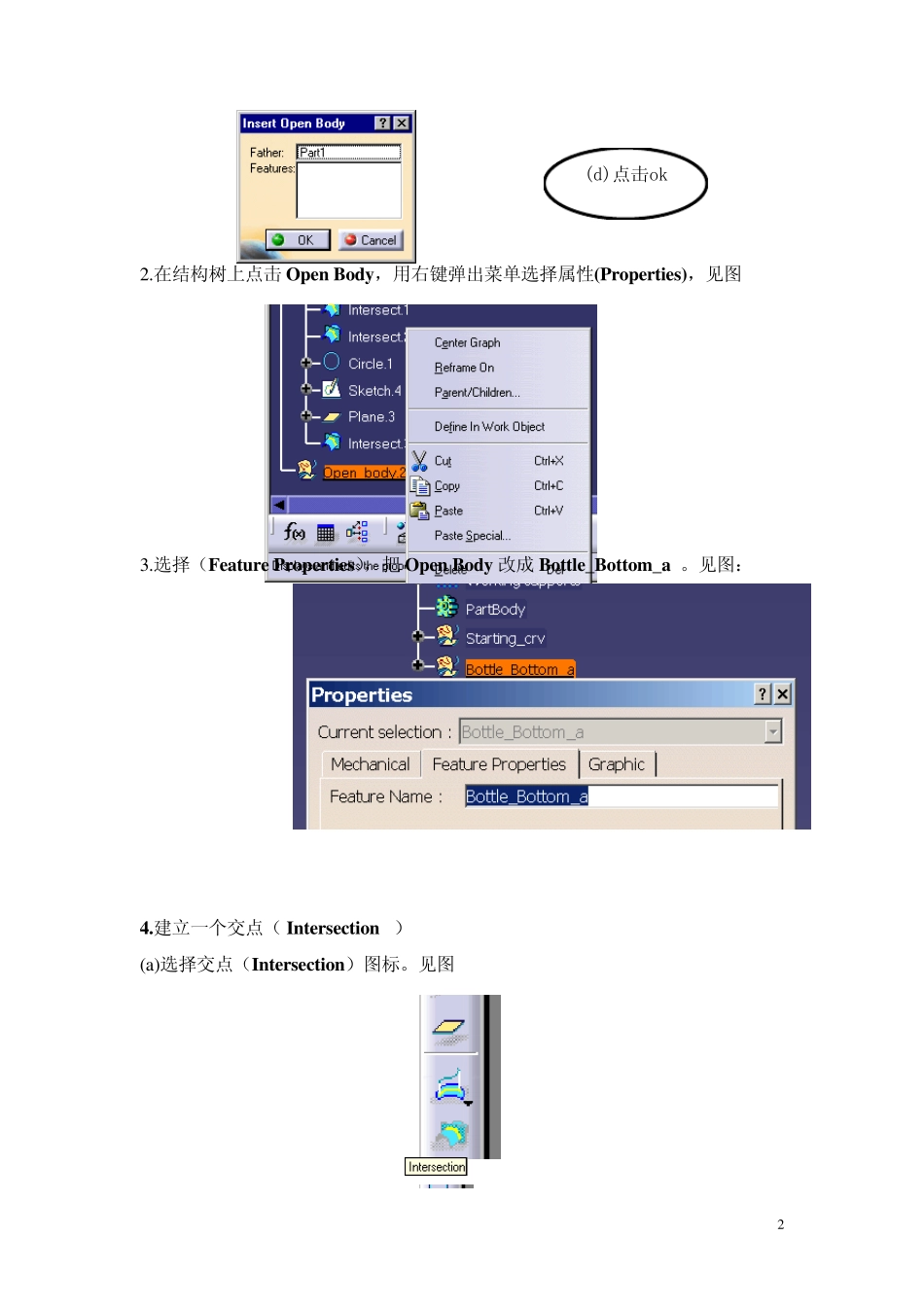

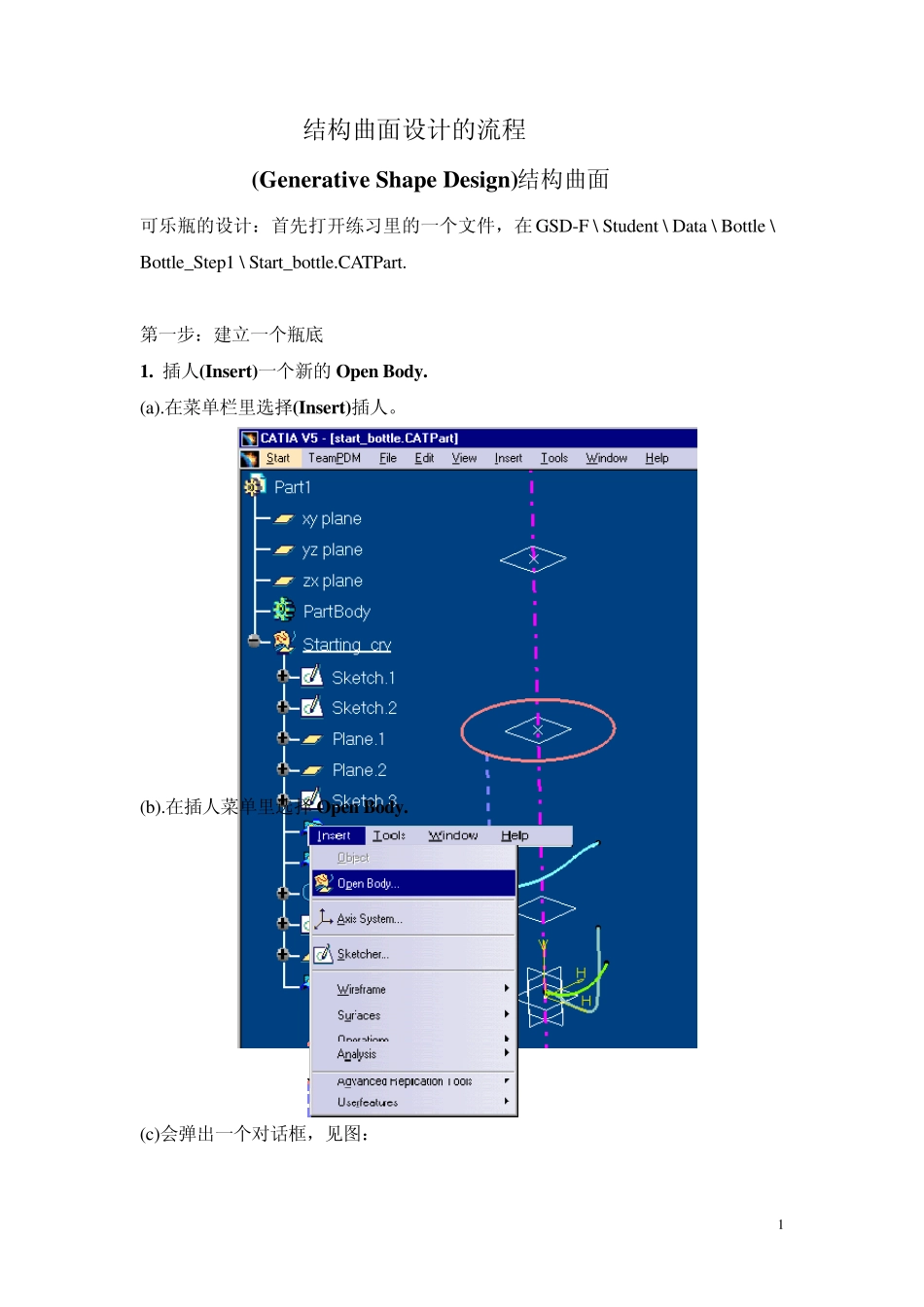

结构曲面设计的流程 (Generativ e Shape Design)结构曲面 可乐瓶的设计：首先打开练习里的一个文件，在GSD-F \ Stu dent \ Data \ Bottle \ Bottle_Step1 \ Start_bottle.CATPart. 第一步：建立一个瓶底 1. 插人(Insert)一个新的Open Body . (a).在菜单栏里选择(Insert)插人。 (b).在插人菜单里选择Open Body . (c)会弹出一个对话框，见图： 1 (d)点击ok 2.在结构树上点击Open Body，用右键弹出菜单选择属性(Properties)，见图 3.选择（Feature Properties），把Open Body 改成Bottle_Bottom_a 。见图： 4.建立一个交点（ Intersection ） (a)选择交点（Intersection）图标。见图 2(b)在（first elemen）对话框里选择Sketch.2。 (c)在（second element）对话框里选择Intersect.1 。见图 点击 ok 5.建立一个圆弧： (a)选择Work on Support 的图标，见图： (b)选择zx 平面作为基准面 点击 ok (c)选择（Circle ）这个图标。 3(d) 在(Circle ty pe)里，选择 “Center and Point”见图： (c)在（Center)复选框里，用右键弹出菜单，并且选择(Create Point)见图： (d)在这个点的复选框里，选择所需要的参数。见图： （参考基准点）ReferenceÆPoint 复选框里的(Intersect.4)，在结构树上点击。 4点击ok (c) 圆的中心点被建立了，在(point)复选框里，选择(Intersect.4), 在(Start)复选框里, 选择-90deg, (End) 复选框里, 选择90deg。见图 点击ok 6.建立二根相切的直线： (a)选择点(Point)的图标：点的参数见图： 5(b)选择对称(Symmetry)的图标： (c)在元素(Element)复选框里，选择（Point.2), 对称参考轴(Reference)复选框里，选择(Intersect.1), 见图： 点击 ok 7.双击线(Line)的图标： (a)在线的类型里(line type), 选择(Tangent to Curve), 见图： (b)在（Curve)的复选框里，选择(Circle.2), (Element.2) 的复选框里，选择（Point.2),相切选项里(Tangency options), 选择(BiTangent). 见图： 6 点击ok (c)重复(b)的操作的方法，做另一个对称的线。见图： 8.修剪线(lines）和圆（circle ）： (a)选择修剪的图标(Trim) (b)在(Element.1)复选框里,选择(Circle.2 ), (Element.2)复选框里选择(Line.1), 见图： 7 这个选项可以 选择保留的元素 (9.) 重复上面的操作，选择（ Trim.1 ）和（Line.2） 见图： 1 0 .选择（Working Supp...
