catia画渐开线斜齿轮详细教程

catia画渐开线斜齿轮详细教程_第1页
1/18
catia画渐开线斜齿轮详细教程_第2页
2/18
catia画渐开线斜齿轮详细教程_第3页
3/18

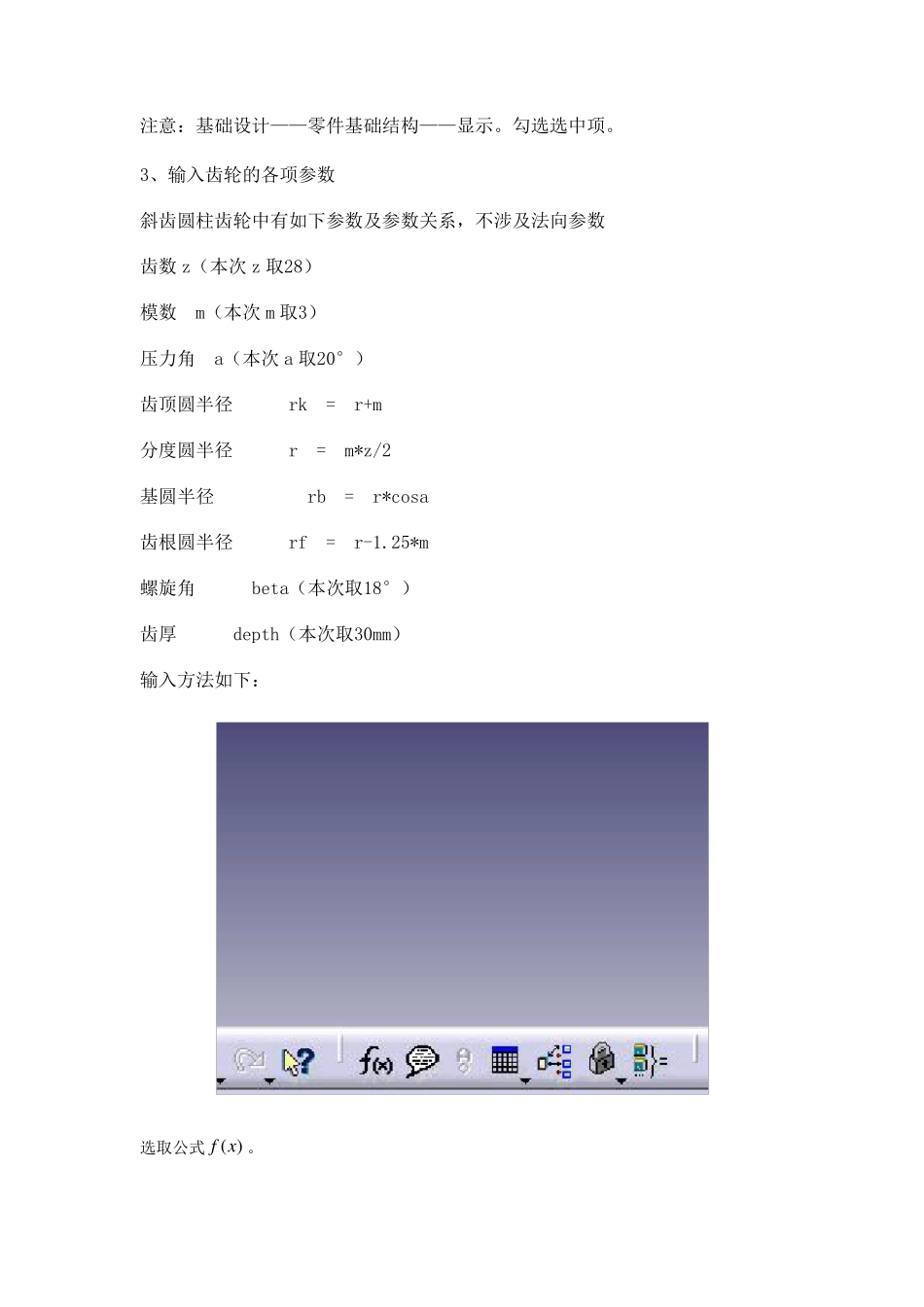

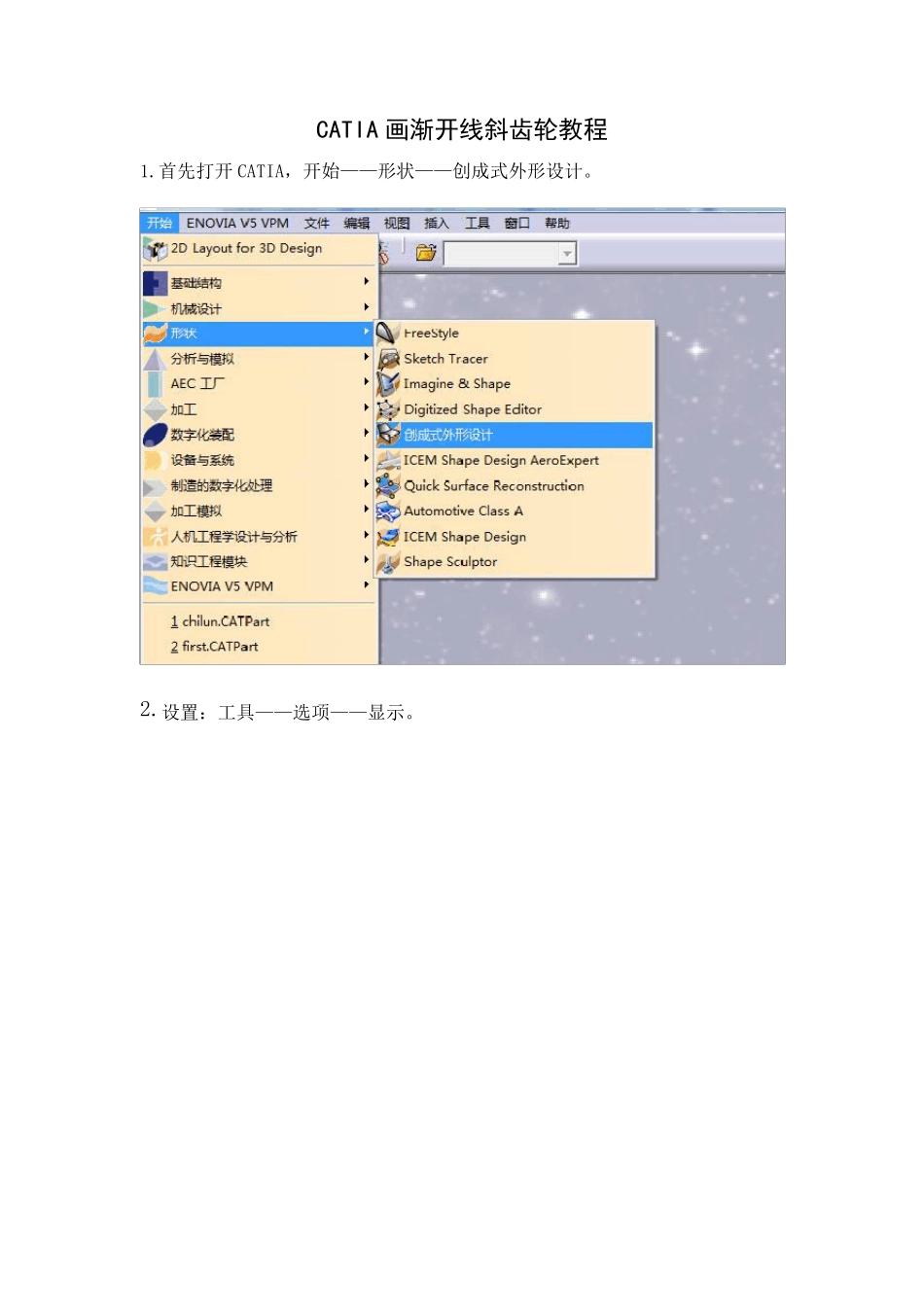

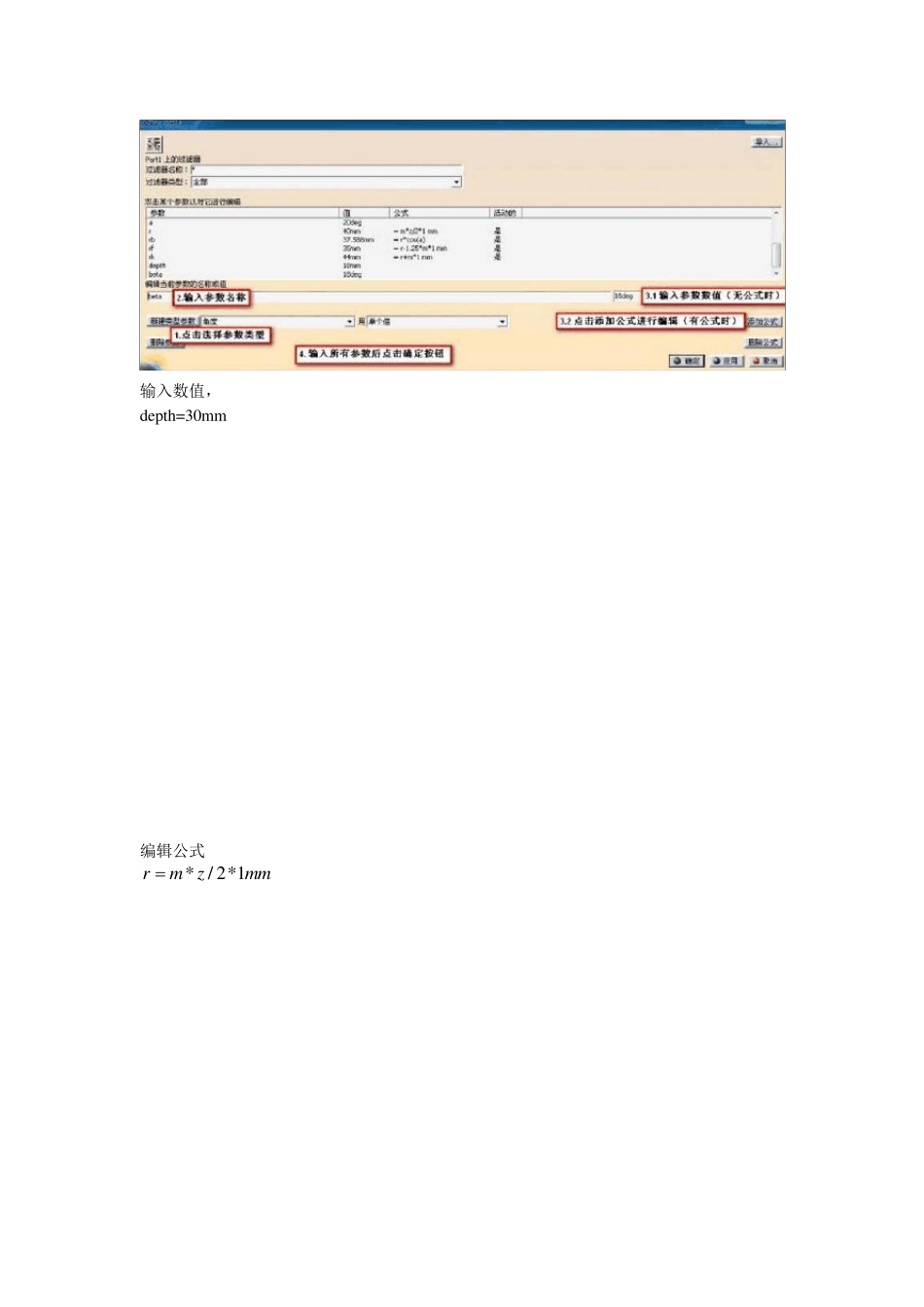

CATIA 画渐开线斜齿轮教程 1.首先打开CATIA,开始——形状——创成式外形设计。 2.设置:工具——选项——显示。 注意:基础设计——零件基础结构——显示。勾选选中项。 3、输入齿轮的各项参数 斜齿圆柱齿轮中有如下参数及参数关系,不涉及法向参数 齿数z(本次z 取28) 模数 m(本次m 取3) 压力角 a(本次a 取20°) 齿顶圆半径 rk = r+m 分度圆半径 r = m*z/2 基圆半径 rb = r*cosa 齿根圆半径 rf = r-1.25*m 螺旋角 beta(本次取18°) 齿厚 depth(本次取30mm) 输入方法如下: 选取公式)( xf。 输入数值,depth=30mm编辑公式mmzmr1*2/* 注意:输入法最好切换成半角输入。 结果如下图: 4、点击 fog 按钮,建立一组关于参数 t 的函数: X(t)、Y(t)方程为: x=rb*sin(t*PI*1rad)-rb*t*PI*cos(t*PI*1rad) y=(rb*cos(t*PI*1rad))+((rb*t*PI)*sin(t*PI*1rad)) 选取 fo g 命令。 为了方便辨认,我把规则名称改为x ,y 。 建立第二个函数 y (t) 5 画渐开线 第一步:画齿顶圆,分度圆,齿根圆。 点击画圆工具,在中心处右键编辑点(0,0,0),支持面选择 x y 平面,半径:右键编辑公式输入:rf 选择中心和半径,中心选择创建点。 以坐标原点为中心。 支持面选择x y 平面,园限制选择全圆,半径选择编辑公式。 输入 rf 为齿根圆半径。 同理画出分度圆和齿顶圆。 从内到外依次为齿根圆,分度圆,齿顶圆。 第二步:画渐开线 下面就是对函数进行赋值的过程,具体方法如下: a. 参数→law→关系 x(双击) b. 规则→然后双击,->Evaluate(t)括号里的数值为参数t 的值,这里为0; 同样的办法输入 y的坐标值,然后再建几个点,我选取 t=0,0.1,0.15,0.2,0.25,时的几个点。如图示: 再用样条曲线连接各点。 用外插延伸工具延长样条曲线使其与齿根圆相交。 长度用公式输入, 1.5*rf-rb)( 做齿根圆与渐开线的倒圆角。如图: 用公式输入圆角半径, 用分割工具修剪渐开线。如图:(橘黄色显示的为保留的一侧) 求渐开线与分度圆的交点。如图: 建 立 一 个 平 面 1 ( 通 过z轴 和 渐开线与 分度 圆 的 交 点 )。 再建立平面2与平面1成一夹角,旋转轴为Z 轴,夹角公式为:-360deg/4/Z 。如图所示 用结合工具是倒圆与渐开线结合成整体: 使结合的轮廓线关于新建的平面B 对称。如图: 隐藏多余点与平面,用分割工具修剪出轮齿形...
