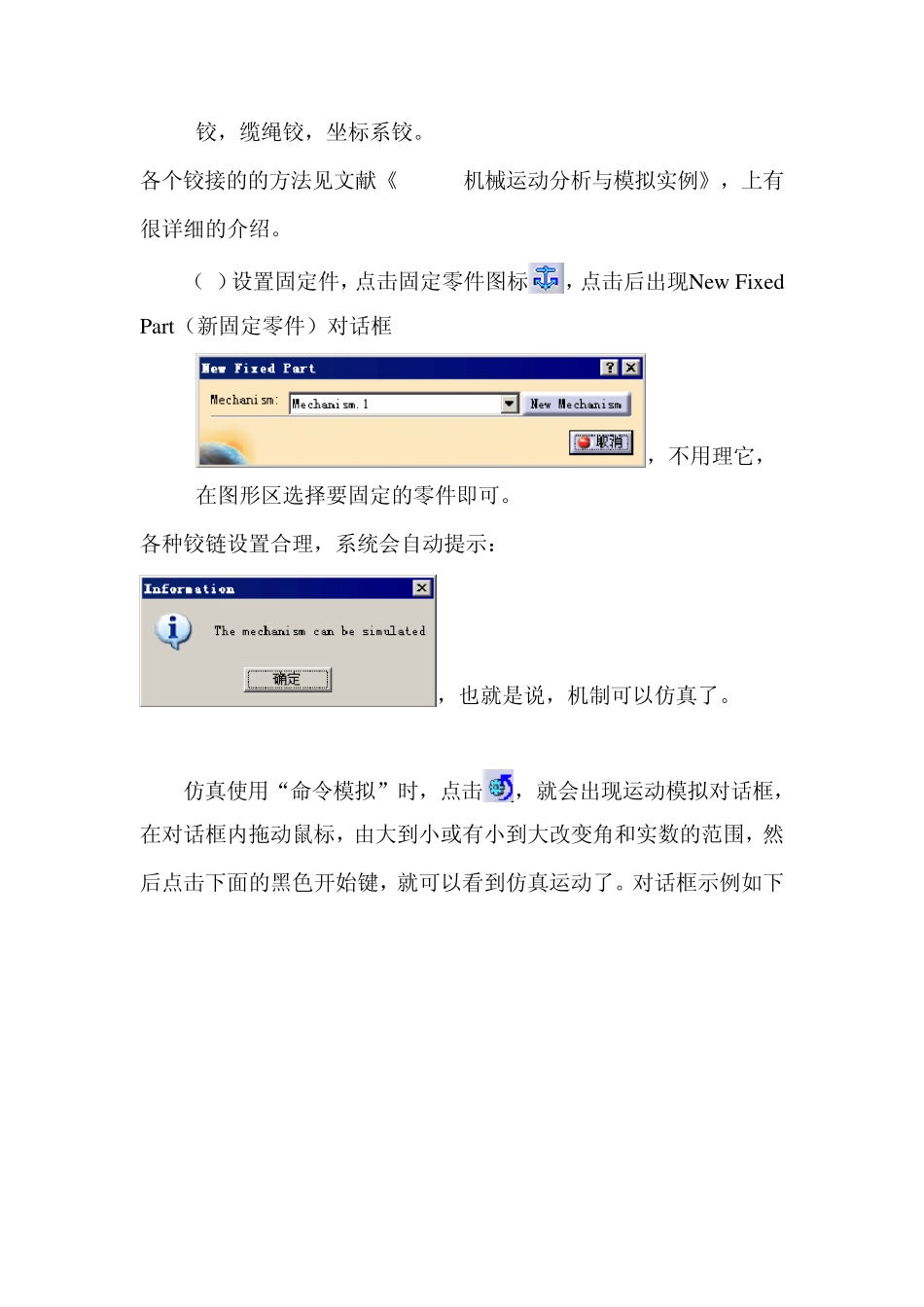

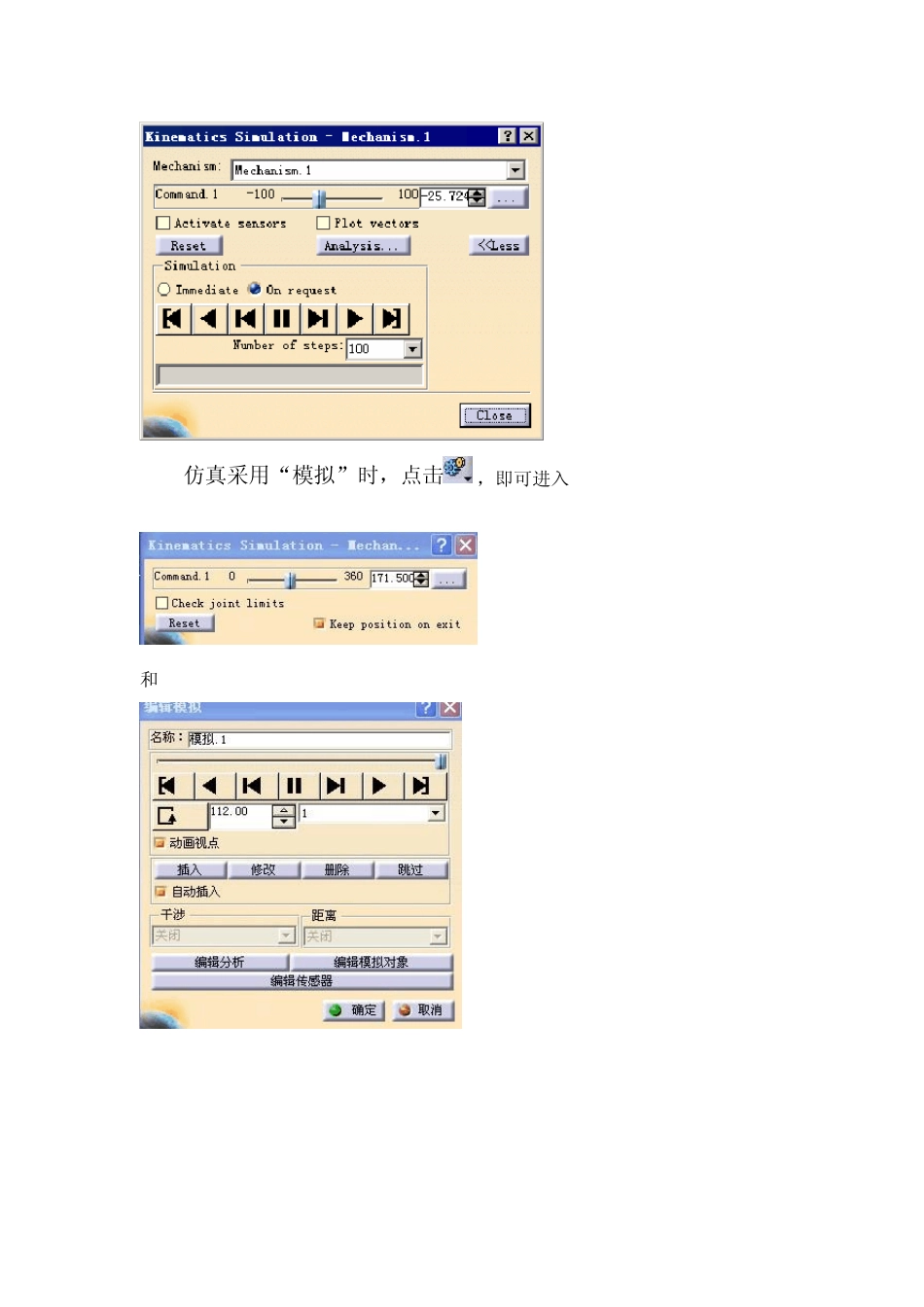

1. 仿真之前的准备 将要仿真的模型所需的部件在装配模式下按照技术要求进行装配。装配时请注意，在能满足合理装配的前提下，尽量少用约束，以免造成约束之间互相干涉，影响下一步运动仿真。 2. 运动仿真 通过“开始（S）”——“数字模拟”——“DMU Kinematics” 进入到运动仿真的模式下，开始进行仿真设置： （1） 先建立一个新机制（New Mechanism）；命令在 “插入（I）”菜单下， （2） 对装配部件进行约束设置，命令在旋转铰里面，点击其图标右下方的箭头，点击后，出现所有铰定义图标 按顺序分别是：旋转铰（Revolute joint），棱镜铰（prismatic joint），圆柱铰（Cylinderical joint），螺纹铰（Screw joint），球铰（Spherical joint），平面滑动铰（Planner joint），刚性连接（Rigid joint），点-线铰，滑动曲线铰，滚动曲线铰，点-曲面铰，万向节铰，双万向节铰，齿轮铰，齿轮-齿条铰，缆绳铰，坐标系铰。 各个铰接的的方法见文献《CATIA 机械运动分析与模拟实例》，上有很详细的介绍。 （3）设置固定件，点击固定零件图标，点击后出现New Fixed Part（新固定零件）对话框 ，不用理它，在图形区选择要固定的零件即可。 各种铰链设置合理，系统会自动提示： ，也就是说，机制可以仿真了。 (a.)仿真使用“命令模拟”时，点击，就会出现运动模拟对话框，在对话框内拖动鼠标，由大到小或有小到大改变角和实数的范围，然后点击下面的黑色开始键，就可以看到仿真运动了。对话框示例如下 (b.)仿真采用“模拟”时，点击，即可进入 和 将动画视点和自动插入都选上后，用鼠标拖动command 后的命令块由大到小或由小到大改变角和实数的范围，然后点击下面的黑色开始键，就可以看到仿真运动了 下面以齿轮运动仿真为例说明： 装配过程不多说了，直接进入仿真模块下。 分析： 构成：主动齿轮，从动齿轮，侧板 使两齿轮运动起来，要用到一个新机制，新机制里有一个齿轮铰，两个旋转铰，一个固定铰，一个驱动。 1. 在“插入（I）”下，点击新机制命令，可以看到左侧目录树Application下添加了Mechanisms——Mechanism.1. 2. 添加两个旋转铰；点击，出现下面对话框 在Line 1后的空格选择主动齿轮的轴线， 在Line 2后的空格选择侧板孔（安装主动齿轮的那个孔）的轴线， 在Plane 1后的空格选择主动齿轮（与侧板相合的那面）的端面， 在Plane 2后的空格选择侧板（与主动齿轮相合的那面）的端面， 点选...
