CATIA钣金件设计规范

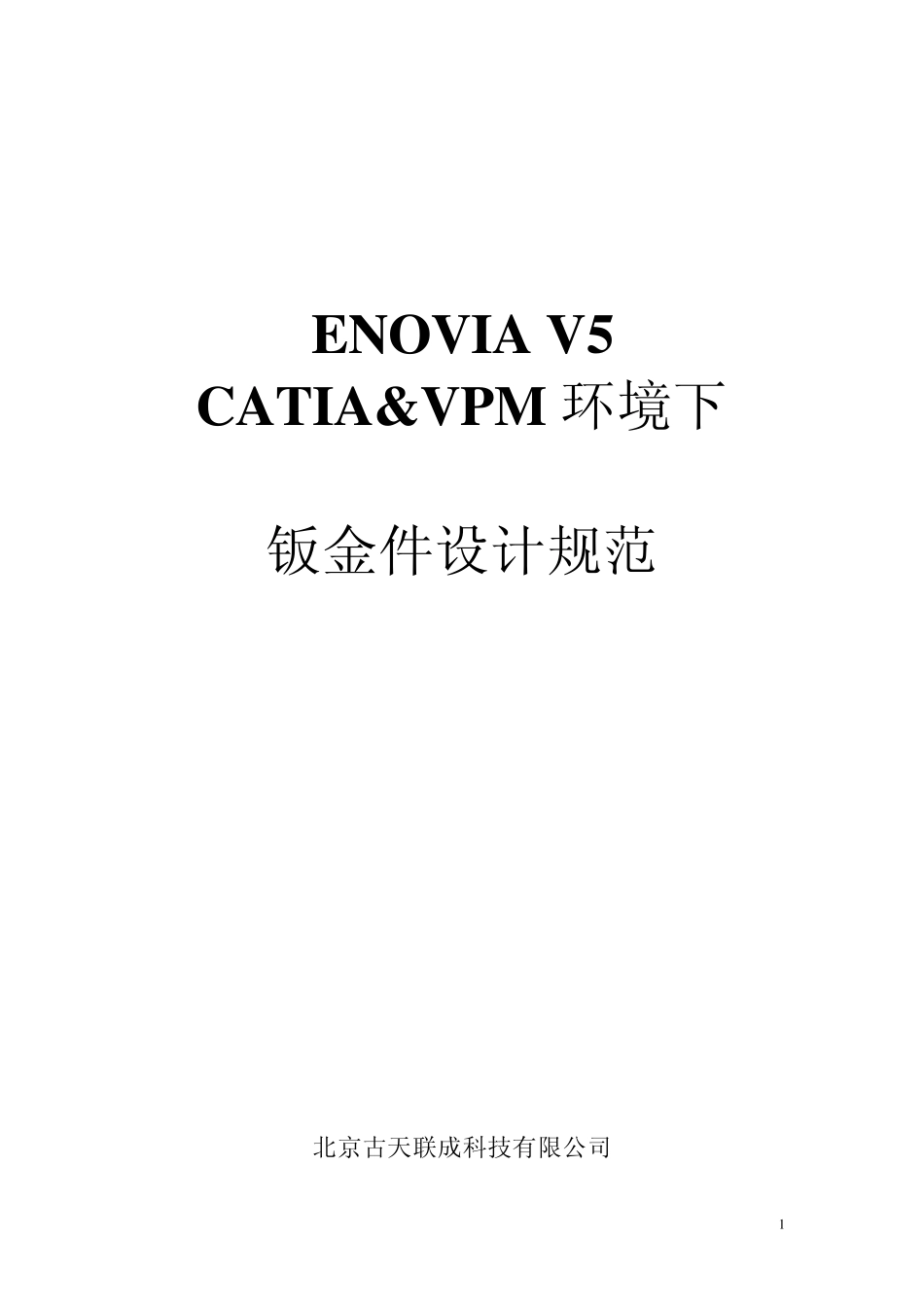

CATIA钣金件设计规范_第1页
1/16

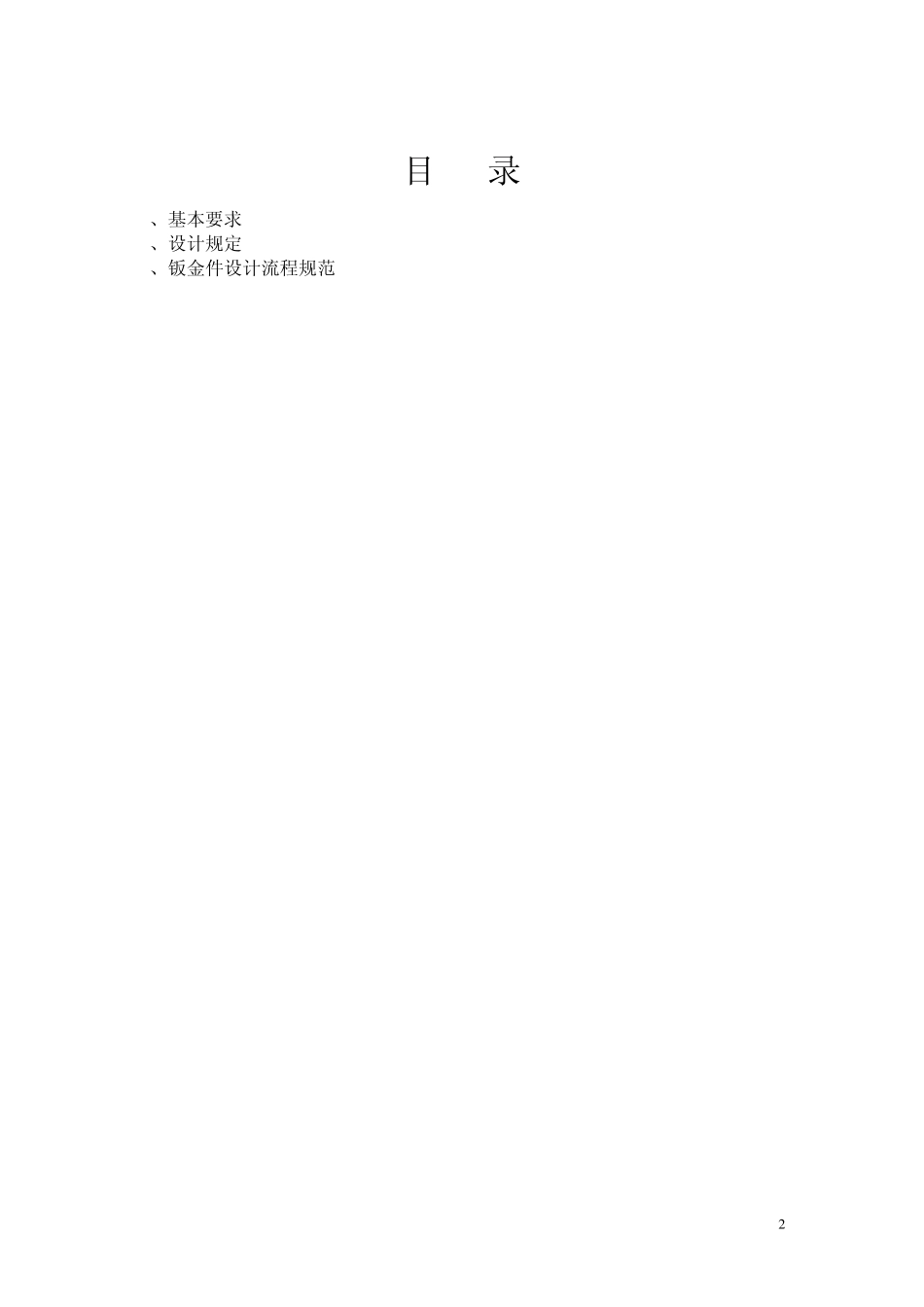

CATIA钣金件设计规范_第2页
2/16

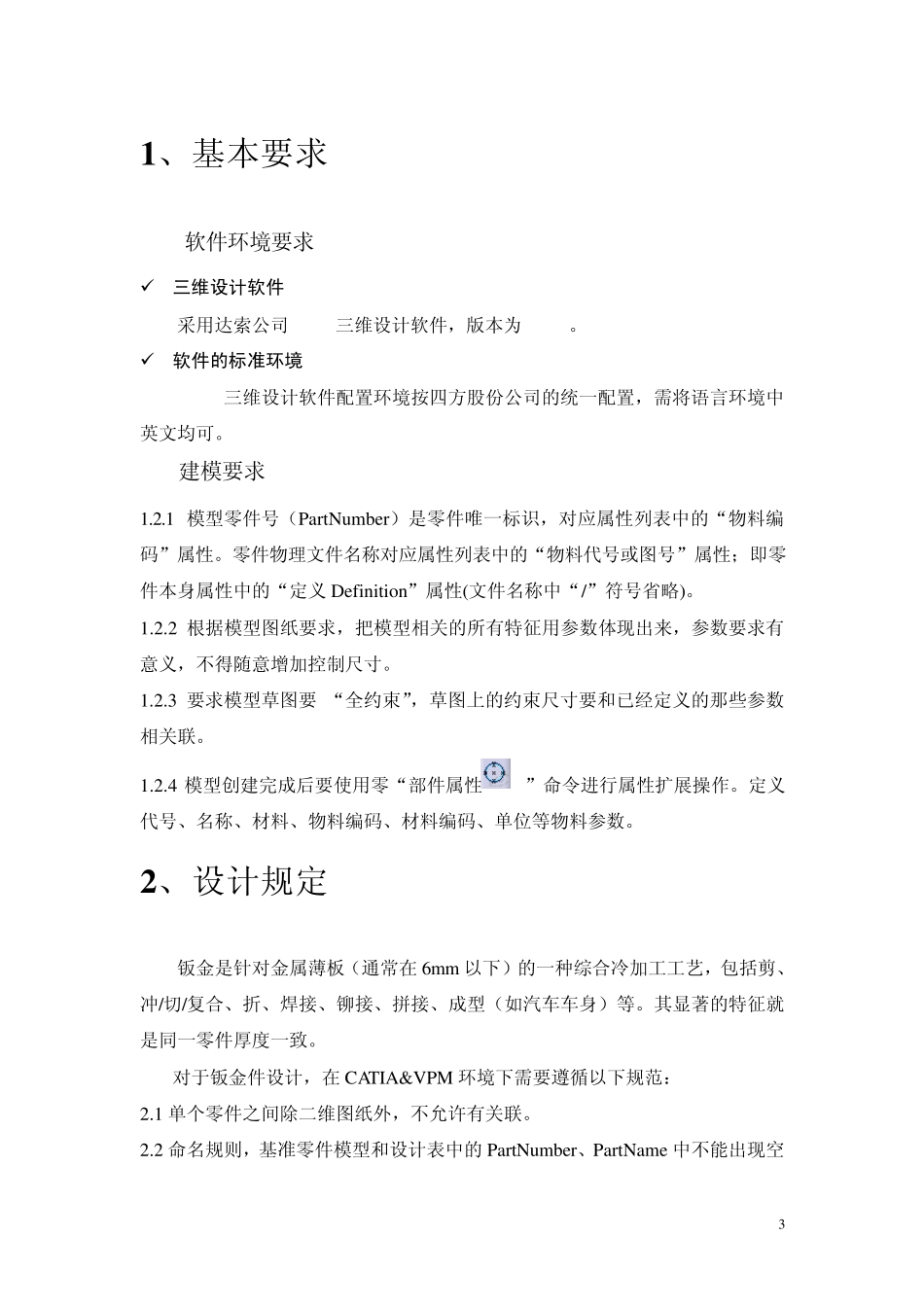

CATIA钣金件设计规范_第3页
3/16
1 ENOVIA V5 CATIA&VPM 环境下 钣金件设计规范 北京古天联成科技有限公司 2 目 录 1、基本要求......................................................... 3 2、设计规定......................................................... 3 3、钣金件设计流程规范............................................... 6 3 1 、基本要求 1.1 软件环境要求  三维设计软件 采用达索公司CATIA三维设计软件,版本为V5R19。  软件的标准环境 CATIA三维设计软件配置环境按四方股份公司的统一配置,需将语言环境中英文均可。 1.2建模要求 1.2.1 模型零件号(PartNu mber)是零件唯一标识,对应属性列表中的“物料编码”属性。零件物理文件名称对应属性列表中的“物料代号或图号”属性;即零件本身属性中的“定义 Definition”属性(文件名称中“/”符号省略)。 1.2.2 根据模型图纸要求,把模型相关的所有特征用参数体现出来,参数要求有意义,不得随意增加控制尺寸。 1.2.3 要求模型草图要 “全约束”,草图上的约束尺寸要和已经定义的那些参数相关联。 1.2.4 模型创建完成后要使用零“部件属性 ”命令进行属性扩展操作。定义代号、名称、材料、物料编码、材料编码、单位等物料参数。 2 、设计规定 钣金是针对金属薄板(通常在 6mm 以下)的一种综合冷加工工艺,包括剪、冲/切/复合、折、焊接、铆接、拼接、成型(如汽车车身)等。其显著的特征就是同一零件厚度一致。 对于钣金件设计,在 CATIA&VPM 环境下需要遵循以下规范: 2.1 单个零件之间除二维图纸外,不允许有关联。 2.2 命名规则,基准零件模型和设计表中的PartNu mber、PartName 中不能出现空 4 格、中文、斜杠等内容,只存在数字、字母、减号和英文句号;参数名保持和图纸中一致。 2.3 几何模型应是封闭的,隐藏不需要的点,线,面,线架和曲面, 在正式发出的 CATIA 模型文件中,产品定义应使用实体(Part Body)。 2.4 由于钣金件的是同一零件厚度一致。所以若一个零件厚度不一致不能作为钣金件在钣金模块中制作模型(厚度小于 6mm)。 2.5即 SheetMetal Parameters,钣金参数设定功能。在这里将设定: Edit the parameters: 选择包括板材厚度及弯曲半径。 Modify the bend extremities : 选择折弯时末端的加工形式 Define the bend allowance: 根据板材选择 k 因子。 由于不同的板材 k 因子,厚度,弯曲...
