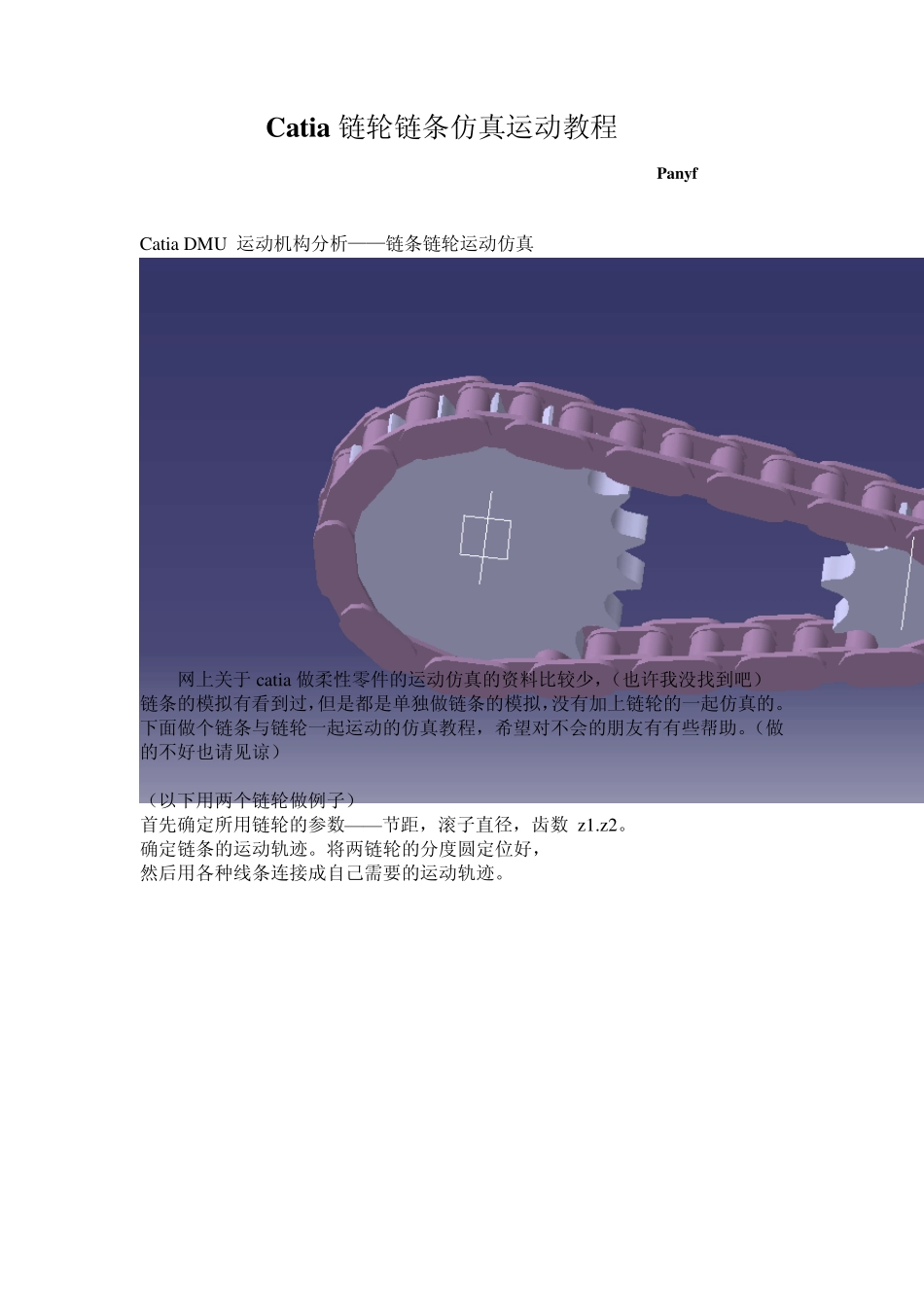

1/12
Catia链轮链条仿真运动教程_第2页

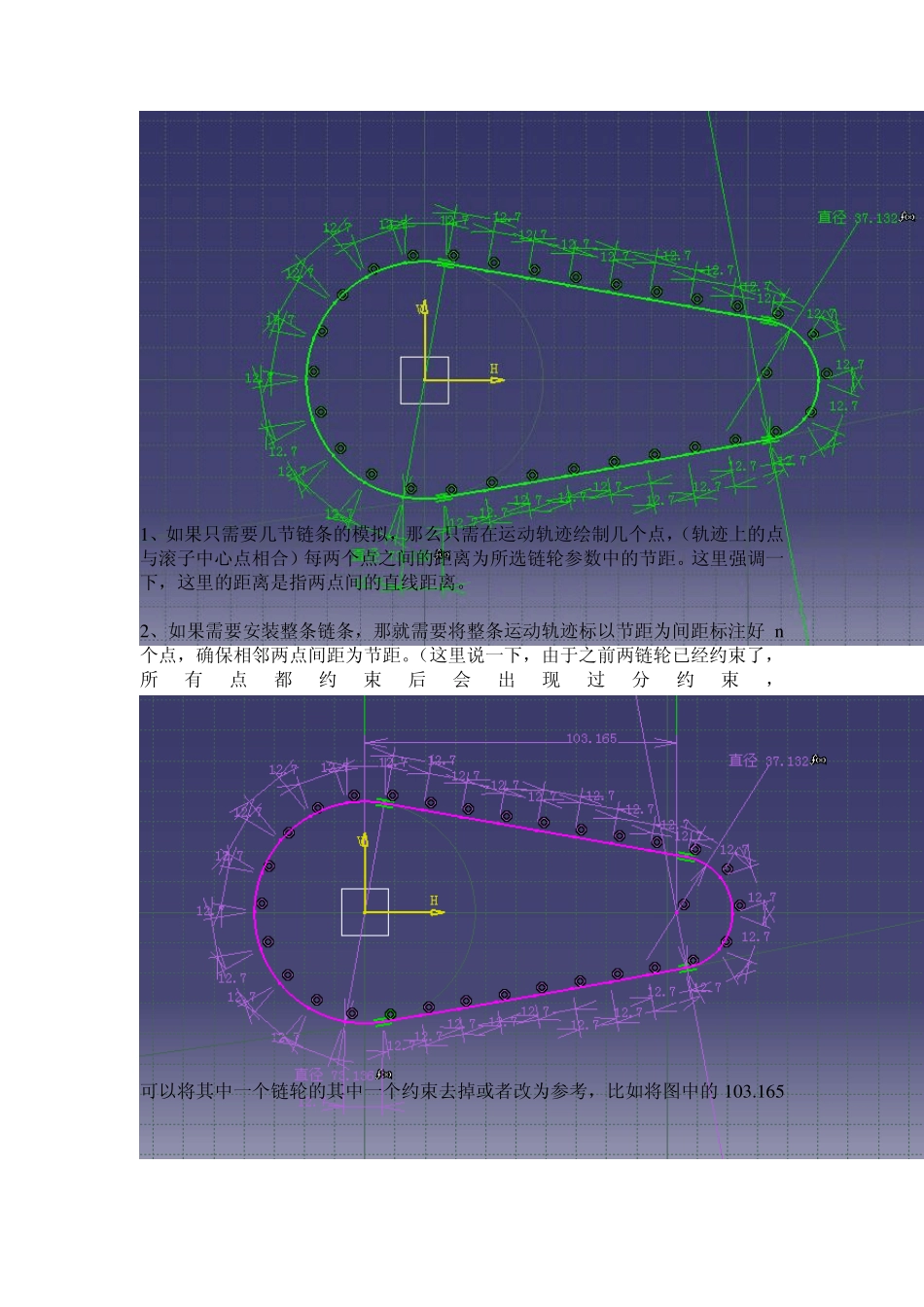

2/12
Catia链轮链条仿真运动教程_第3页

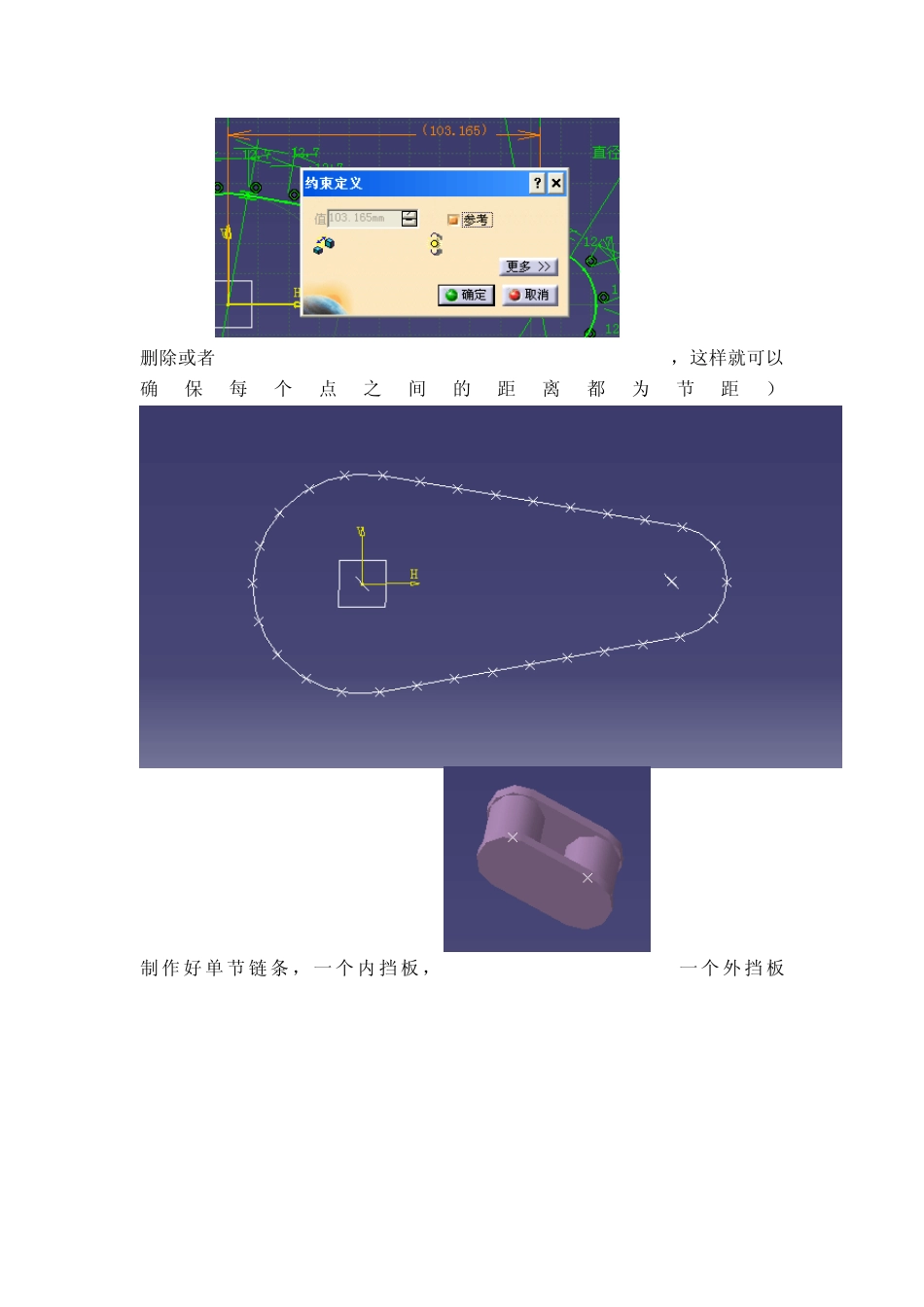

3/12
Catia 链轮链条仿真运动教程 Pany f Catia DMU 运动机构分析——链条链轮运动仿真 网上关于 catia 做柔性零件的运动仿真的资料比较少,(也许我没找到吧) 链条的模拟有看到过,但是都是单独做链条的模拟,没有加上链轮的一起仿真的。 下面做个链条与链轮一起运动的仿真教程,希望对不会的朋友有有些帮助。(做的不好也请见谅) (以下用两个链轮做例子) 首先确定所用链轮的参数——节距,滚子直径,齿数 z 1.z 2。 确定链条的运动轨迹。将两链轮的分度圆定位好, 然后用各种线条连接成自己需要的运动轨迹。 1 、如果只需要几节链条的模拟,那么只需在运动轨迹绘制几个点,(轨迹上的点与滚子中心点相合)每两个点之间的距离为所选链轮参数中的节距。这里强调一下,这里的距离是指两点间的直线距离。 2 、如果需要安装整条链条,那就需要将整条运动轨迹标以节距为间距标注好 n个点,确保相邻两点间距为节距。(这里说一下,由于之前两链轮已经约束了,所有点都约束后会出现过分约束,可以将其中一个链轮的其中一个约束去掉或者改为参考,比如将图中的 1 0 3 .1 6 5删除或者,这样就可以确保每个点之间的距离都为节距) 制作好单节链条,一 个内 挡 板 ,一 个外 挡 板,两点为滚子中心,距离等于节距。(我做的比较简单,只是个样子,把滚子和内挡板做一块了) 进入装配设计,导入各个零件。 将链条一内一外安装在轨迹上的点上,最后头尾相接。安装好链轮。如图所示 这里提醒下,做链条模拟每个链节都是独立的,都要进行接合定义,举个例子,如果你的整个链条由 50 节链节(即 50 个滚子)组成,那么你就得定义 51 个点曲线接合,49 个旋转接合。选的越多接合越多,如果你电脑牛 X,那可以选多点,如果电脑一般,就尽量少点吧。 进入 DMU 运动机构建立各种接合。 首先选择固定件,把运动轨迹做为固定件。 选平 面 接 合 。 选 择 内 挡 板 与 运 动 轨 迹 相 合 的 两个 面 建立每节链条与运动轨迹的运动接合。(我的方法是:此接合只要对内挡板和外挡板其中一个使用。但是需要对其所有的内挡板或者外挡板使用此接合。举个例子,我选择对内挡板使用约束,外挡板就不需要是用此接合------------还有一种方法就是:第一个点选择内挡板的,下一个点就是外挡板的,其实效果一样。),选择点与曲线接合,选择单节链条作为开始端,选择其中一个滚子中心与运动轨迹, 另一个...
