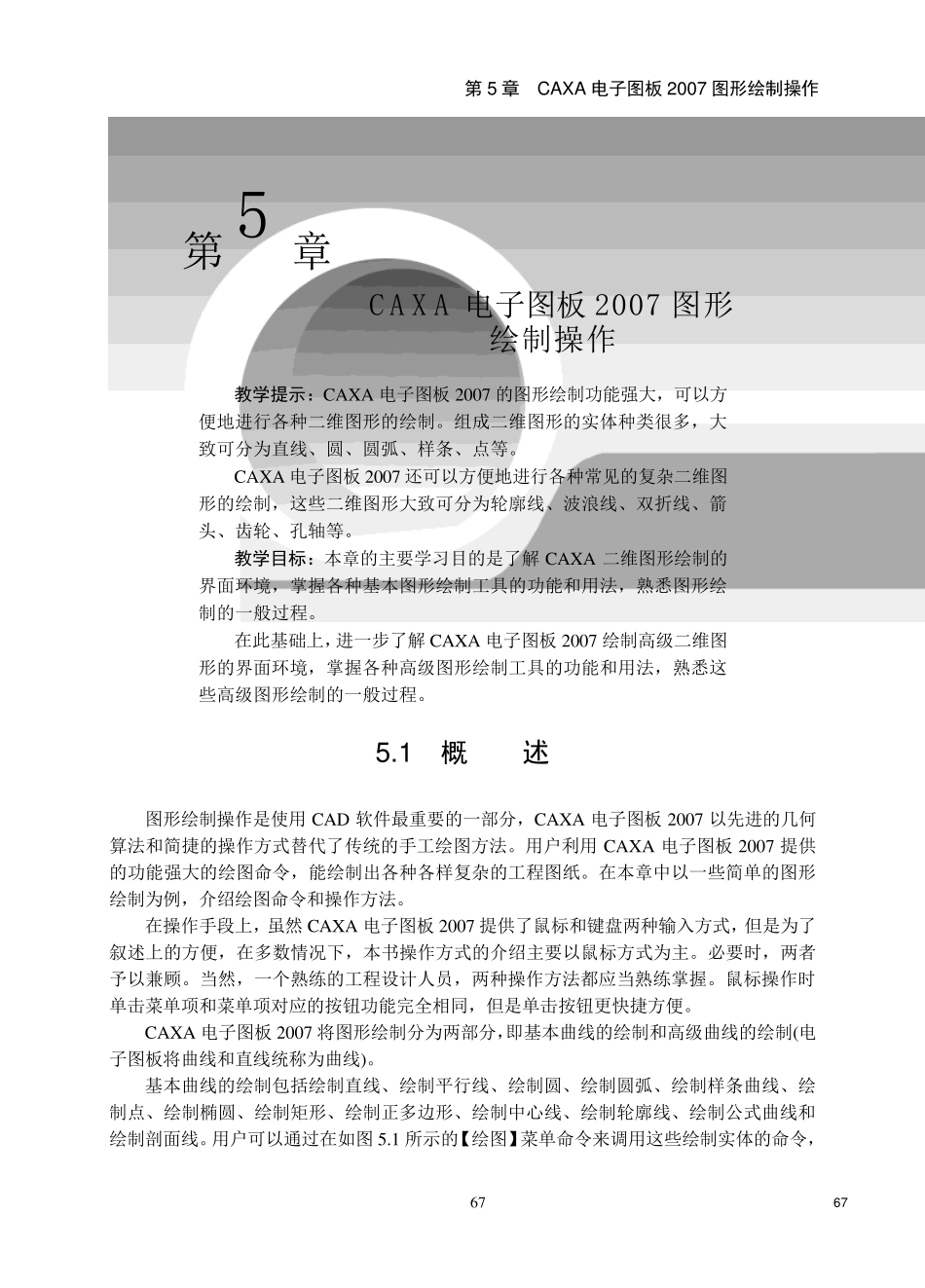

67 第5 章 CAXA 电子图板2007 图形绘制操作 67 第 章 C A X A 电子图板2007 图形 绘制操作 5 教学提示：CAXA 电子图板2007 的图形绘制功能强大，可以方便地进行各种二维图形的绘制。组成二维图形的实体种类很多，大致可分为直线、圆、圆弧、样条、点等。 CAXA 电子图板2007 还可以方便地进行各种常见的复杂二维图形的绘制，这些二维图形大致可分为轮廓线、波浪线、双折线、箭头、齿轮、孔轴等。 教学目标：本章的主要学习目的是了解 CAXA 二维图形绘制的界面环境，掌握各种基本图形绘制工具的功能和用法，熟悉图形绘制的一般过程。 在此基础上，进一步了解 CAXA 电子图板2007 绘制高级二维图形的界面环境，掌握各种高级图形绘制工具的功能和用法，熟悉这些高级图形绘制的一般过程。 5.1 概 述 图形绘制操作是使用 CAD 软件最重要的一部分，CAXA 电子图板 2007 以先进的几何算法和简捷的操作方式替代了传统的手工绘图方法。用户利用 CAXA 电子图板 2007 提供的功能强大的绘图命令，能绘制出各种各样复杂的工程图纸。在本章中以一些简单的图形绘制为例，介绍绘图命令和操作方法。 在操作手段上，虽然 CAXA 电子图板 2007 提供了鼠标和键盘两种输入方式，但是为了叙述上的方便，在多数情况下，本书操作方式的介绍主要以鼠标方式为主。必要时，两者予以兼顾。当然，一个熟练的工程设计人员，两种操作方法都应当熟练掌握。鼠标操作时单击菜单项和菜单项对应的按钮功能完全相同，但是单击按钮更快捷方便。 CAXA 电子图板 2007 将图形绘制分为两部分，即基本曲线的绘制和高级曲线的绘制(电子图板将曲线和直线统称为曲线)。 基本曲线的绘制包括绘制直线、绘制平行线、绘制圆、绘制圆弧、绘制样条曲线、绘制点、绘制椭圆、绘制矩形、绘制正多边形、绘制中心线、绘制轮廓线、绘制公式曲线和绘制剖面线。用户可以通过在如图 5.1 所示的【绘图】菜单命令来调用这些绘制实体的命令， CAXA 电子图板2007 基础教程与上机指导 68 也可以在如图5.2 所示的【绘图工具】工具栏(基本曲线工具栏)中调用这些绘制实体的命令。 图5.1 【绘图】菜单 图5.2 【绘图工具】工具栏 此外，在制图中还经常要绘制一些由简单图形元素组成的、重复出现的图形。例如在图纸幅面有限的情况下，我们可以使用双折线表示省略部分；又例如在机械制图中我们会经常绘制不同的轴和孔，还有各种箭头。绘制这些图形常常需要进行...
