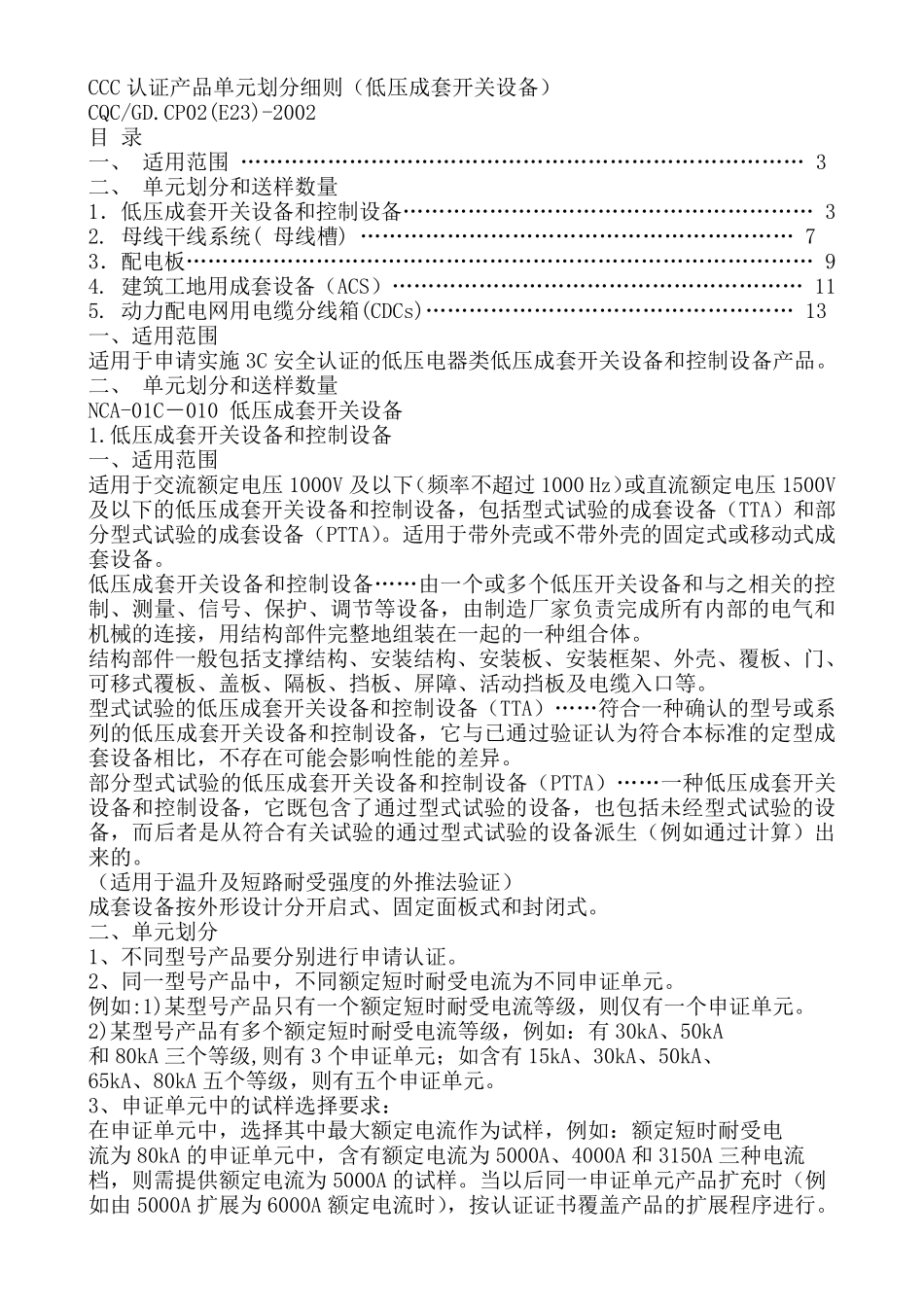

CCC认证产品单元划分细则(低压成套开关设备)

CCC 认证产品单元划分细则（低压成套开关设备） CQC/GD.CP02(E23)-2002 目 录 一、 适用范围 …………………………………………………………………… 3 二、 单元划分和送样数量 1．低压成套开关设备和控制设备………………………………………………… 3 2. 母线干线系统( 母线槽) …………………………………………………… 7 3．配电板…………………………………………………………………………… 9 4. 建筑工地用成套设备（ACS）………………………………………………… 11 5. 动力配电网用电缆分线箱(CDCs)…………………………………………… 13 一、适用范围 适用于申请实施 3C 安全认证的低压电器类低压成套开关设备和控制设备产品。 二、 单元划分和送样数量 NCA-01C－010 低压成套开关设备 1.低压成套开关设备和控制设备 一、适用范围 适用于交流额定电压1000V 及以下（频率不超过 1000 Hz）或直流额定电压1500V及以下的低压成套开关设备和控制设备，包括型式试验的成套设备（TTA）和部分型式试验的成套设备（PTTA）。适用于带外壳或不带外壳的固定式或移动式成套设备。 低压成套开关设备和控制设备……由一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。 结构部件一般包括支撑结构、安装结构、安装板、安装框架、外壳、覆板、门、可移式覆板、盖板、隔板、挡板、屏障、活动挡板及电缆入口等。 型式试验的低压成套开关设备和控制设备（TTA）……符合一种确认的型号或系列的低压成套开关设备和控制设备，它与已通过验证认为符合本标准的定型成套设备相比 ，不存 在可能 会 影 响 性 能 的差 异 。 部分型式试验的低压成套开关设备和控制设备（PTTA）……一种低压成套开关设备和控制设备，它既 包含 了 通过型式试验的设备，也 包括未 经 型式试验的设备，而 后 者 是 从 符合有关试验的通过型式试验的设备派 生 （例 如 通过计 算 ）出来 的。 （适用于温 升 及短 路 耐 受 强 度 的外推 法 验证） 成套设备按 外形 设计 分开启 式、固定面 板式和封 闭 式。 二、单元划分 1、不同 型号产品要 分别 进 行 申请认证。 2、同 一型号产品中 ，不同 额定短 时 耐 受 电流为不同 申证单元。 例 如 :1)某 型...
