CCD靶面尺寸划分

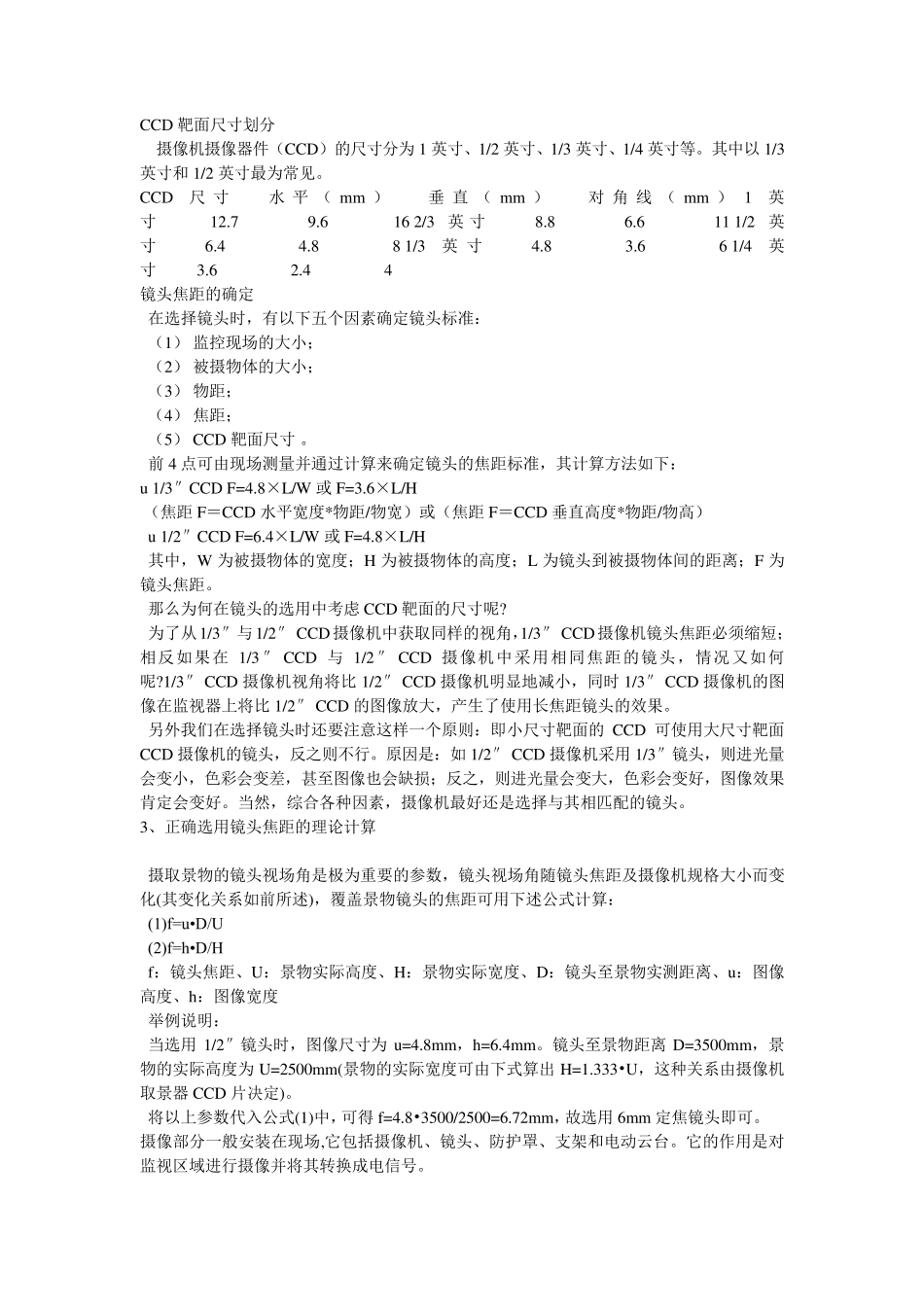

CCD靶面尺寸划分_第1页
1/7

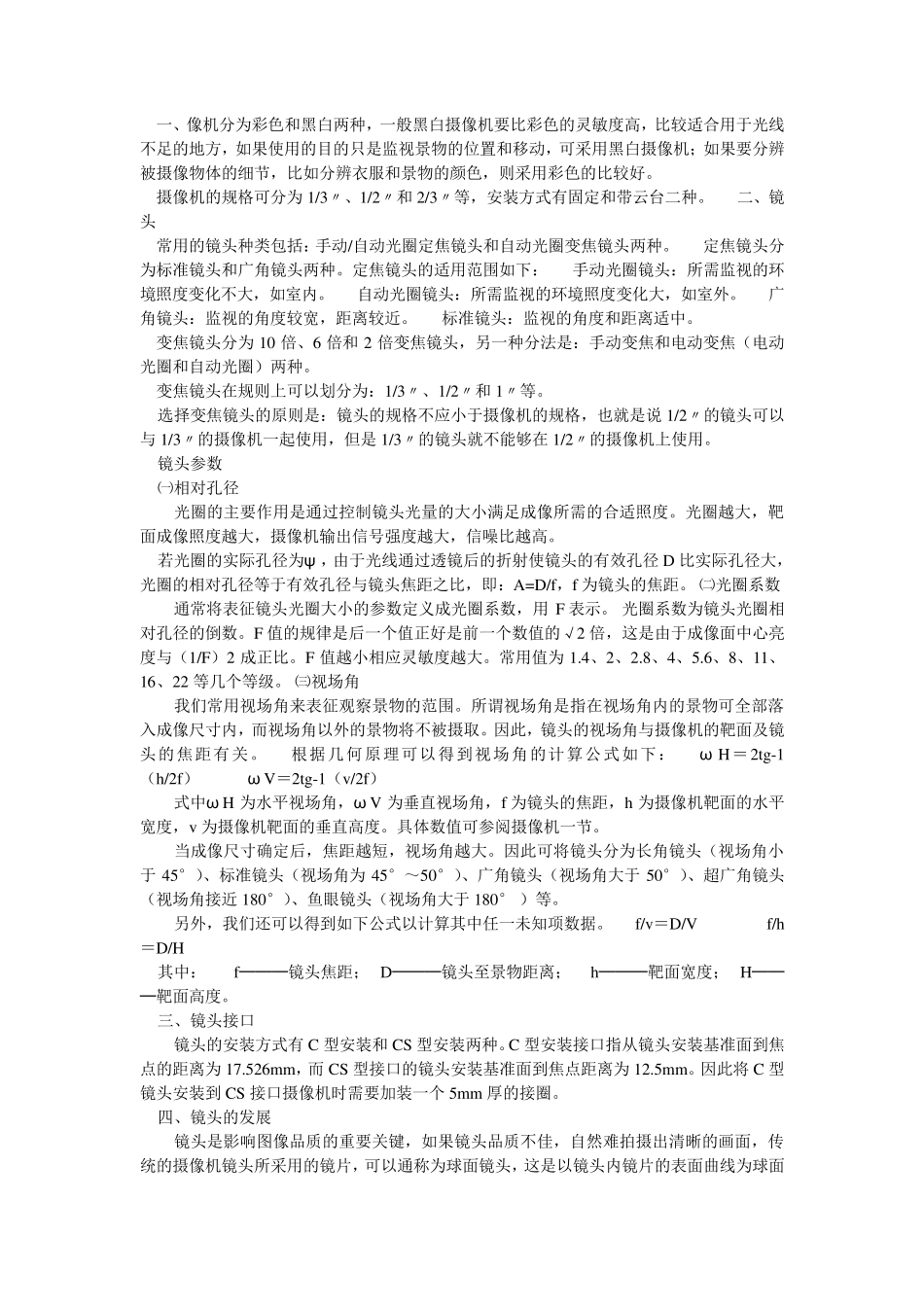

CCD靶面尺寸划分_第2页
2/7

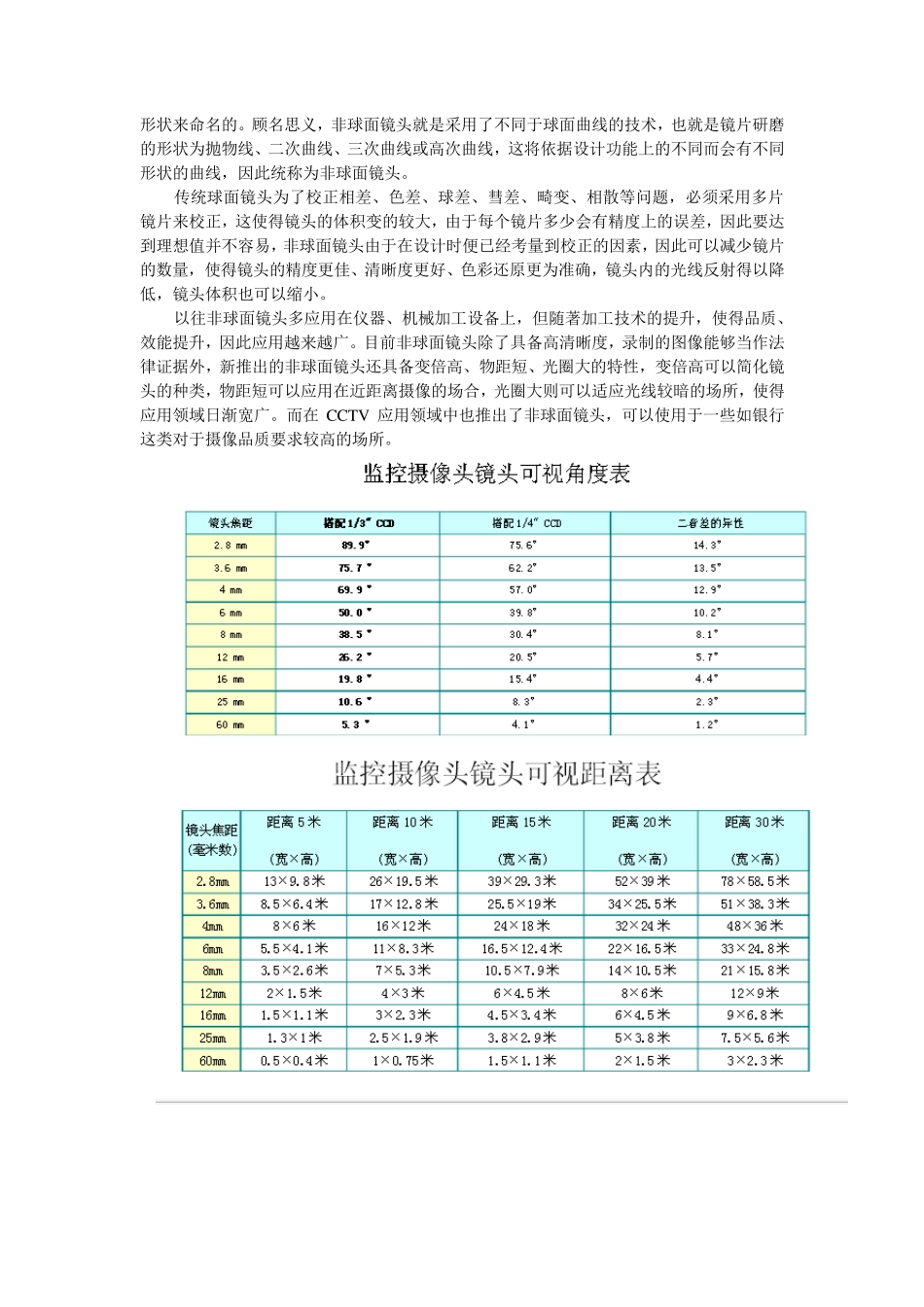

CCD靶面尺寸划分_第3页
3/7
CCD 靶面尺寸划分 摄像机摄像器件(CCD)的尺寸分为1 英寸、1/2 英寸、1/3 英寸、1/4 英寸等。其中以1/3英寸和1/2 英寸最为常见。 CCD尺寸 水平(mm ) 垂直(mm ) 对角线(mm ) 1英寸 12.7 9.6 16 2/3 英寸 8.8 6.6 11 1/2英寸 6.4 4.8 8 1/3英寸 4.8 3.6 6 1/4英寸 3.6 2.4 4 镜头焦距的确定 在选择镜头时,有以下五个因素确定镜头标准: (1) 监控现场的大小; (2) 被摄物体的大小; (3) 物距; (4) 焦距; (5) CCD 靶面尺寸 。 前4 点可由现场测量并通过计算来确定镜头的焦距标准,其计算方法如下: u 1/3″CCD F=4.8×L/W 或 F=3.6×L/H (焦距F=CCD 水平宽度*物距/物宽)或(焦距F=CCD 垂直高度*物距/物高) u 1/2″CCD F=6.4×L/W 或 F=4.8×L/H 其中,W 为被摄物体的宽度;H 为被摄物体的高度;L 为镜头到被摄物体间的距离;F 为镜头焦距。 那么为何在镜头的选用中考虑 CCD 靶面的尺寸呢? 为了从1/3″与1/2″ CCD 摄像机中获取同样的视角,1/3″ CCD摄像机镜头焦距必须缩短;相反如果在1/3″ CCD 与 1/2″ CCD 摄像机中采用相同焦距的镜头,情况又如何呢?1/3″ CCD 摄像机视角将比 1/2″ CCD 摄像机明显地减小,同时1/3″ CCD 摄像机的图像在监视器上将比 1/2″ CCD 的图像放大,产生了使用长焦距镜头的效果。 另外我们在选择镜头时还要注意这样一个原则:即小尺寸靶面的CCD 可使用大尺寸靶面CCD 摄像机的镜头,反之则不行。原因是:如1/2″ CCD 摄像机采用 1/3″镜头,则进光量会变小,色彩会变差,甚至图像也会缺损;反之,则进光量会变大,色彩会变好,图像效果肯定会变好。当然,综合各种因素,摄像机最好还是选择与其相匹配的镜头。 3、正确选用镜头焦距的理论计算 摄取景物的镜头视场角是极为重要的参数,镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述),覆盖景物镜头的焦距可用下述公式计算: (1)f=u•D/U (2)f=h•D/H f:镜头焦距、U:景物实际高度、H:景物实际宽度、D:镜头至景物实测距离、u:图像高度、h:图像宽度 举例说明: 当选用 1/2″镜头时,图像尺寸为u=4.8mm,h=6.4mm。镜头至景物距离 D=3500mm,景物的实际高度为U=2500mm(景物的实际宽度可由下式算出H=1.333•U,这种关系由摄像机取景器CCD 片 决 定)。 将以上参数代 入 公式(1)中,可得 f=4.8•3500/2500=6.72...
