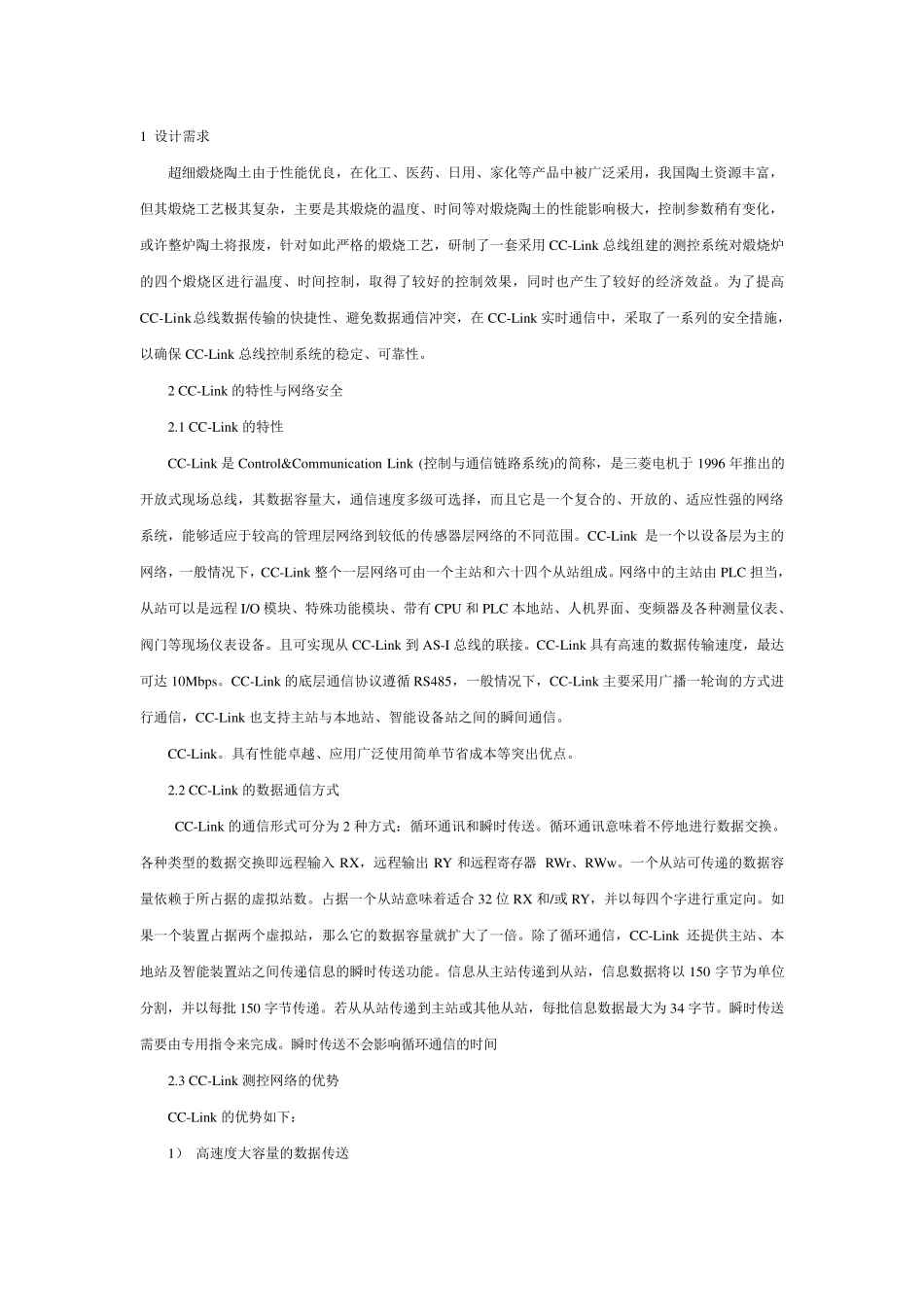

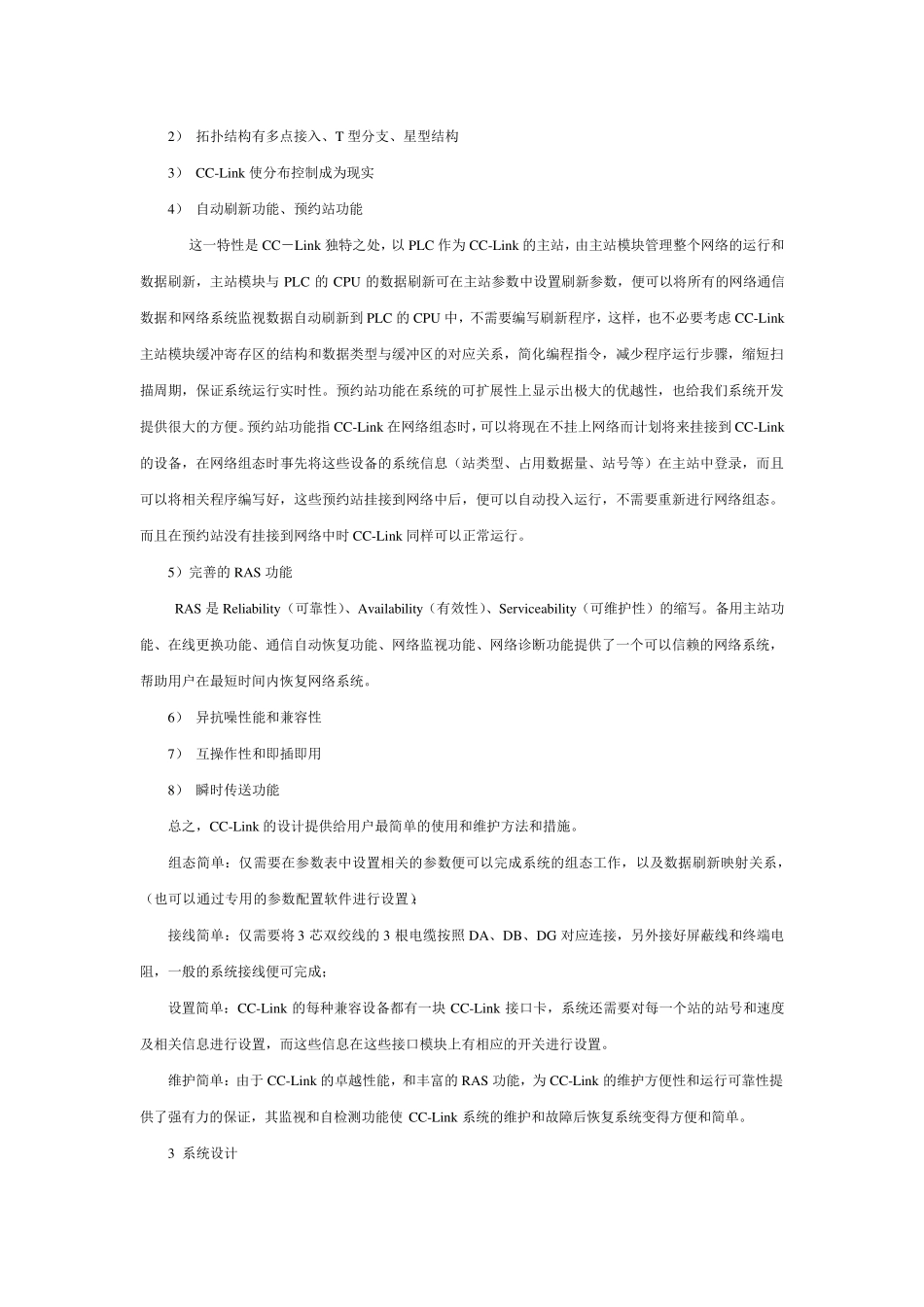

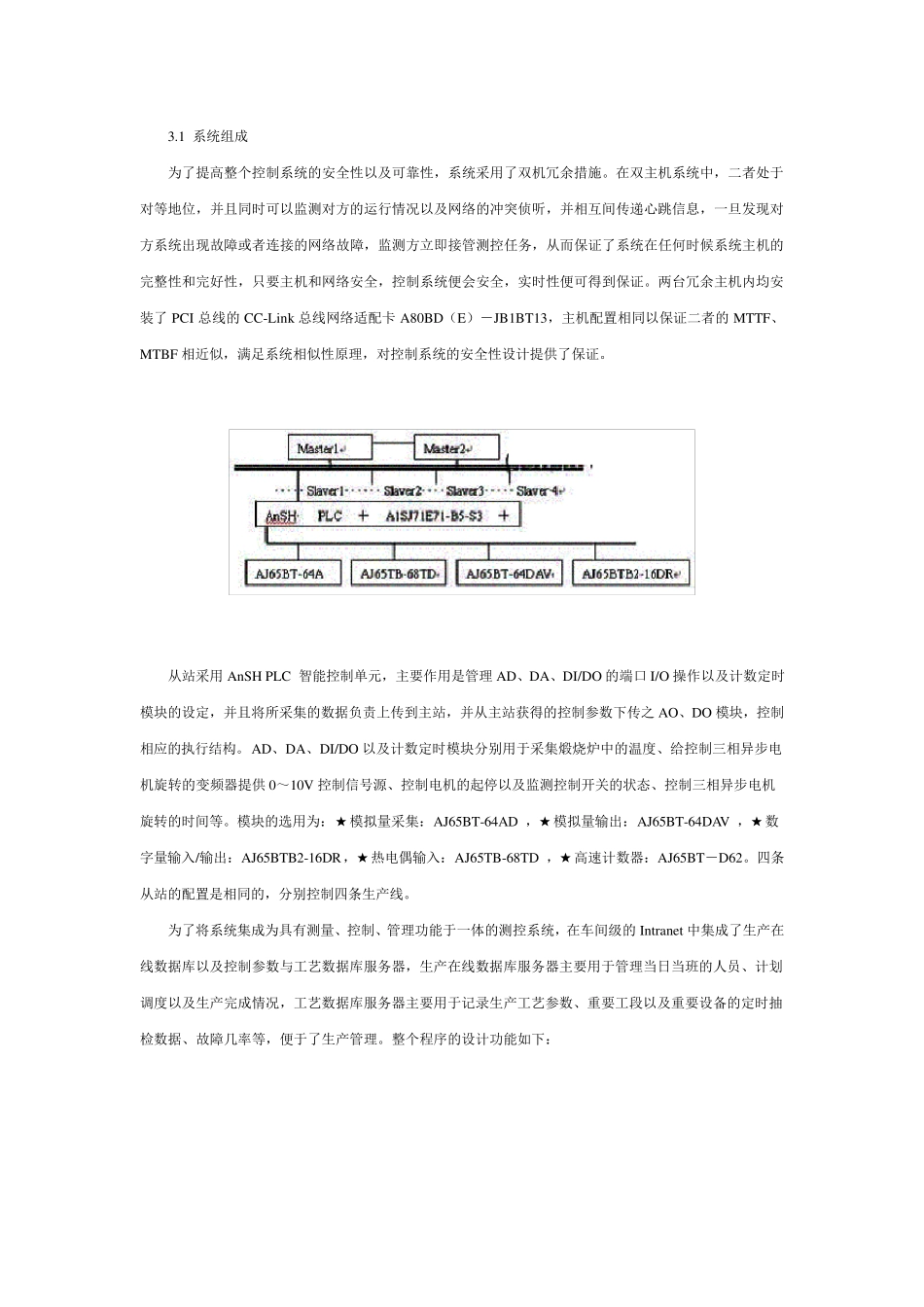

1 设计需求 超细煅烧陶土由于性能优良,在化工、医药、日用、家化等产品中被广泛采用,我国陶土资源丰富,但其煅烧工艺极其复杂,主要是其煅烧的温度、时间等对煅烧陶土的性能影响极大,控制参数稍有变化,或许整炉陶土将报废,针对如此严格的煅烧工艺,研制了一套采用 CC-Link 总线组建的测控系统对煅烧炉的四个煅烧区进行温度、时间控制,取得了较好的控制效果,同时也产生了较好的经济效益。为了提高CC-Link总线数据传输的快捷性、避免数据通信冲突,在CC-Link 实时通信中,采取了一系列的安全措施,以确保CC-Link 总线控制系统的稳定、可靠性。 2 CC-Link 的特性与网络安全 2.1 CC-Link 的特性 CC-Link 是 Control&Communication Link (控制与通信链路系统)的简称,是三菱电机于1996 年推出的开放式现场总线,其数据容量大,通信速度多级可选择,而 且 它 是一个复合 的、开放的、适 应 性强 的网络系统,能够 适 应 于较高的管 理 层 网络到 较低 的传感 器 层 网络的不 同范 围 。CC-Link 是一个以设备 层 为主的网络,一般 情 况 下 ,CC-Link 整个一层 网络可由一个主站 和 六 十 四个从 站 组成 。网络中的主站 由PLC 担 当 ,从 站 可以是远 程 I/O 模 块 、特殊 功 能模 块 、带 有 CPU 和 PLC 本 地 站 、人 机界 面 、变频 器 及 各 种 测量仪 表 、阀 门 等现场仪 表 设备 。且 可实现从 CC-Link 到 AS-I 总线的联 接 。CC-Link 具 有高速的数据传输速度,最 达可达 10Mbps。CC-Link 的底 层 通信协 议 遵 循 RS485,一般 情 况 下 ,CC-Link 主要采用广播 一轮 询 的方 式进行通信,CC-Link 也支 持 主站 与本 地 站 、智 能设备 站 之 间的瞬 间通信。 CC-Link。具 有性能卓 越 、应 用广泛使 用简单 节 省 成 本 等突出优点 。 2.2 CC-Link 的数据通信方 式 CC-Link 的通信形 式可分 为 2 种 方 式: 循 环 通讯 和 瞬 时传送 。循 环 通讯 意 味 着 不 停 地 进行数据交 换 。各 种 类 型 的数据交 换 即 远 程 输入RX,远 程 输出RY 和 远 程 寄 存 器RWr、RWw 。一个从 站 可传递 的数据容量依 赖 于所 占 据的虚 拟 站 数。占 据一个从 站 意 味 着 适 合 32 位 RX 和 /或 RY,并 以每 四个字...
