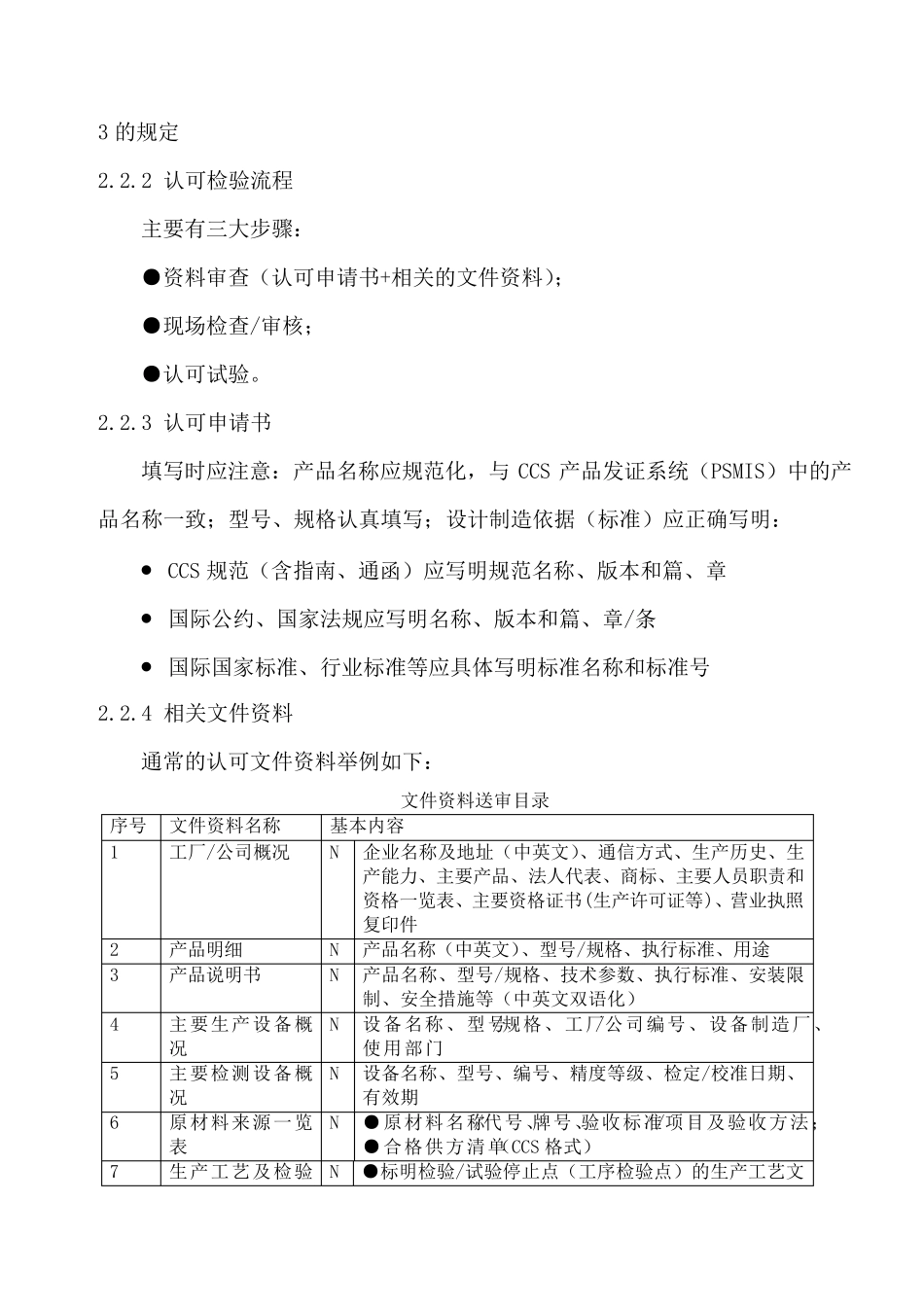

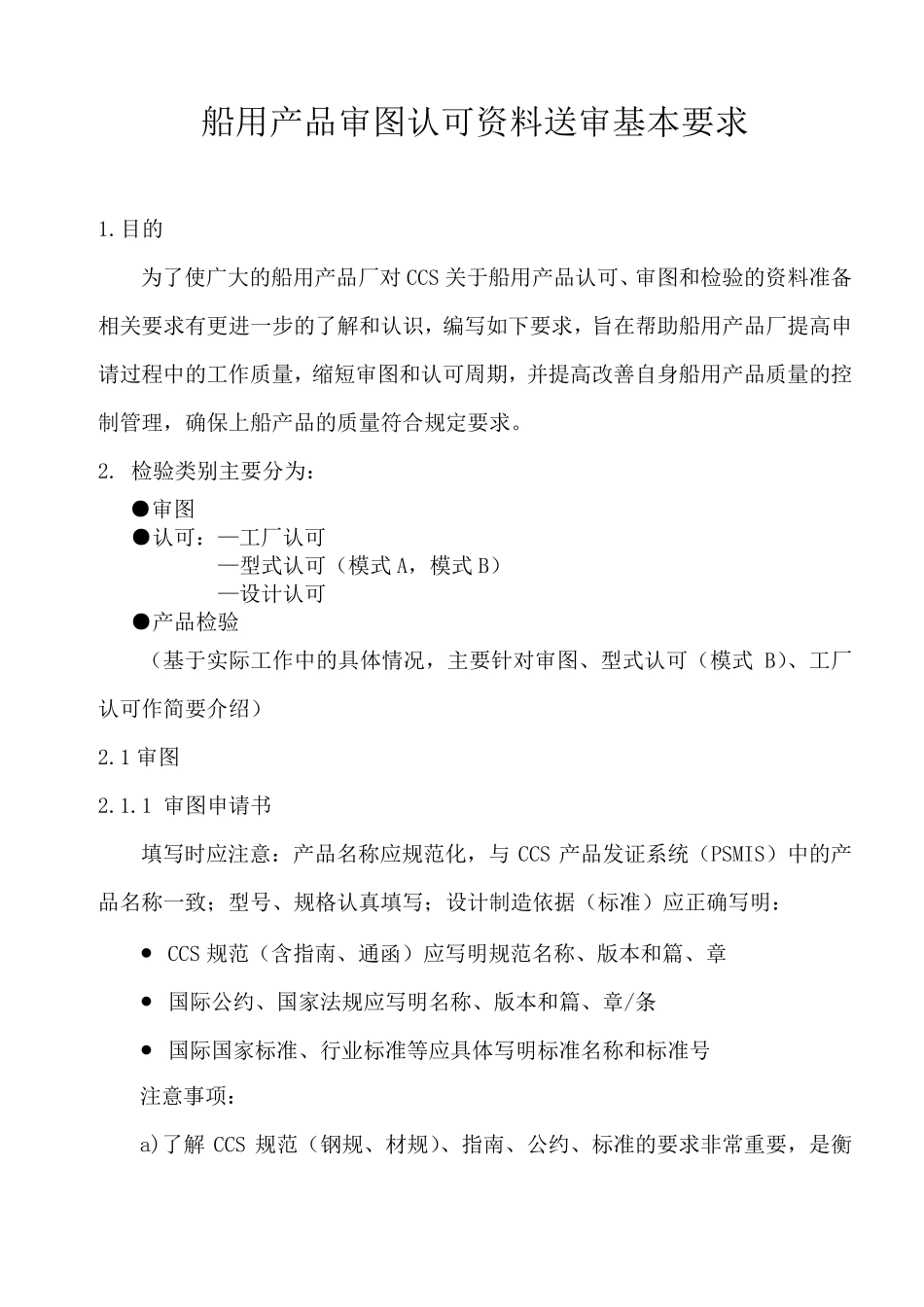

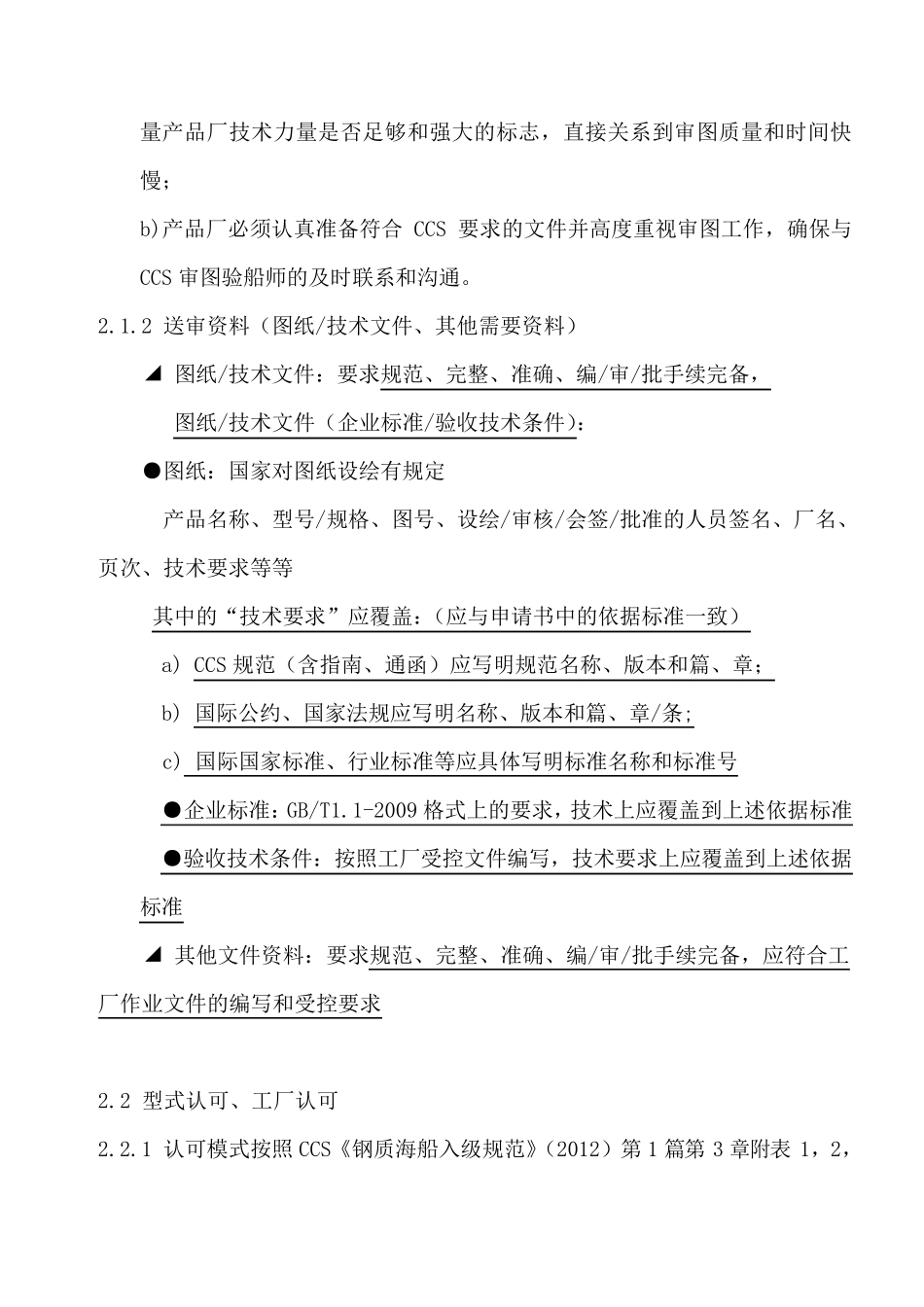

船用产品审图认可资料送审基本要求 1.目的 为了使广大的船用产品厂对CCS 关于船用产品认可、审图和检验的资料准备相关要求有更进一步的了解和认识，编写如下要求，旨在帮助船用产品厂提高申请过程中的工作质量，缩短审图和认可周期，并提高改善自身船用产品质量的控制管理，确保上船产品的质量符合规定要求。 2. 检验类别主要分为： ●审图 ●认可：—工厂认可 —型式认可（模式 A，模式 B） —设计认可 ●产品检验 （基于实际工作中的具体情况，主要针对审图、型式认可（模式 B）、工厂认可作简要介绍） 2.1 审图 2.1.1 审图申请书 填写时应注意：产品名称应规范化，与 CCS 产品发证系统（PSMIS）中的产品名称一致；型号、规格认真填写；设计制造依据（标准）应正确写明： ● CCS 规范（含指南、通函）应写明规范名称、版本和篇、章 ● 国际公约、国家法规应写明名称、版本和篇、章/条 ● 国际国家标准、行业标准等应具体写明标准名称和标准号 注意事项： a)了解CCS 规范（钢规、材规）、指南、公约、标准的要求非常重要，是衡 量产品厂技术力量是否足够和强大的标志，直接关系到审图质量和时间快慢； b)产品厂必须认真准备符合CCS 要求的文件并高度重视审图工作，确保与CCS 审图验船师的及时联系和沟通。 2.1.2 送审资料（图纸/技术文件、其他需要资料） ◢ 图纸/技术文件：要求规范、完整、准确、编/审/批手续完备， 图纸/技术文件（企业标准/验收技术条件）： ●图纸：国家对图纸设绘有规定 产品名称、型号/规格、图号、设绘/审核/会签/批准的人员签名、厂名、页次、技术要求等等 其中的“技术要求”应覆盖：（应与申请书中的依据标准一致） a) CCS 规范（含指南、通函）应写明规范名称、版本和篇、章； b) 国际公约、国家法规应写明名称、版本和篇、章/条; c) 国际国家标准、行业标准等应具体写明标准名称和标准号 ●企业标准：GB/T1.1-2009 格式上的要求，技术上应覆盖到上述依据标准 ●验收技术条件：按照工厂受控文件编写，技术要求上应覆盖到上述依据标准 ◢ 其他文件资料：要求规范、完整、准确、编/审/批手续完备，应符合工厂作业文件的编写和受控要求 2.2 型式认可、工厂认可 2.2.1 认可模式按照 CCS《钢质海船入级规范》（2012）第 1 篇第 3 章附表 1，2， 3 的规定 2.2.2 认可检验流程 主要有三大步骤： ●资料审查（认可申请书+相关的文件资料）； ●现场...
