CCX6低压闭封式母线槽技术规范书

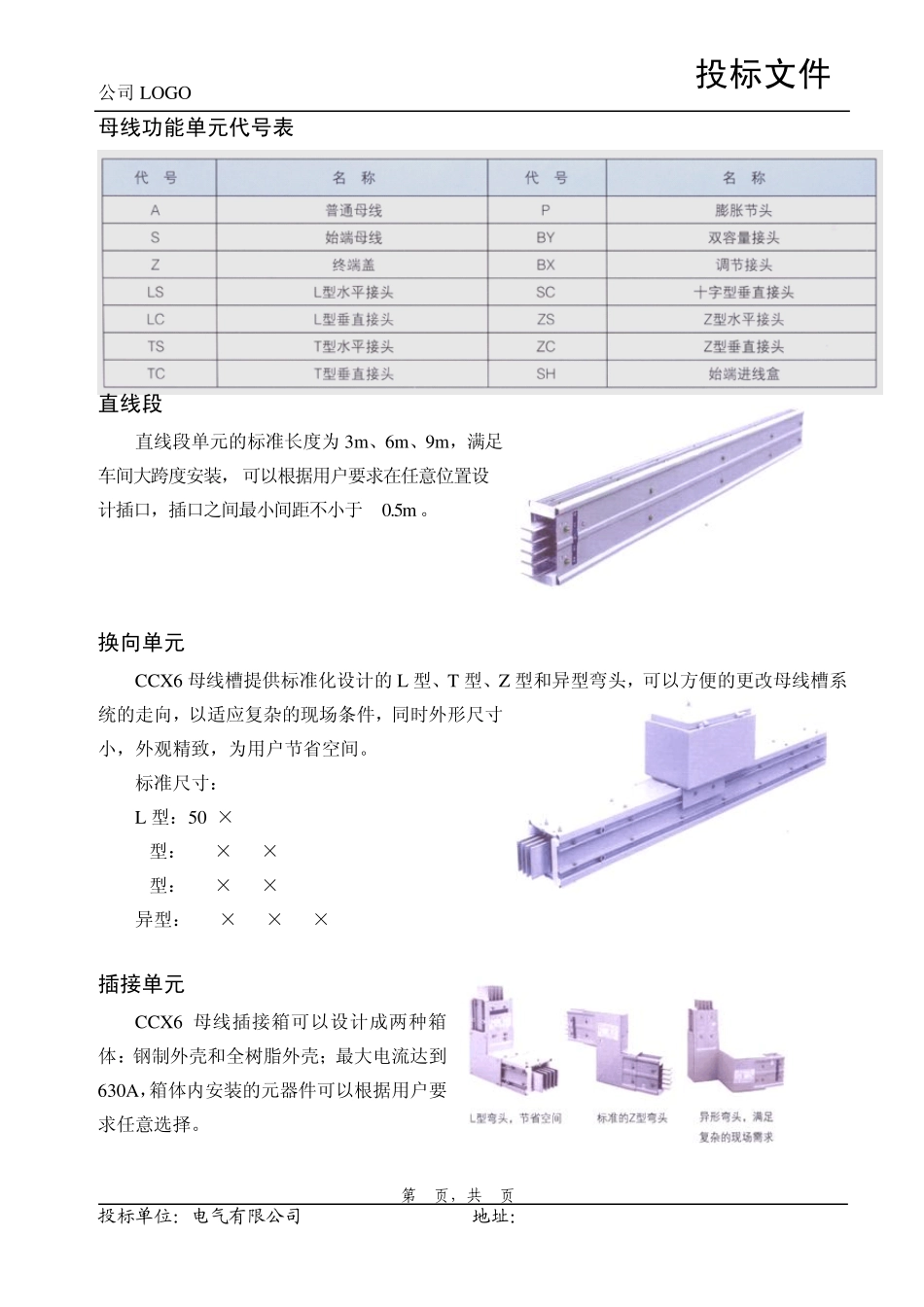

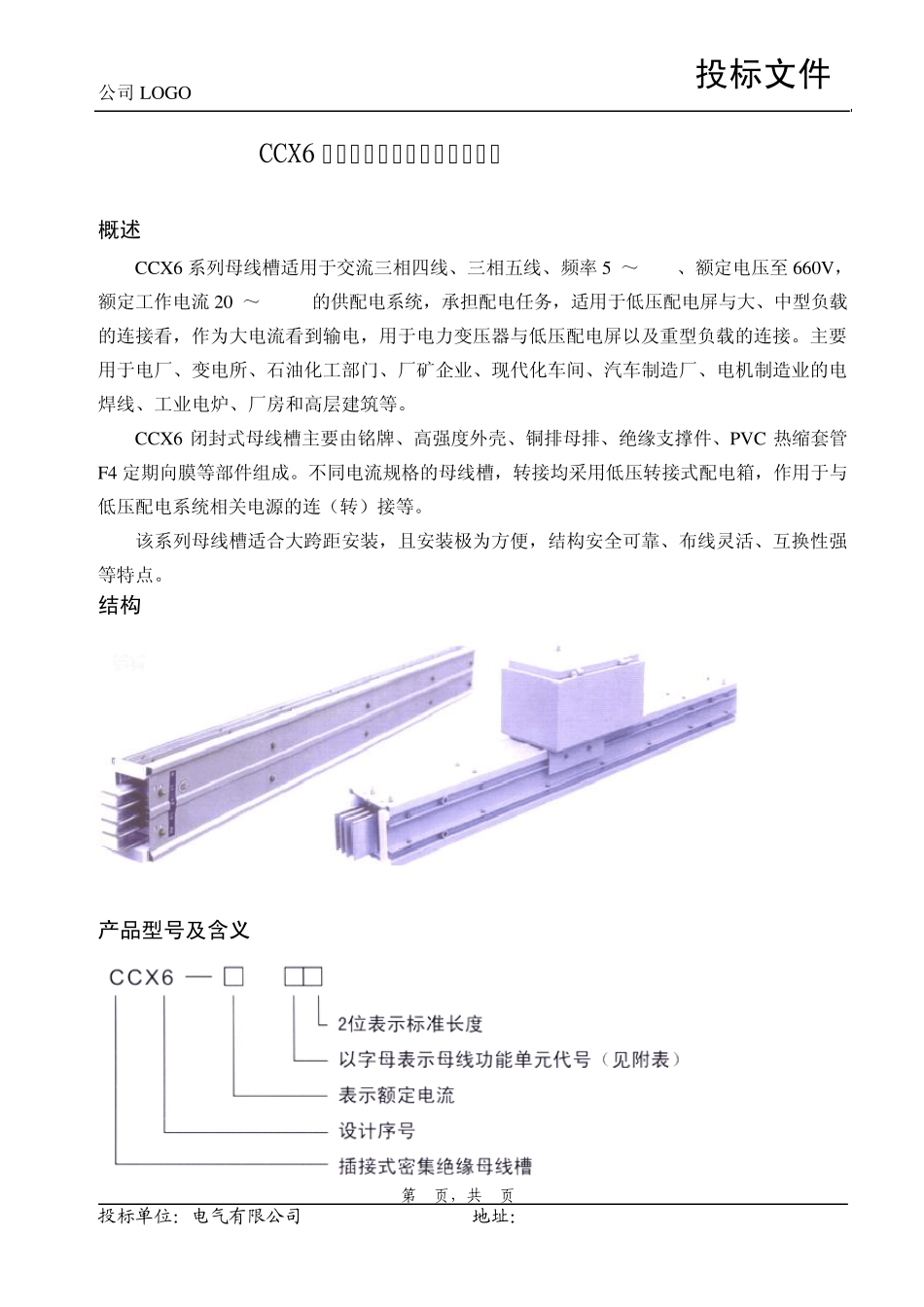

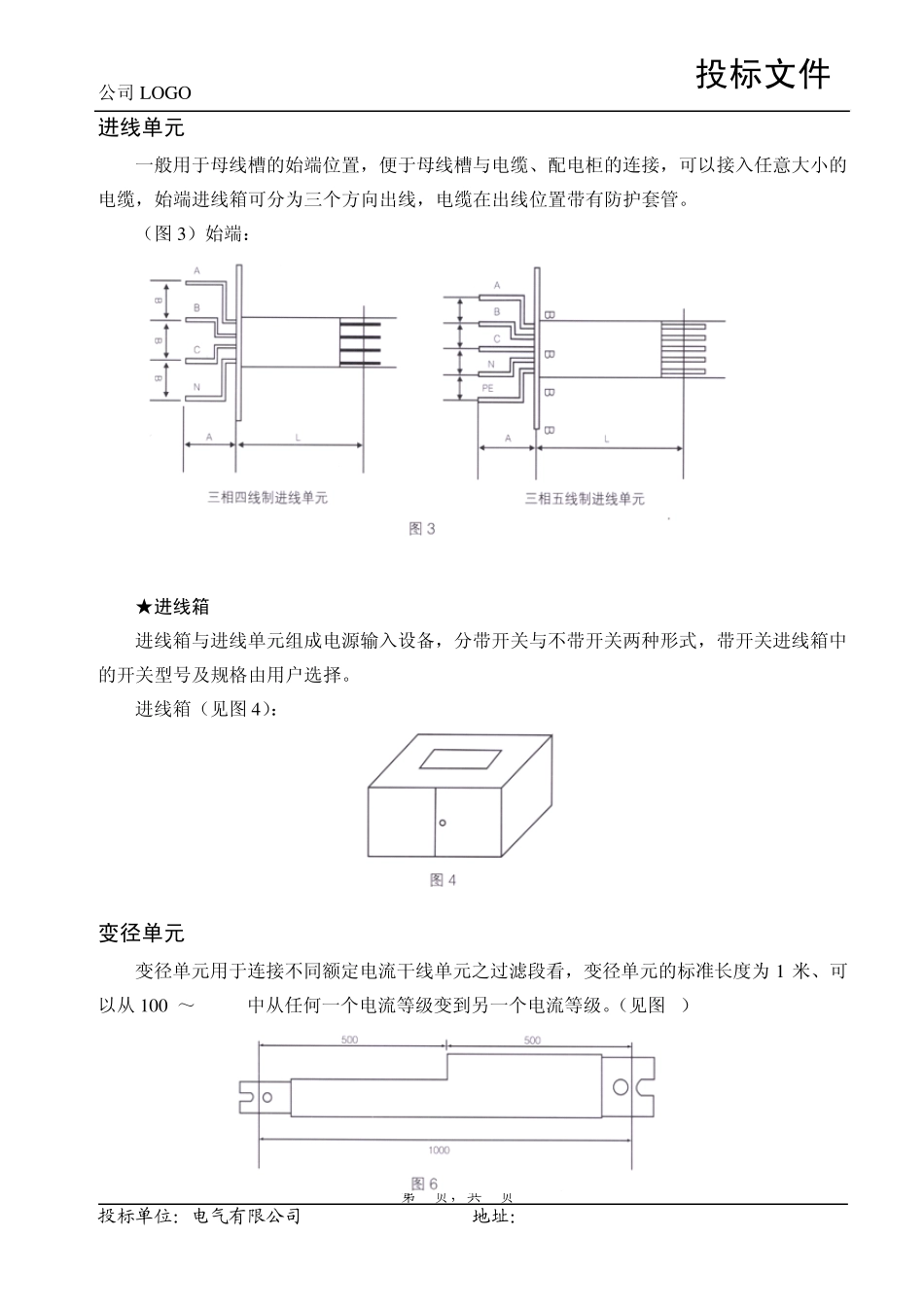

公司LOGO 投标文件 第1页，共8页 投标单位：电气有限公司 地址： CCX6 低压闭封式母线槽技术规范书 概述 CCX 6 系列母线槽适用于交流三相四线、三相五线、频率 50～60Hz、额定电压至 660V ，额定工作电流200～4000A的供配电系统，承担配电任务，适用于低压配电屏与大、中型负载的连接看，作为大电流看到输电，用于电力变压器与低压配电屏以及重型负载的连接。主要用于电厂、变电所、石油化工部门、厂矿企业、现代化车间、汽车制造厂、电机制造业的电焊线、工业电炉、厂房和高层建筑等。 CCX 6 闭封式母线槽主要由铭牌、高强度外壳、铜排母排、绝缘支撑件、PV C 热缩套管F4 定期向膜等部件组成。不同电流规格的母线槽，转接均采用低压转接式配电箱，作用于与低压配电系统相关电源的连（转）接等。 该系列母线槽适合大跨距安装，且安装极为方便，结构安全可靠、布线灵活、互换性强等特点。 结构 产品型号及含义 公司LOGO 投标文件 第2页，共8页 投标单位：电气有限公司 地址： 母线功能单元代号表 直线段 直线段单元的标准长度为3m 、6m 、9m ，满足车间大跨度安装，可以根据用户要求在任意位置设计插口，插口之间最小间距不小于0.5m 。 换向单元 CCX6 母线槽提供标准化设计的L 型、T 型、Z 型和异型弯头，可以方便的更改母线槽系统的走向，以适应复杂的现场条件，同时外形尺寸小，外观精致，为用户节省空间。 标准尺寸： L 型：500×500 T型：500×500×500 Z型：500×300×500 异型：500×500×500×500 插接单元 CCX6 母线插接箱可以设计成两种箱体：钢制外壳和全树脂外壳；最大电流达到630A，箱体内安装的元器件可以根据用户要求任意选择。 公司LOGO 投标文件 第3页，共8页 投标单位：电气有限公司 地址： 进线单元 一般用于母线槽的始端位置，便于母线槽与电缆、配电柜的连接，可以接入任意大小的电缆，始端进线箱可分为三个方向出线，电缆在出线位置带有防护套管。 （图 3）始端： ★进线箱 进线箱与进线单元组成电源输入设备，分带开关与不带开关两种形式，带开关进线箱中的开关型号及规格由用户选择。 进线箱（见图 4）： 变径单元 变径单元用于连接不同额定电流干线单元之过滤段看，变径单元的标准长度为 1 米、可以从 100A～5000A中从任何一个电流等级变到另一个电流等级。（见图 6） 公司LOGO 投标文件 第4页，共8页 投标单位：电气有限公司 地址： 膨胀单元...
