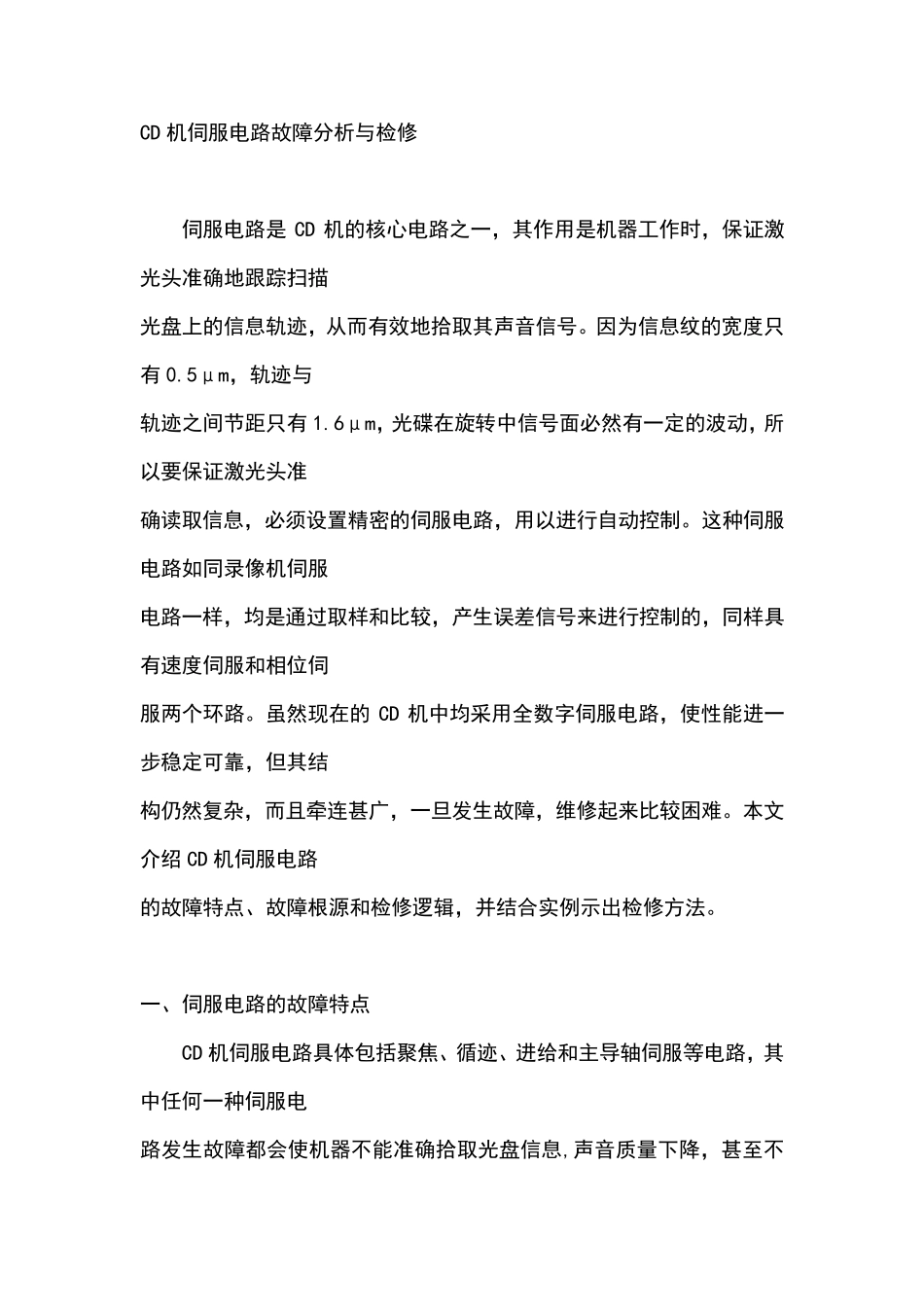

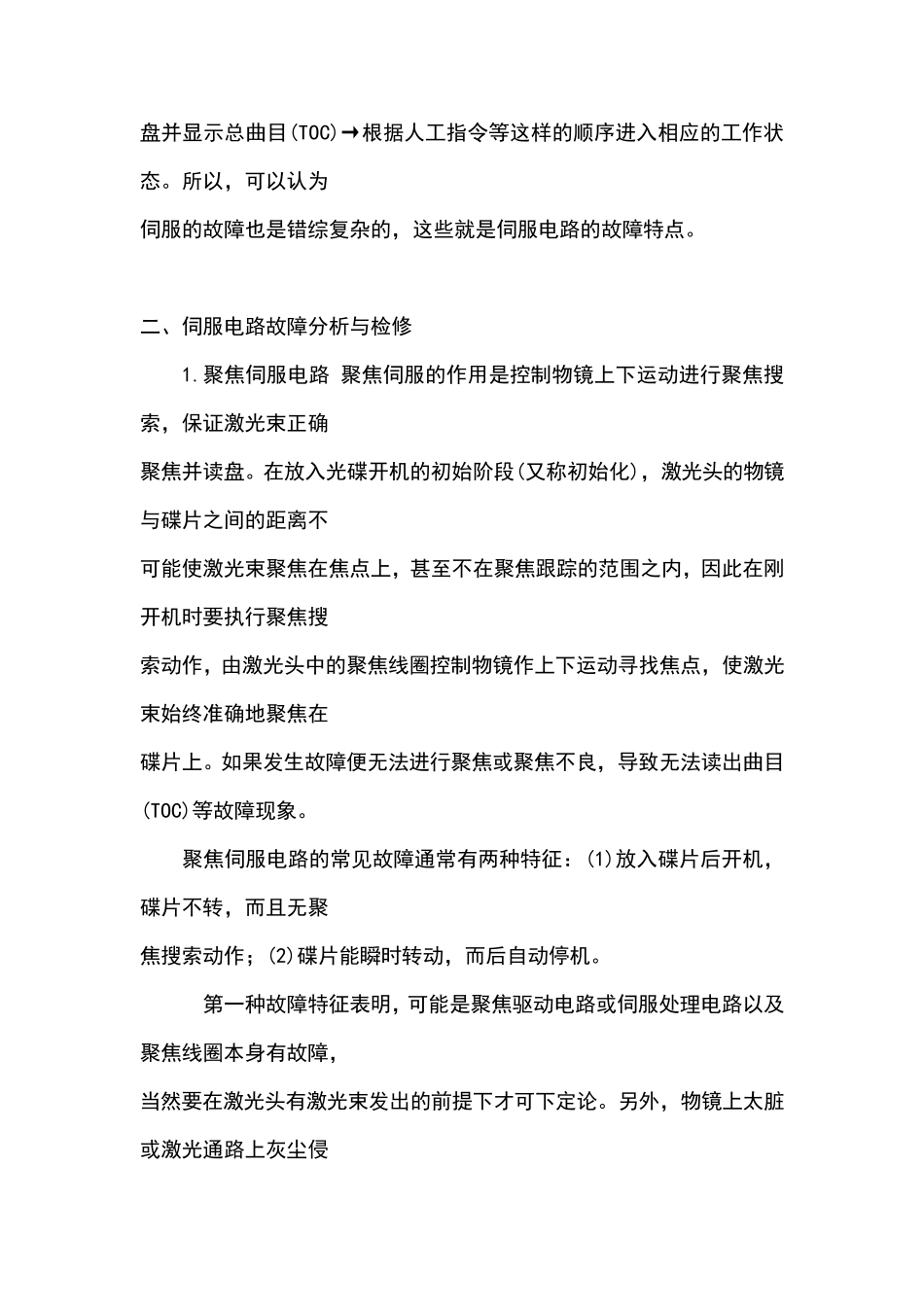

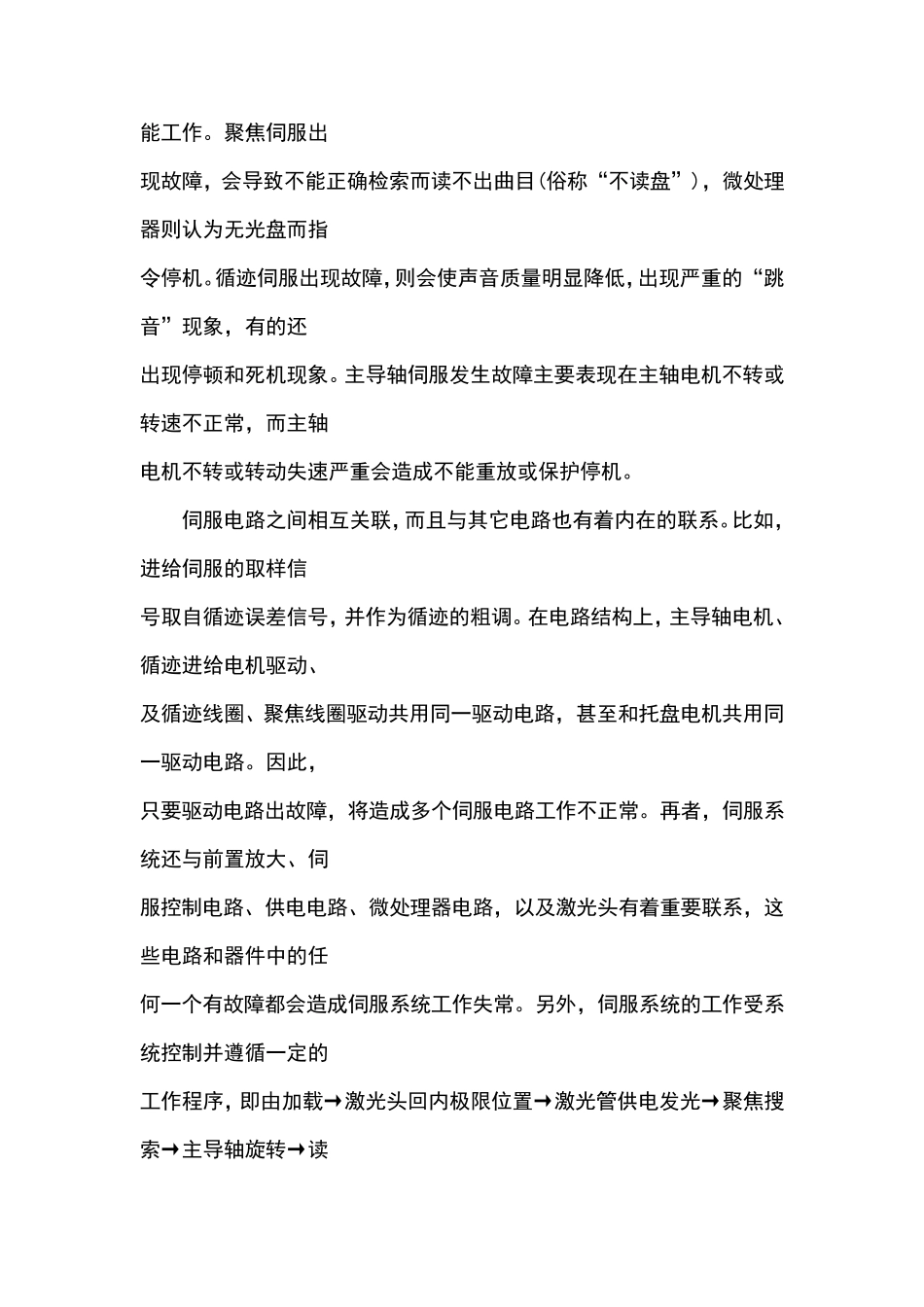

CD 机伺服电路故障分析与检修 伺服电路是CD 机的核心电路之一，其作用是机器工作时，保证激光头准确地跟踪扫描 光盘上的信息轨迹，从而有效地拾取其声音信号。因为信息纹的宽度只有0.5μm，轨迹与 轨迹之间节距只有1.6μm，光碟在旋转中信号面必然有一定的波动，所以要保证激光头准 确读取信息，必须设置精密的伺服电路，用以进行自动控制。这种伺服电路如同录像机伺服 电路一样，均是通过取样和比较，产生误差信号来进行控制的，同样具有速度伺服和相位伺 服两个环路。虽然现在的CD 机中均采用全数字伺服电路，使性能进一步稳定可靠，但其结 构仍然复杂，而且牵连甚广，一旦发生故障，维修起来比较困难。本文介绍 CD 机伺服电路 的故障特点、故障根源和检修逻辑，并结合实例示出检修方法。 一、伺服电路的故障特点 CD 机伺服电路具体包括聚焦、循迹、进给和主导轴伺服等电路，其中任何一种伺服电 路发生故障都会使机器不能准确拾取光盘信息,声音质量下降，甚至不能工作。聚焦伺服出 现故障，会导致不能正确检索而读不出曲目(俗称“不读盘”)，微处理器则认为无光盘而指 令停机。循迹伺服出现故障，则会使声音质量明显降低，出现严重的“跳音”现象，有的还 出现停顿和死机现象。主导轴伺服发生故障主要表现在主轴电机不转或转速不正常，而主轴 电机不转或转动失速严重会造成不能重放或保护停机。 伺服电路之间相互关联，而且与其它电路也有着内在的联系。比如，进给伺服的取样信 号取自循迹误差信号，并作为循迹的粗调。在电路结构上，主导轴电机、循迹进给电机驱动、 及循迹线圈、聚焦线圈驱动共用同一驱动电路，甚至和托盘电机共用同一驱动电路。因此， 只要驱动电路出故障，将造成多个伺服电路工作不正常。再者，伺服系统还与前置放大、伺 服控制电路、供电电路、微处理器电路，以及激光头有着重要联系，这些电路和器件中的任 何一个有故障都会造成伺服系统工作失常。另外，伺服系统的工作受系统控制并遵循一定的 工作程序，即由加载→激光头回内极限位置→激光管供电发光→聚焦搜索→主导轴旋转→读 盘并显示总曲目(TOC)→根据人工指令等这样的顺序进入相应的工作状态。所以，可以认为 伺服的故障也是错综复杂的，这些就是伺服电路的故障特点。 二、伺服电路故障分析与检修 1.聚焦伺服电路 聚焦伺服的作用是控制物镜上下运动进行聚焦搜索，保证激光束正确 聚焦并读盘。在放入光碟开机的初始阶段(又称初始化...
