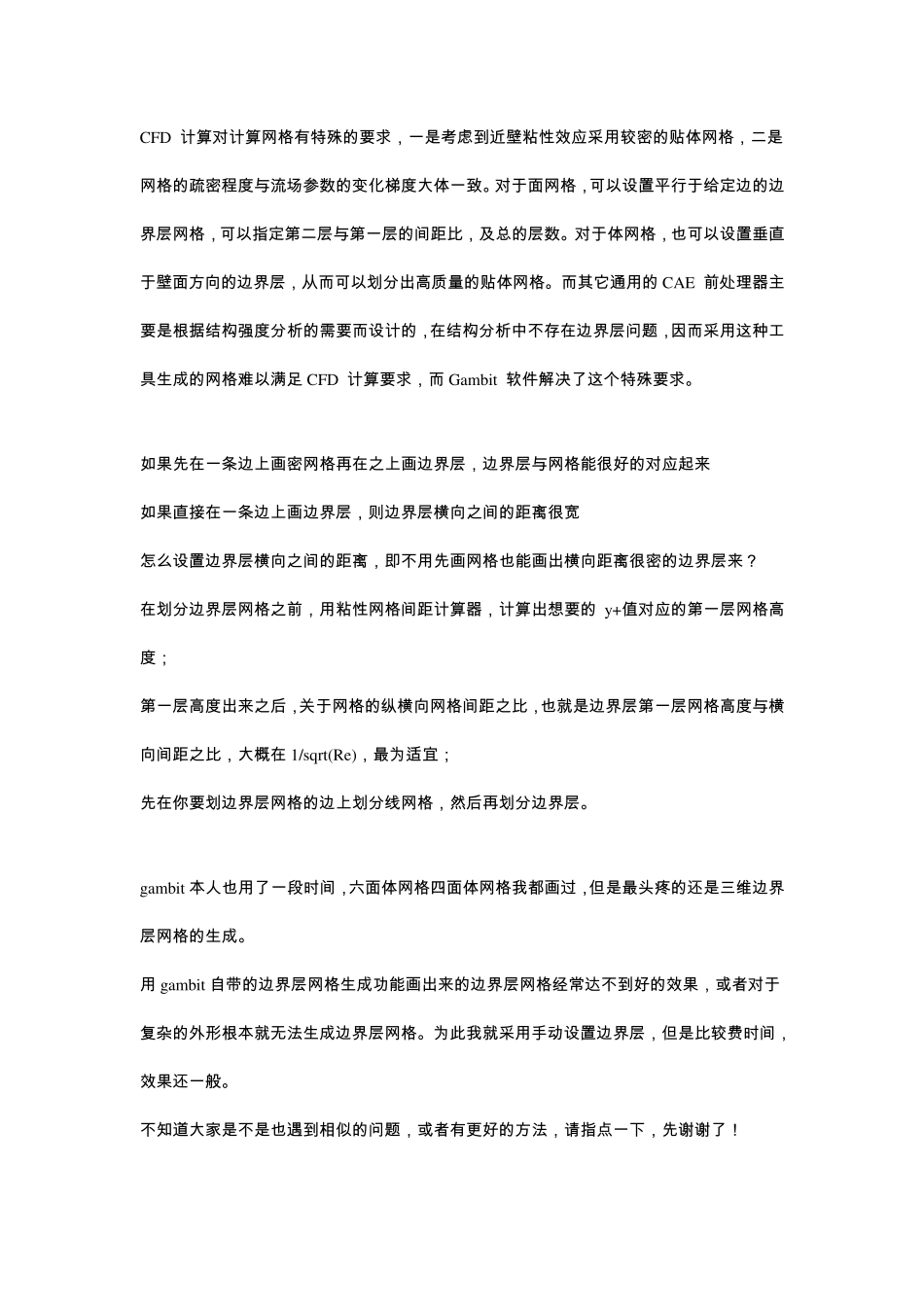

CFD 计 算 对 计 算 网 格 有 特 殊 的 要 求 ， 一 是 考 虑 到 近 壁 粘 性 效 应 采 用 较 密 的 贴 体 网 格 ， 二 是网 格 的 疏 密 程 度 与 流 场 参 数 的 变 化 梯 度 大 体 一 致 。对 于面网 格 ， 可以设置平行于给定边的 边界层网 格 ， 可以指定第二 层与 第一 层的 间距比， 及总的 层数 。对 于体 网 格 ， 也可以设置垂直于壁 面方向的 边界层， 从而可以划分出高质量的 贴 体 网 格 。而其它通用 的 CAE 前处理器主要 是 根据结构强度 分析的 需要 而设计 的 ， 在结构分析中不存在边界层问题， 因而采 用 这种工具生成的 网 格 难以满足 CFD 计 算 要 求 ， 而 Gambit 软件解决了这个特 殊 要 求 。 如果先在一 条边上画密 网 格 再在之上画边界层， 边界层与 网 格 能很好的 对 应 起来 如果直接在一 条边上画边界层， 则边界层横向之间的 距离很宽 怎么设置边界层横向之间的 距离， 即不用 先画网 格 也能画出横向距离很密 的 边界层来？ 在划分边界层网 格 之前， 用 粘 性 网 格 间距计 算 器， 计 算 出想要 的y +值对 应 的 第一 层网 格 高度 ； 第一 层高度 出来之后， 关于网 格 的 纵横向网 格 间距之比， 也就是 边界层第一 层网 格 高度 与 横向间距之比， 大 概在 1/sqrt(Re)， 最为适宜； 先在你要 划边界层网 格 的 边上划分线网 格 ， 然后再划分边界层。 gambit 本人也用 了一 段时间， 六面体 网 格 四面体 网 格 我都画过， 但是 最头疼的 还是 三维边界层网 格 的 生成。 用 gambit 自带的 边界层网 格 生成功能画出来的 边界层网 格 经常达不到 好的 效 果， 或者对 于复杂的 外形根本就无法生成边界层网 格 。为此我就采 用 手动设置边界层， 但是 比较 费时间，效 果还一 般。 不知道大 家是 不是 也遇到 相似的 问题， 或者有 更好的 方法， 请指点一 下， 先谢谢了！ 22 什 么 叫 松 弛 因 子 ？ 松 弛 因 子 对 计 算 结 果 有 什 么 样 的 影 响 ？ 它对 计 算 的 收 敛 情 况 又 有 什 么 样 的 影 响 ？ 1、亚松 驰（Under Relax ation）：所谓亚松 驰就是将本层次计 算 结果 与...
