CFD计算步骤

CFD计算步骤_第1页
1/31
CFD计算步骤_第2页
2/31
CFD计算步骤_第3页
3/31

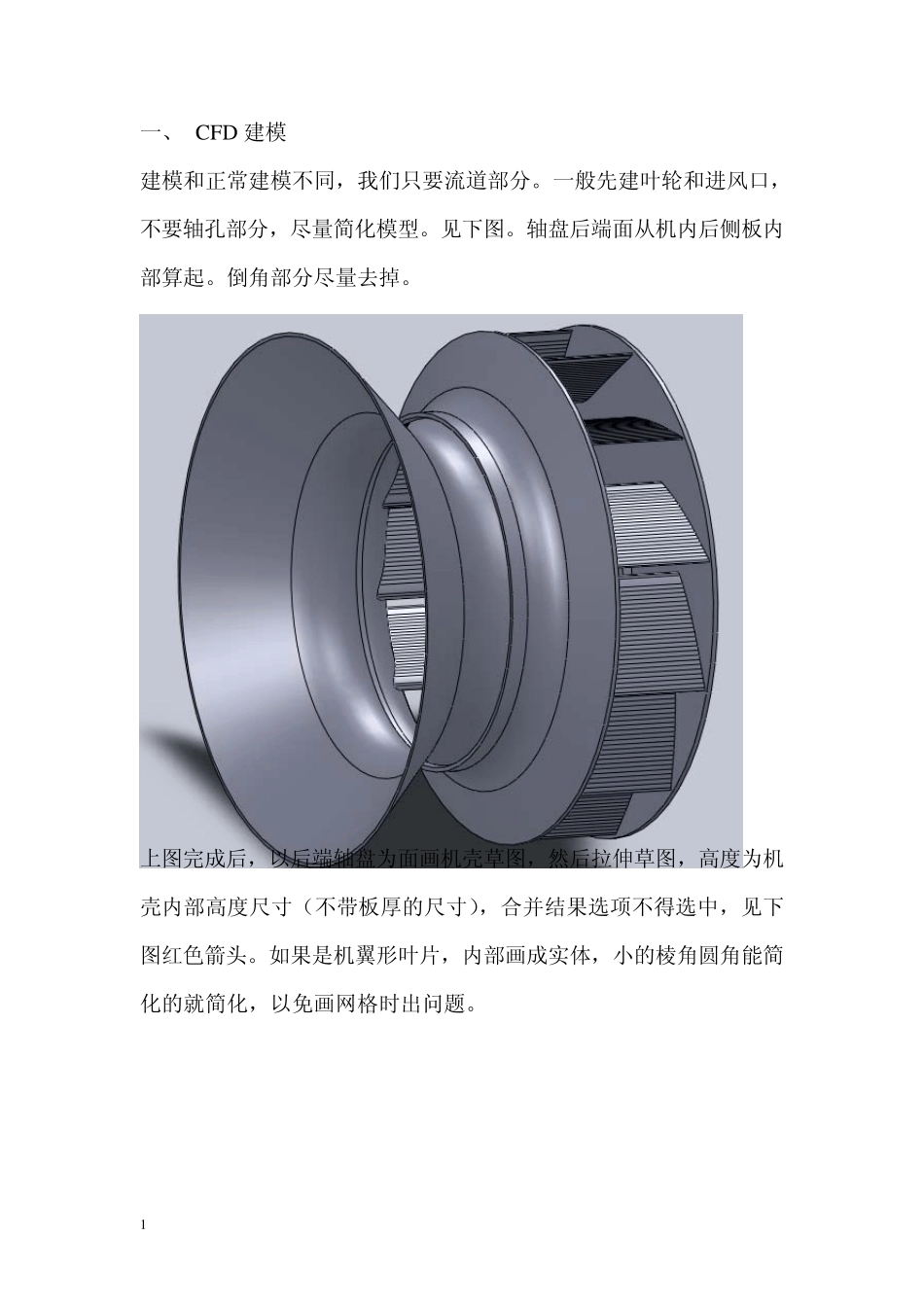

1 一、 CFD 建模 建模和正常建模不同,我们只要流道部分。一般先建叶轮和进风口,不要轴孔部分,尽量简化模型。见下图。轴盘后端面从机内后侧板内部算起。倒角部分尽量去掉。 上图完成后,以后端轴盘为面画机壳草图,然后拉伸草图,高度为机壳内部高度尺寸(不带板厚的尺寸),合并结果选项不得选中,见下图红色箭头。如果是机翼形叶片,内部画成实体,小的棱角圆角能简化的就简化,以免画网格时出问题。 2 点击(插入-特征-)组合按钮。见下图。选中删减。主要实体选择刚才拉伸的机壳。要组合的实体选择内部的叶轮和进风口。因叶轮进风是在内部,看不见,选择方法是右键-选择其他,在弹出的对话框中选择即可。 以上步骤完成后,要对几何体进行分割,分成机壳,叶轮,进风口三 3 部分。 分割:以机壳后侧板为面画圆,直径比叶轮大即可(不能太小,不然不容易画网格)。在特征中点击拉伸曲面(两面拉伸),点击分割按钮(在插入-特征下拉箭头里)。剪裁工具选刚才拉伸的曲面。点击切除零件。所产生的实体机壳打勾,点击对号。 隐藏刚才的曲面。 分割叶轮和进风口,建立基准面,见下图,可以以进风口的边缘线做参考,或者机壳内部的进风口和叶轮是一体,不分割。 4 下分割进风口和叶轮。把机壳那部分隐藏。成下面的效果。 再点击分割按钮分割叶轮和进风口。见下图,剪裁工具选刚才建 5 的基准面。点击切除零件,所产生的实体中,把进风口部分打勾即可,然后点击上面的对号。也可以把进风口外面那部分圆环分割出来(和进风口一样 打钩),和机壳做成一体,具体方法是点击组合按钮,操作类型选择添加,把要做成一体的俩个件选上即可。 再把刚才隐藏的机壳显示出来,方法,右键分割 1 ,选择隐藏,再右键分割 1 ,点击显示。就都显示完整了。 进口加一段管道,模拟进气条件。一般直径是进风口的2 倍,长度是机壳宽度的3 倍。画草图见下图, 6 该段管道可以和进风口做为一个整体,具体操作见下图,特征范围选择时,点击进风口的面就可以把进口圆筒和进风口做成一体。 模型建好了,保存 x -t 格式就可以了。下面就是计算了。 7 二、 画网格 1、打开ICEM CFD 程序 2、选择工作目录:点击file→change working dir 选择一个工作目录(目录应该是英文的,不然无法识别)。 3、导入几何体: file →import geometry→parasolid 双击.x-t 格式三维文件。在units下文件选择millimeter 点击apply即可。导入后...
