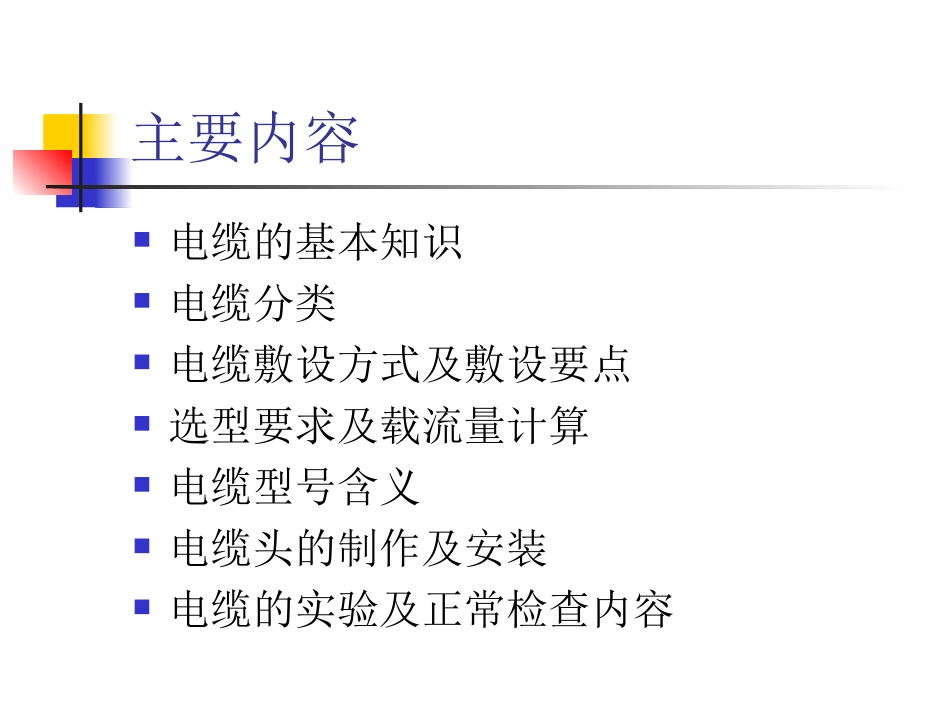

电力电缆基础知识培训2015.03.27主要内容电缆的基本知识电缆分类电缆敷设方式及敷设要点选型要求及载流量计算电缆型号含义电缆头的制作及安装电缆的实验及正常检查内容一、电缆的基本知识1、为什么要用电力电缆？把发电厂发出的电能输送到变电所、配电所及各种用户，就需要用架空线或电缆。用于电力传输和分配的电缆，称为电力电缆。在建筑物和居民密集的地区，道路两侧空间有限，不允许架设灯杆和架空线，在这种情况下就需要用地下电缆代替；在发电厂或变电所中，要引出很多的架空线路，往往也因空间不够而受到限制，也需用电缆代替架空线输送电能。优点：（1）占地小，作地下敷设不占地面空间，不受路面建筑物的影响，易于在城市供电，也不需在路面架设杆塔和导线，使市容整齐美观；（2）对人身比较安全；（3）供电可靠，不受外界的影响，不会产生如雷电、风害、挂冰、风筝和鸟害等造成架空线的短路和接地等故障；（4）作地下敷设，比较隐蔽，易于备战；（5）运行比较简单方便，维护工作量少，费用低；（6）电缆的电容较大，有利于提高电力系统的功率因数。电缆的构成：电缆的构成：（构成电缆的三要素）导体绝缘保护层1、导体铜电阻系数约为0.0184铝电阻系数约为0.031我国规定的线芯截面（mm²）规格:2.5、4、6、10、16、25、35、50、70、95、120、150、240、300、400、500、630、800、1000等20种规格线芯数量与形状：单芯、两芯、三芯、四芯、五芯等五种，并根据线芯的数量，将导线压成圆形、半圆形、扇形等形状；小截面实芯（即独股），大截面多股2、绝缘油浸纸绝缘：怕水,需金属防水层,除500kV及以上超高压充油电缆外，基本被交联电缆所取代橡胶绝缘：乙丙橡胶电缆最高使用电压已达150kV。聚氯乙烯绝缘：介损大，含氯，运行温度低，一般只用于6kV及以下电压等级，将被淘汰。聚乙烯绝缘:熔融温度低(70℃),最高工作电压达500kV交联聚乙烯:通过化学或物理方法将聚乙烯分子链间相互交联。最高运行温度可达90℃，短路时导电线芯允许的最高温度可达250℃。极大地提高了电缆的安全载流量和短路容量。其最高工作电压达500kV。从1kV到220kV的各种电力电缆中，交联聚乙烯（XLPE）是当前应用最广的一种绝缘材料，几乎完全取代了纸绝缘。3、屏蔽层是一种将电缆产品中的电磁场与外界的电磁场进行隔离的构件；有的电缆产品在其内部不同相（或线组）之间也需要相互隔离（屏蔽）。可以说屏蔽层是一种“电磁隔离屏”。高压电缆的导体屏蔽和绝缘屏蔽（内外屏蔽）是为了均化电场的分布。4、保护层作用:保护电缆免受外界物质的侵入和防止外力损伤。组成:内衬层（或内护套）、铠装层和外护套材料:与电缆的绝缘种类、运行电压、使用环境有关.如：埋在地下的电缆需要铠装，敷设在海底的电缆需要钢丝铠装，而敷设在隧道、排管、电缆沟内的电缆又可以不要铠装；外护套是用来保护铠装层或内护套的，一般采用聚氯乙烯或聚乙烯，在需要防火的场所也可做成阻燃型。二、电力电缆分类（1）按照绝缘材料分类：油纸绝缘：粘性浸渍纸绝缘型（统包型；分相屏蔽型）；不滴流浸渍纸绝缘型（统包型；分相屏蔽型）；有油压，油浸渍纸绝缘型（自容式充油电缆；钢管充油电缆）；有气压，粘性浸渍纸绝缘型（自容式充气电缆；钢管充气电缆）。塑料绝缘：聚氯乙稀绝缘型；聚乙烯绝缘型；交联聚乙烯绝缘型。(常见)橡胶绝缘：天然橡胶绝缘型；乙丙橡胶绝缘型。（2）按传输电能形式分类：交流电缆和直流电缆。（3）按照结构特征分类：统包型（线芯成缆后，在外包有统包绝缘，并置于同一内护套内）；分相型（主要是分相屏蔽，一般用在10～35千伏，有油纸绝缘和塑料绝缘）；（使用较为广泛）钢管型(电缆绝缘外有钢管护套，分钢管充油、充气电缆和钢管油压式、气压式电缆)；扁平型（三芯电缆的外形呈扁平状，一般用于大长度海底电缆）；自容型（护套内部有压力的电缆，分自容式充油电缆和充气电缆。利用补充浸渍原理消除绝缘层中形成的气隙以提高工作场强的一种电力电缆）。聚乙烯电缆结构聚乙烯电缆的结构聚乙烯电缆结构聚乙烯电...
