CH340G的使用说明

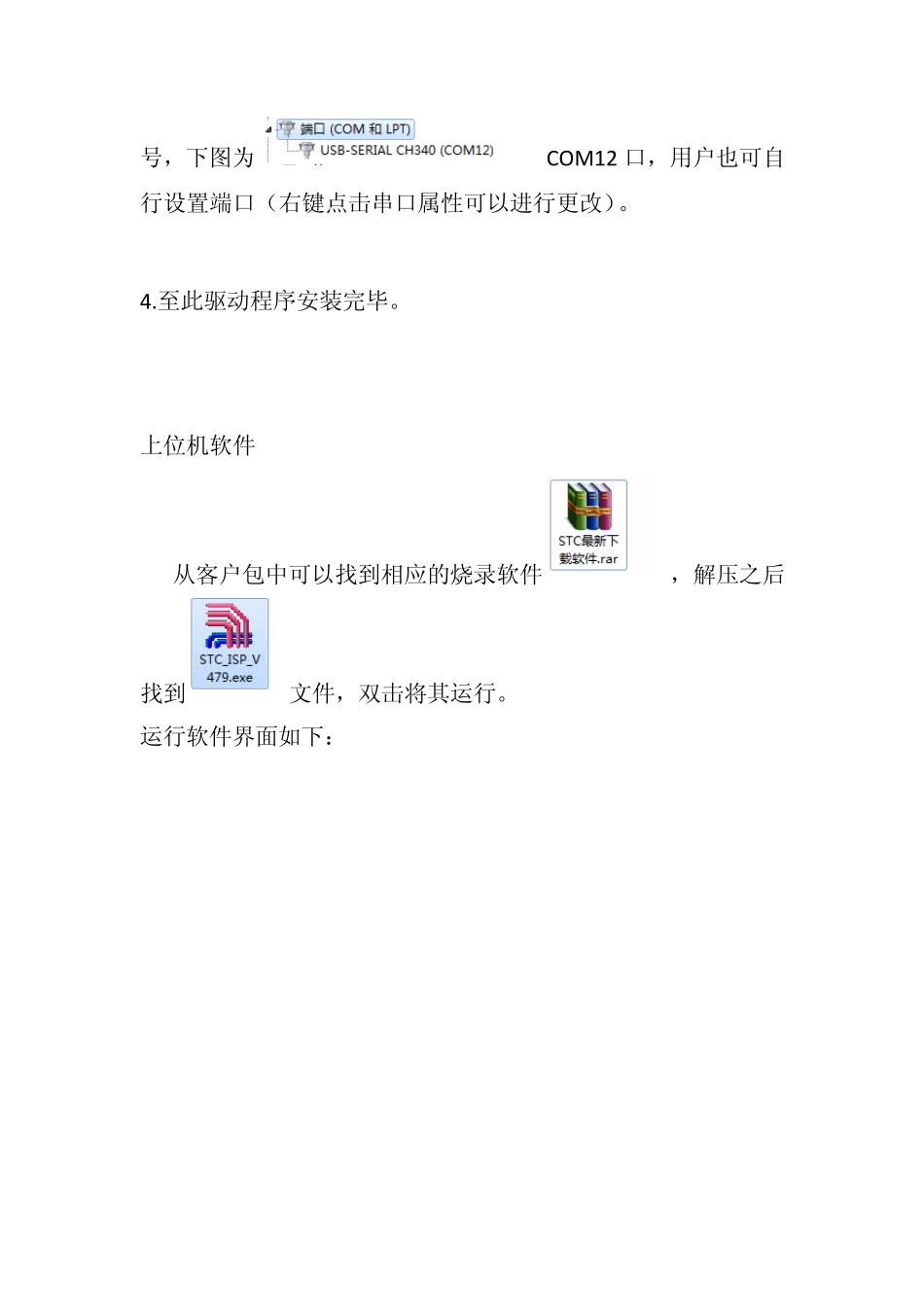

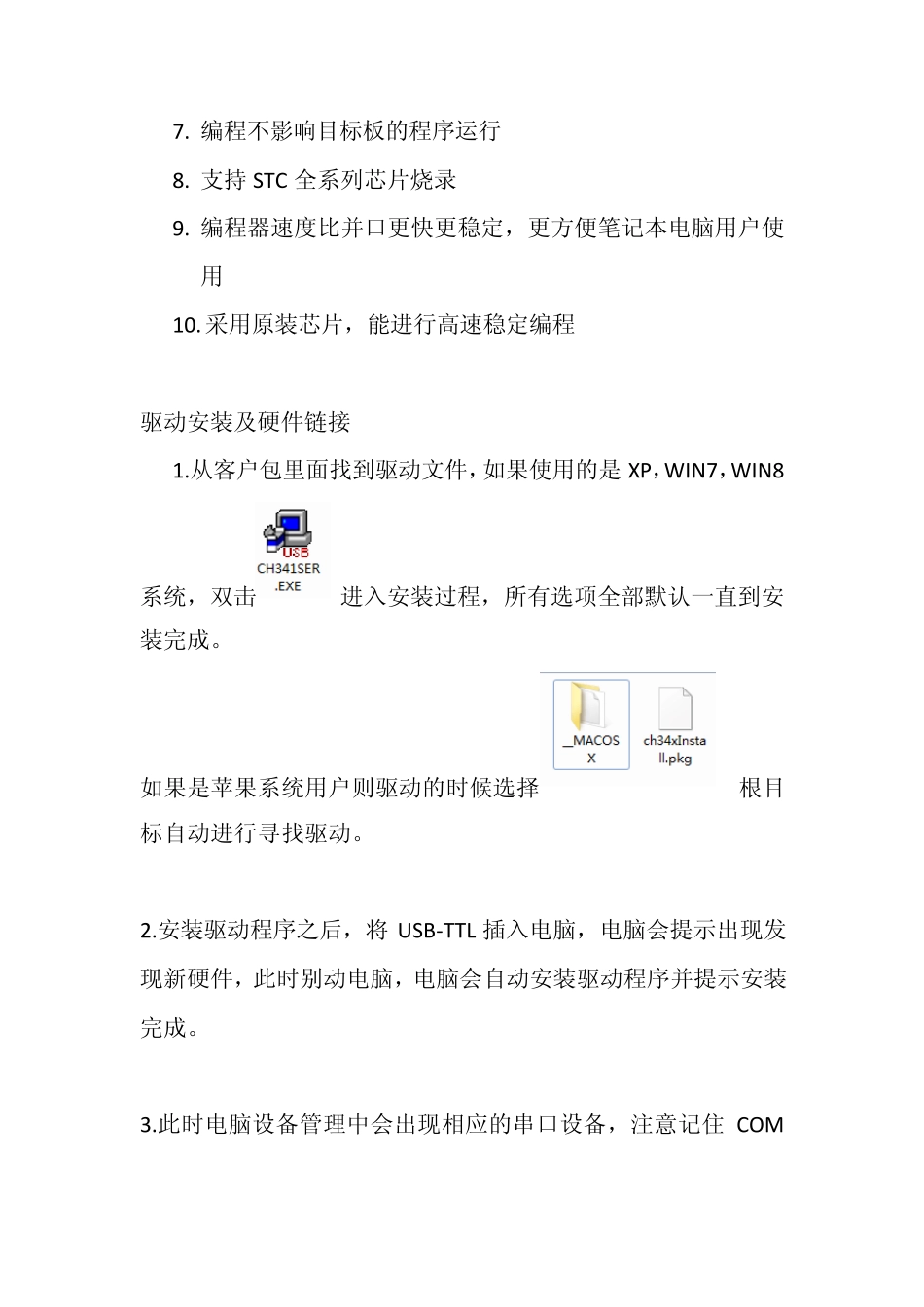

USB-TTL /USB STC ISP 安装使用说明书 1.产品介绍 2.安装驱动与硬件链接 3.上位机软件 4.使用实例 5.疑难能解答 产品介绍 自主开发的USB-TTL/STC-ISP 在线编程器使用USB 接口，为笔记本电脑用户解决没有串口而不方便编程STC 系列单片机的问题，本下载器低价格、高性能，是工厂、学校、个人等开发STC系列单片机的首选优秀工具。 特点 1. 全面支持 WIN98、WIN7、WIN8、Andriod、苹果系统 2. 支持 USB1.1 或者 USB2.0/USB3.0 通信 3. 具有仿真接口，可以升级外围串口设备 4. 支持常用的MODE 联络信号 5. 支持 IRDA 的SIR 红外通讯 6. 提供 RS232、RS485、RS422 接口 7. 编程不影响目标板的程序运行 8. 支持STC 全系列芯片烧录 9. 编程器速度比并口更快更稳定，更方便笔记本电脑用户使用 10. 采用原装芯片，能进行高速稳定编程 驱动安装及硬件链接 1.从客户包里面找到驱动文件，如果使用的是XP，WIN7，WIN8系统，双击 进入安装过程，所有选项全部默认一直到安装完成。 如果是苹果系统用户则驱动的时候选择根目标自动进行寻找驱动。 2.安装驱动程序之后，将 USB-TTL 插入电脑，电脑会提示出现发现新硬件，此时别动电脑，电脑会自动安装驱动程序并提示安装完成。 3.此时电脑设备管理中会出现相应的串口设备，注意记住 COM号，下图为COM12 口，用户也可自行设置端口（右键点击串口属性可以进行更改）。 4.至此驱动程序安装完毕。 上位机软件 从客户包中可以找到相应的烧录软件，解压之后找到文件，双击将其运行。 运行软件界面如下： 使用实例 烧录软件设置 1. 选择单片机型号： 2. 加载需要下载的文件，hex 或者 bin 格式 3. 设置串口及其波特率： 注意串口设置应与设备管理里面的的串口一致，波特率才用默认。 4. 以上软件设置基本完成，其他高级设置请自行摸索或者查阅相关资料。 连接你的目标板系统 5. 软件设置完毕后，需要将编程器与你的目标板连接，STC 系类单片机都是通过串口烧录程序，即是串口TXD 和RXD 两个数据线，另外加上GND 和VCC 即可。如果你的目标板有其他的电源电压，可以不接编程器的VCC 线，只需要TXD,RXD,GND三根即可。如果没有其他电源供电，需要连接编程器的VCC,请注意应接至5V 插针。 6. 你的目标板的单片机型号应与软件设置的型号一致，以及必须保证你的目标板能够正常工作，例如供电合理及其晶振、复位电路正常。 烧录程序 7. 软...
