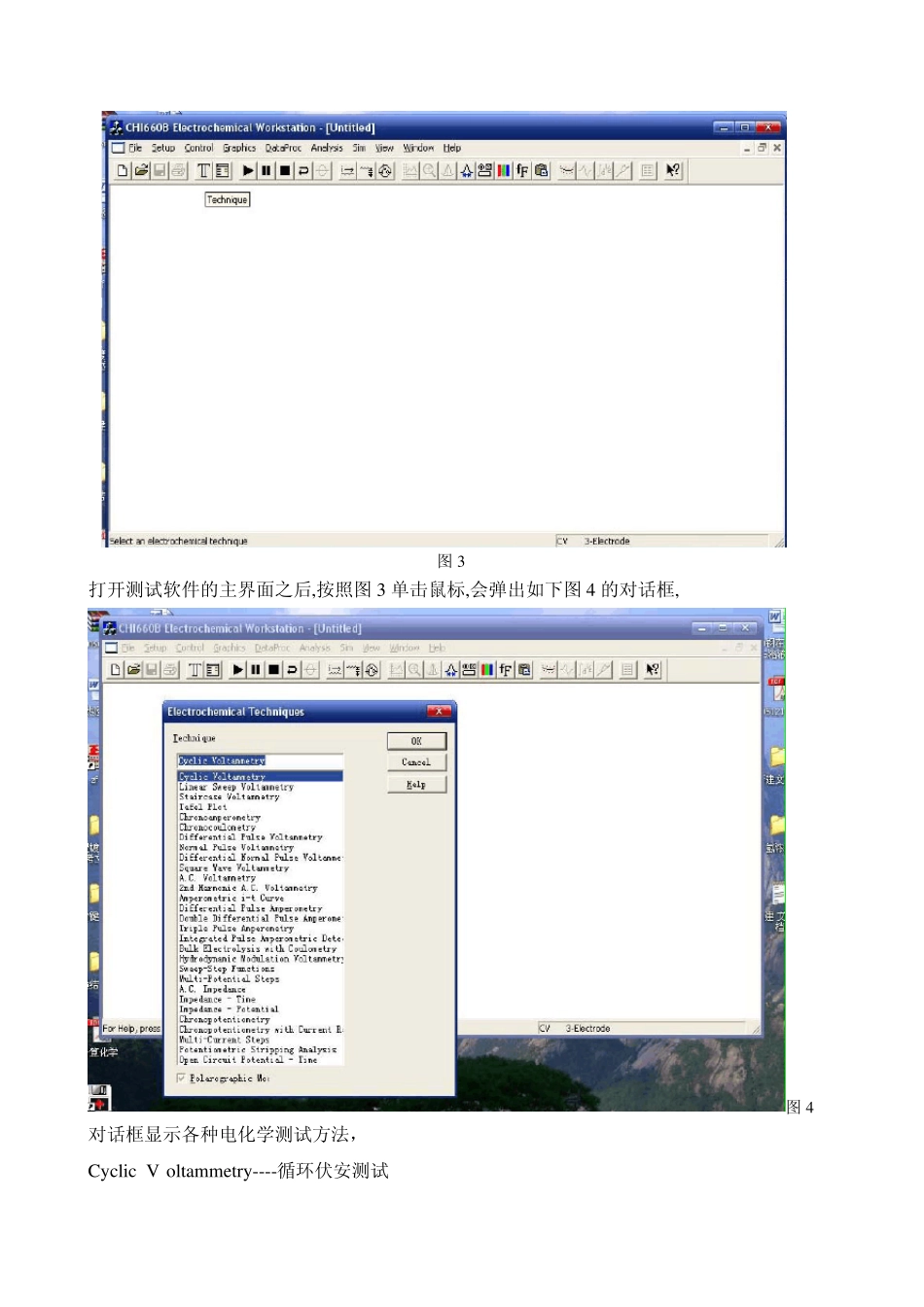

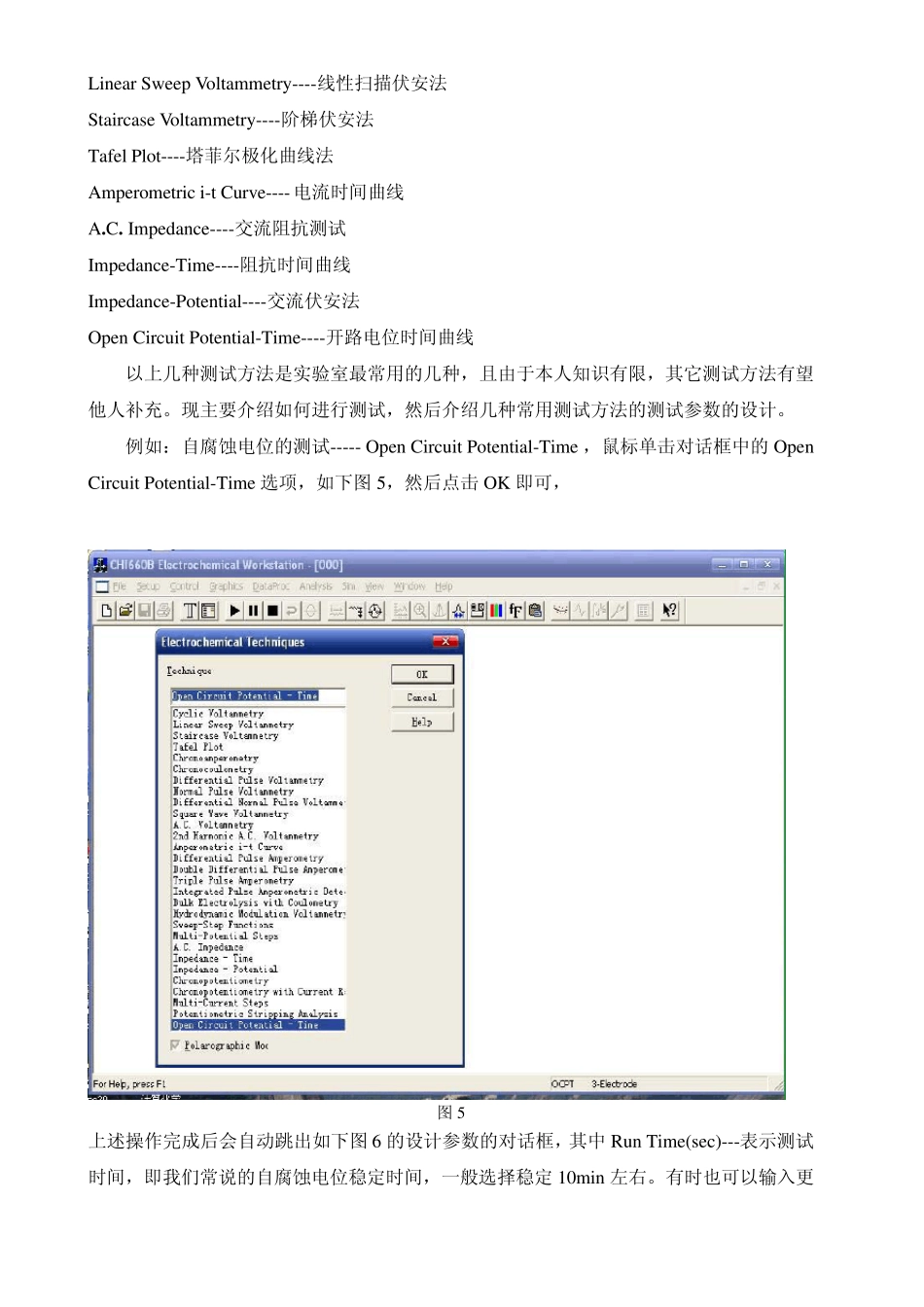

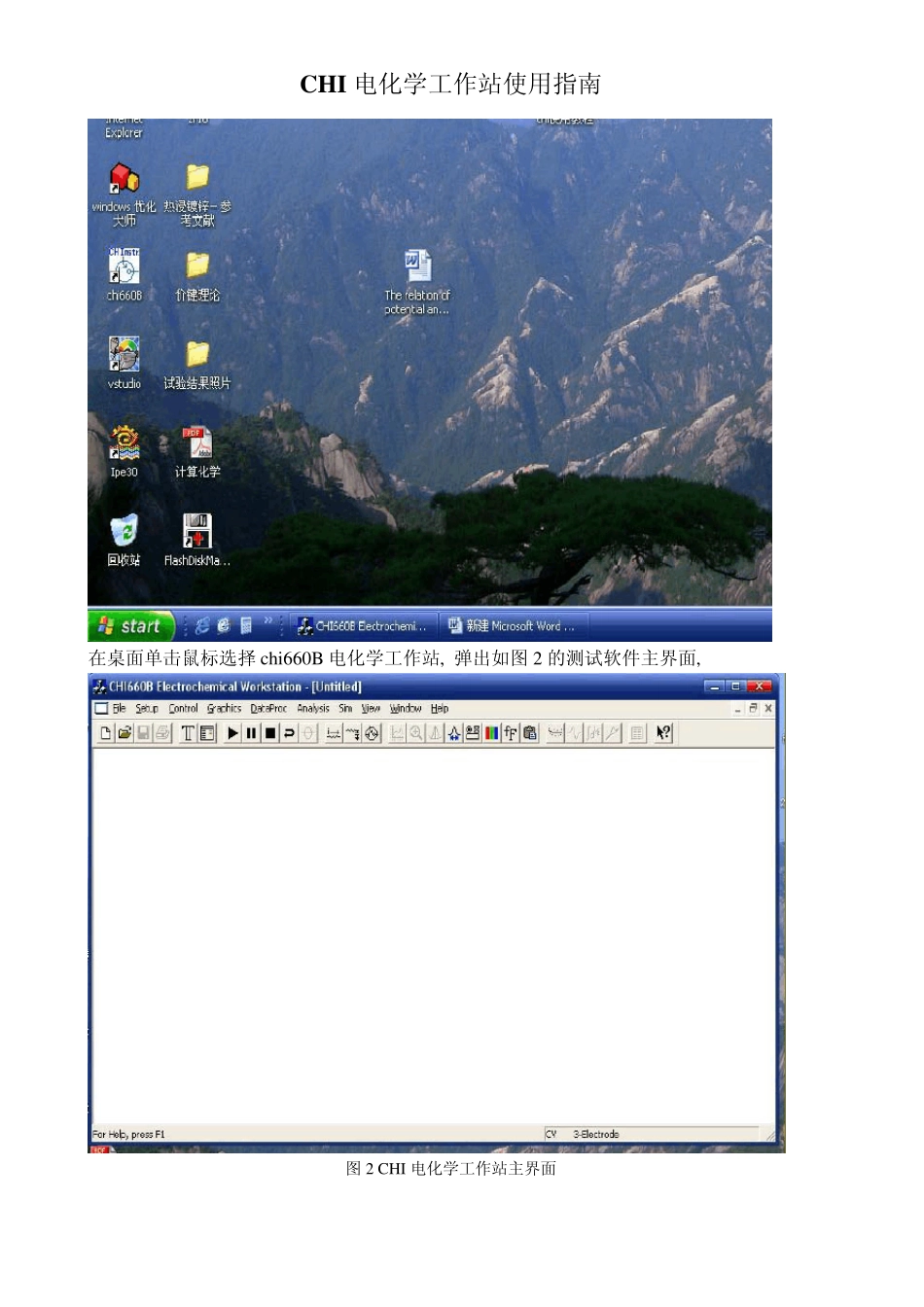

CHI电化学工作站使用指南 在桌面单击鼠标选择chi660B 电化学工作站, 弹出如图2 的测试软件主界面, 图2 CHI 电化学工作站主界面 图3 打开测试软件的主界面之后,按照图3 单击鼠标,会弹出如下图4 的对话框, 图4 对话框显示各种电化学测试方法， Cy clic V oltammetry ----循环伏安测试 Linear Sweep Voltammetry----线性扫描伏安法 Staircase Voltammetry----阶梯伏安法 Tafel Plot----塔菲尔极化曲线法 Amperometric i-t Curve----电流时间曲线 A.C. Impedance----交流阻抗测试 Impedance-Time----阻抗时间曲线 Impedance-Potential----交流伏安法 Open Circuit Potential-Time----开路电位时间曲线 以上几种测试方法是实验室最常用的几种，且由于本人知识有限，其它测试方法有望他人补充。现主要介绍如何进行测试，然后介绍几种常用测试方法的测试参数的设计。 例如：自腐蚀电位的测试----- Open Circuit Potential-Time ，鼠标单击对话框中的Open Circuit Potential-Time 选项，如下图 5，然后点击 OK 即可， 图 5 上述操作完成后会自动跳出如下图 6 的设计参数的对话框，其中 Run Time(sec)---表示测试时间，即我们常说的自腐蚀电位稳定时间，一般选择稳定 10min 左右。有时也可以输入更长的时间，一般当电位变化在2mV/min 时即认为电位已稳定，这时可以停止测量。Sample Interval----表示采集数据的间隔，High E Limit(V)-----表示电极电位所在的最高范围，Low E Limit(V)---- 表示电极电位所在的最低范围。在设计的时候，一般对于腐蚀电化学来讲最后两项参数不予重新设计，默认是在-1～1V 的范围内。 图 6 如果软件没有自动跳出实验参数设计的界面，可以在进行完图 5 的操作后按照下图 7点击 Parameters 按钮就会跳出上图 6 的设计参数的界面。 图7 进行完实验参数的设计之后就可以进行实验的测试，直接按下图8 点击Run按钮就可以进行测量。 图8 图9 上图9 Pau se/Resu me 按钮是暂停按钮，即在测量过程可以即时暂停测量，然后再按Ru n 又可以继续进行测量，数据可以续接上暂停之前的。而下图10 的Stop 按钮则是停止本次测量。 图1 0 图11 上图11 即为测试结束显示的电位----时间曲线，图的右上方显示实验的一些条件。 二、图谱与数据的保存 1、实验数据的保存 实验测试结束点击 Sav e as 进行保存，保存文件为 chi 软件类型的文件，此...
