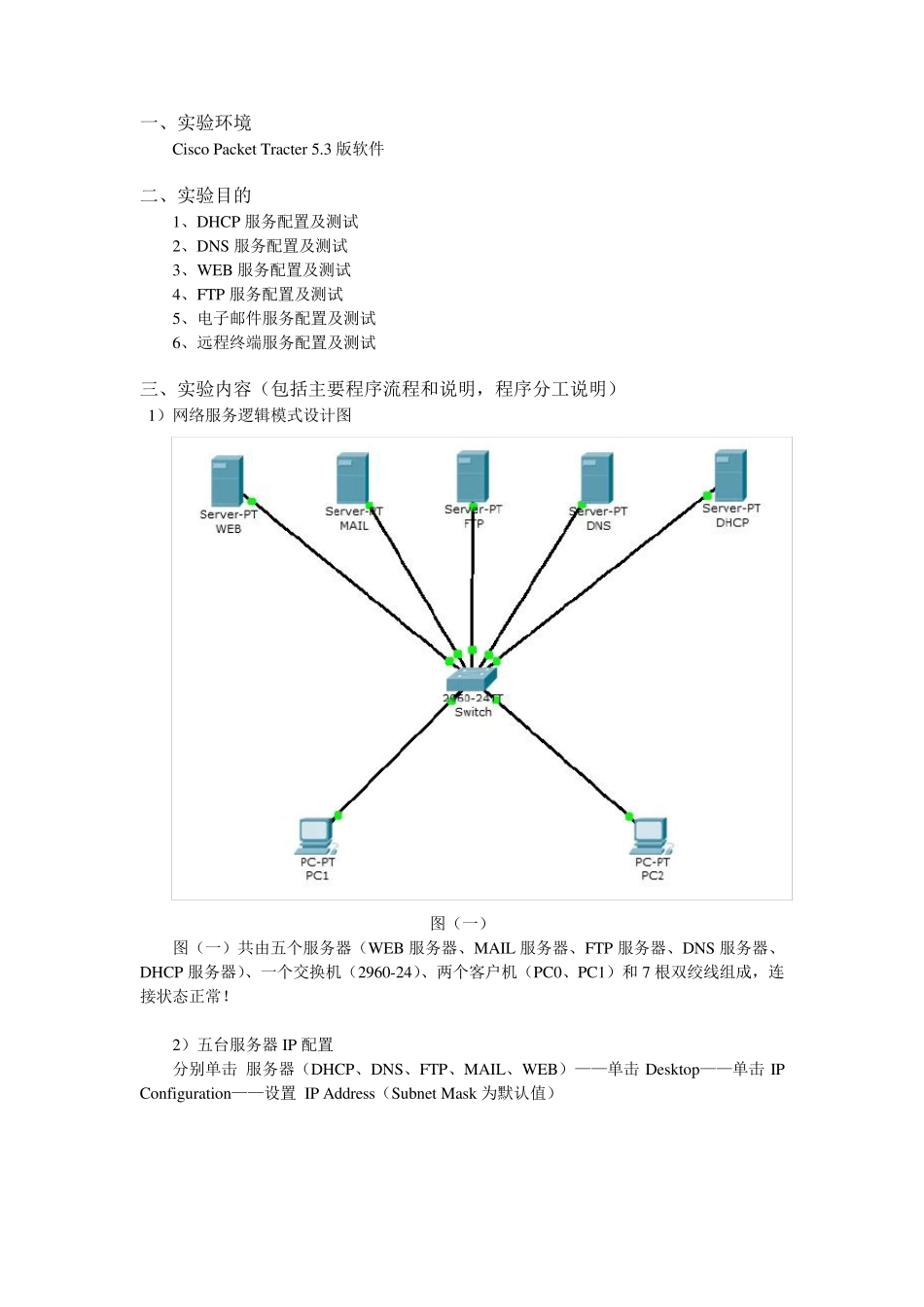

一、实验环境 Cisco Packet Tracter 5.3 版软件 二、实验目的 1、DHCP 服务配置及测试 2、DNS 服务配置及测试 3、WEB 服务配置及测试 4、FTP 服务配置及测试 5、电子邮件服务配置及测试 6、远程终端服务配置及测试 三、实验内容(包括主要程序流程和说明,程序分工说明) 1)网络服务逻辑模式设计图 图(一) 图(一)共由五个服务器(WEB 服务器、MAIL 服务器、FTP 服务器、DNS 服务器、DHCP 服务器)、一个交换机(2960-24)、两个客户机(PC0、PC1)和7 根双绞线组成,连接状态正常! 2)五台服务器IP 配置 分别单击 服务器(DHCP、DNS、FTP、MAIL、WEB)——单击Desktop——单击IP Configu ration——设置 IP Address(Su bnet Mask 为默认值) 3)DHCP 服务器配置 配置DHCP 服务器,关闭在此服务器上的DNS、FTP、MAIL、WEB 服务(Serv ice),其他服务不变,操作过程如下: 先单击 Config,在单击左侧 DHCP,如图: 图(二) ————————————————————————————————————— Serv ice(服务状态):On(开) DNS 服务器地址:192.168.1.2 (设置要访问的 DNS 服务器地址) Start IP Address(开始 IP 地址):192.168.1.6 (设置本 192.168.1.0 网段客户端自动 申请到的 IP 地址尾数从 6 开始) Su bnet Mask(默认子网网关): Max imu m nu mber of Users(子网最大客户端量):50 TFTP Serv er():0.0.0.0 (默认值) ————————————————————————————————————— 设置好后,单击 Sav e(保存)。 单击左侧 DNS,DNS Serv ice 设置为 off,其他不变: 单击左侧MAIL,SMTP Serv ice、POP3 Serv ice 设置为 off,其他不变: 单击左侧FTP,Serv ice 设置为 off,其他不变: 4)DNS 服务器配置 配置DNS 服务器,关闭在此服务器上的DHCP、FTP、MAIL、WEB 服务(Serv ice),其他服务不变,操作过程类似于 DHCP 配置过程,在此只针对 DNS 配置: ————————————————————————————————————— DNS Service(服务状态):On(开) 分别添加 5 个 Resource Records Name(资源记录名)和 Address(地址),每次添加最 后要点击 Add(添加)到文本区域 里,添加完后点击 Save(保存)。 ———————————...
