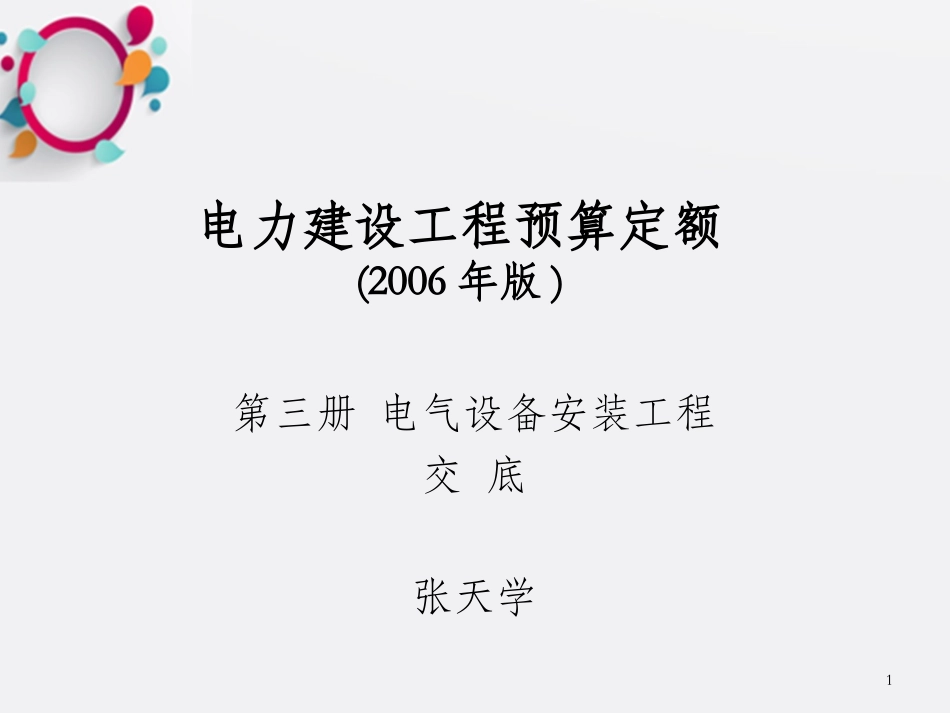

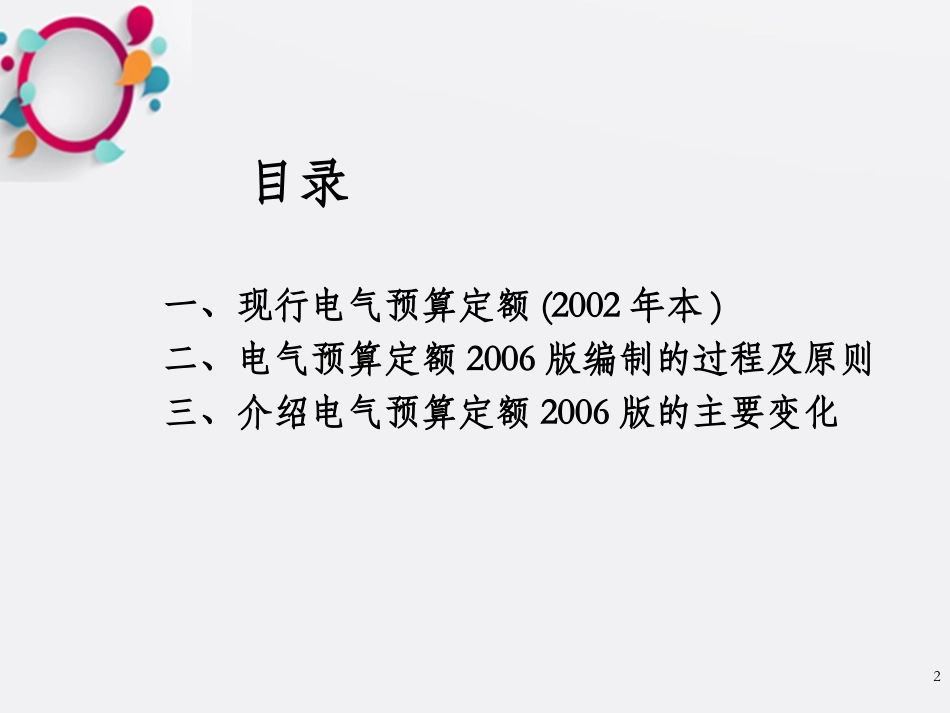

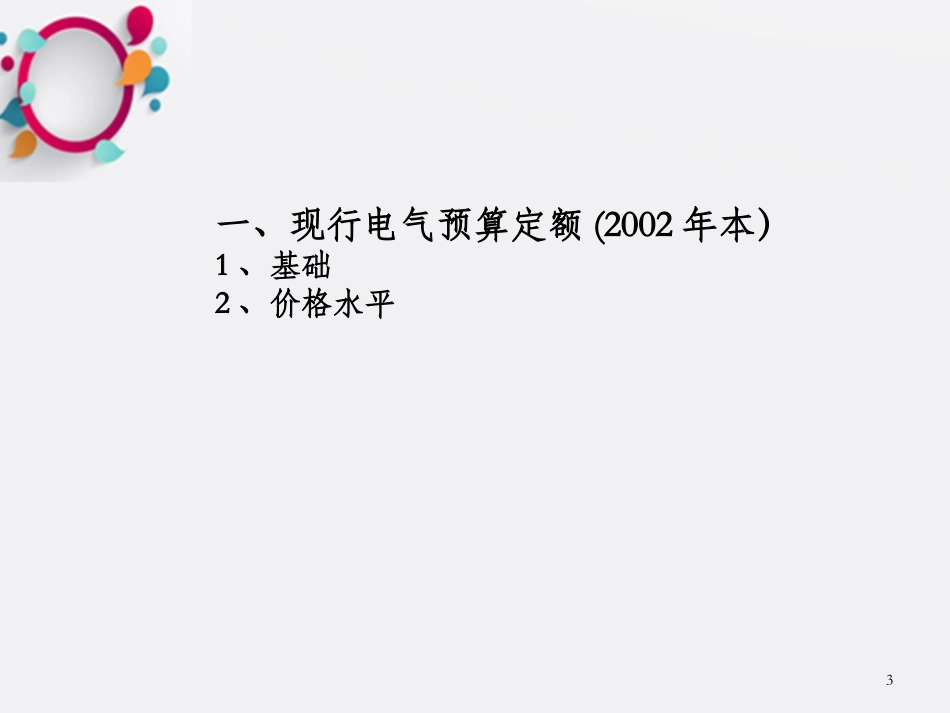

电力建设工程预算定额(2006年版)第三册电气设备安装工程交底张天学1目录一、现行电气预算定额(2002年本)二、电气预算定额2006版编制的过程及原则三、介绍电气预算定额2006版的主要变化2一、现行电气预算定额(2002年本）1、基础2、价格水平3二、电气预算定额2006版编制的过程及原则•1、编制过程2、编制原则3、编制范围4、章节划分与子目设置4•第一阶段：征求意见和收集意见•第二阶段：归纳整理•第三阶段：预算定额的编制•第四阶段：测算、调整、修改。5•章节编排•第一章：变压器•第二章：配电装置•第三章：绝缘子、母线•第四章：控制、继电保护屏及低压电器•第五章：蓄电池•第六章：电机及调相机•第七章：起重设备电气装置•第八章：电缆•第九章：照明及接地•第十章：10KV及以下架空线路•第十一章：通信工程•第十二章：热工仪表及控制装置•第十三章；换流站设备（补充增加部分）6定额子目变化序号名称子目数(2001版)子目数(2006版)增加子目删除子目1变压器104932配电装置1461783绝缘子、母线1231214控制、继电保护屏及低压电62625蓄电池47476电机及调相机50527起重设备电气装置46478电缆1141079照明及接地44411010KV及以下架空线路868611通信工程2112251412热工仪表及控制装置23116713换流站设备656514合计126412917三、介绍电气预算定额2006版主要变化••1、电气预算定额2006版总说明（1）定额的使用范围（2）价格水平的取定2、电气预算定额2006版与老定额主要区别2、8•以实际工程测算和与02版相同子目对比测算,总水平控制在提高5%以内。•这是由于目前施工现场普遍工期缩短，设备成套化水平提高，相应的产品质量也有很大提高。•本着事实求实的态度对原定额中与现在施工工艺不相适应的定额子目，进行了合理、恰当的调整。9总说明•适用范围：•35～500KV变电站、±500KV以下换流站、50～1000MW火力发电机组的电气装置、设备专用照明、10KV及以下架空线路、通信、热工控制装置等的新建、扩建的安装工程。10•作用：•本定额的人、材、机消耗量是计算电气安装工程施工图预算费用的依据，也是编制概算定额的基础。同时也是施工招投标标底和投标报价的参考依据。11•2006版电气册主要变化：•1、删除了过时和多年不用的子目。•2、删除了属于建筑工程项下（按预规中的项目划分）的内容。•3、增加了技术成熟的部分新设备的安装项目。•4、调整了原有子目中人工、材料、机械的消耗量。•5、通信工程由于技术发展很快，内容全部更新。例如：编制了PCm终端机、PDH、SDH光纤数字传输设备安装、ADSS光缆敷设、接续、光缆成端、测试等内容。•6、热控部分的机械配备将直流焊机、氩弧焊机合并成逆变焊机等12总说明1、关于人工费单价：•《电网工程建设预算编制与费用计算标准》第2.2.6项和3.3.3.1项：•人工费按照电力行业定额中规定的原则计算，电力工程人工工日单价按照定额中规定的电力行业基准工日单价执行。•类别单位2006年版2001年•安装发电元/工日3121•变电元/工日3222•建筑元/工日2619.5•送电线路元/工日33.123.513总说明2、材料费装置性材料费：•《电网工程建设预算编制与费用计算规定》2.2.9条：•装置性材料－－是指“电网建设安装工程中构成工艺系统实体的原材料、辅助材料、构配件、零件、半成品等工艺材料。一般情况下指施工过程中必需的，但在建设预算定额中未计价的材料”。••电力建设工程装置性材料预算价格（2006年版）•（上册、下册）•电力建设工程装置性材料综合预算价格（2006年版）•发电工程•变电工程14总说明2、材料费消耗性材料费：•电网工程建设预算编制与费用计算标准》2.2.10条：•消耗性材料－－指“在施工过程中所消耗的、在建设成本中不体现其原有形态的材料，以及因施工工艺及措施需求，需要进行摊消的材料。一般情况下，消耗性材料指建设预算定额中，费用已经计入定额基价的材料”。•定额内材料单价按照北京地区2006年一季度材料预算价格平均取定。15总说明3、机械费按《电力建设工程施工机械台班费用定额》（2006年版）计入定额16总说明•注意：•定额对部分材料和施工机械名称、规格作了简化或合并，对费用比重较小...
