CJJT2182014城市道路彩色沥青混凝土路面技术规程

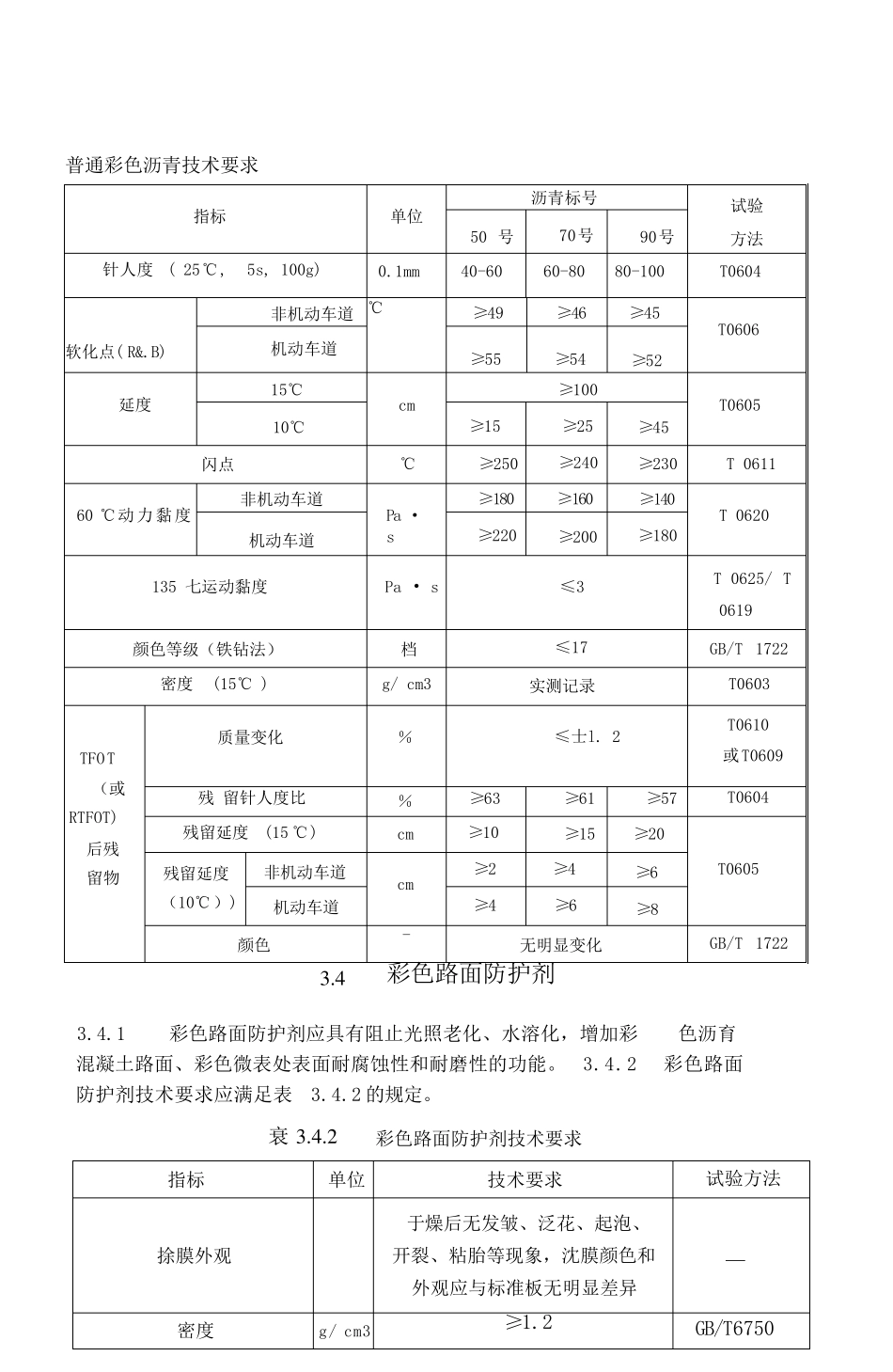

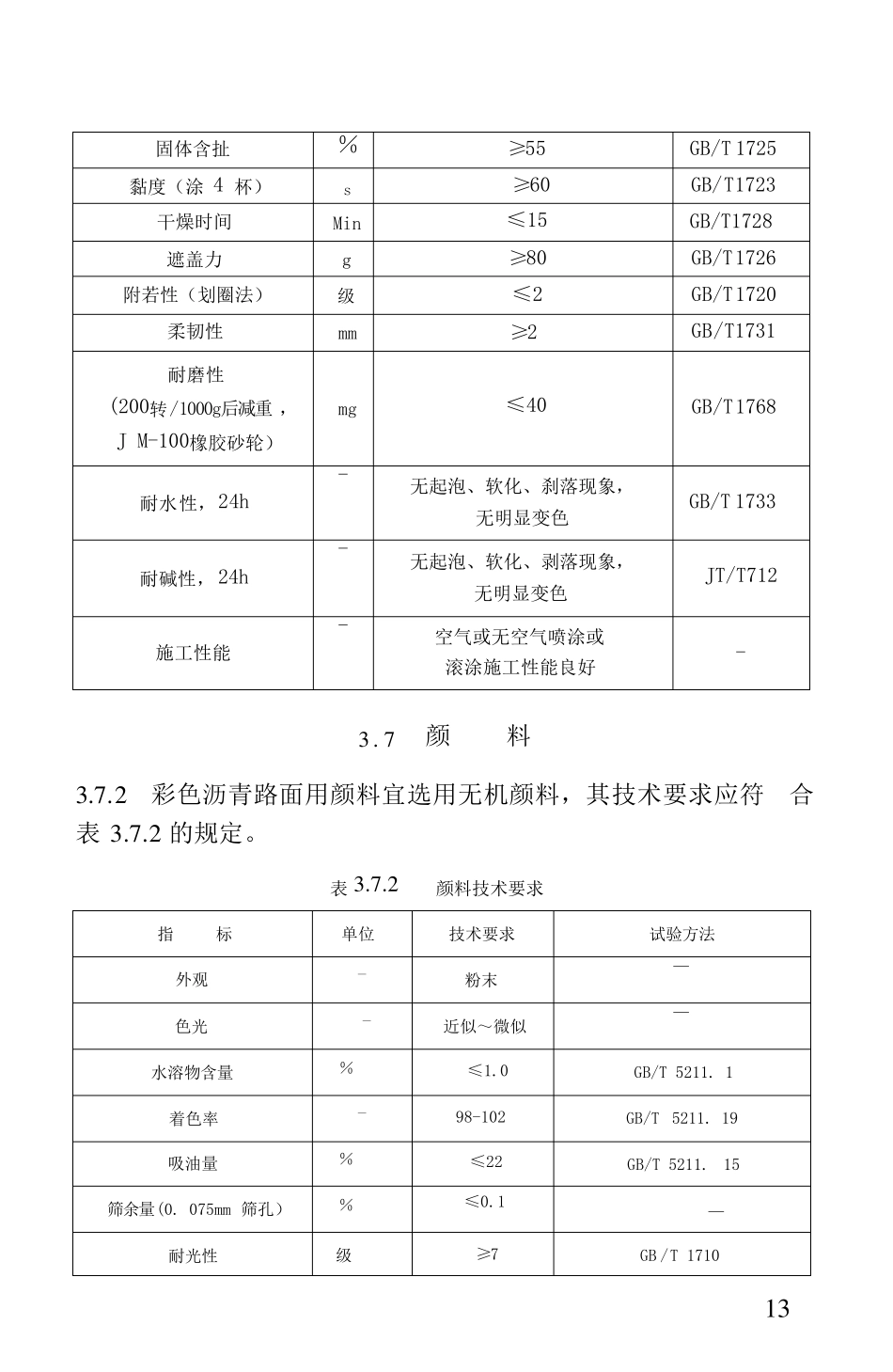

普通彩色沥青技术要求 3 .4 彩色路面防护剂 3.4.1 彩色路面防护剂应具有阻止光照老化、水溶化，增加彩色沥育混凝土路面、彩色微表处表面耐腐蚀性和耐磨性的功能。3.4.2 彩色路面防护剂技术要求应满足表3.4.2 的规定。 衰3 .4 .2 彩色路面防护剂技术要求 指标 单位 技术要求 试验方法 捈膜外观 于燥后无发皱、泛花、起泡、 开裂、粘胎等现象，沈膜颜色和外观应与标准板无明显差异 — 密度 g/ cm3 ≥1.2 GB/T6750 指标 单位 沥青标号 试验方法 50 号 70号 90号 针人度 ( 25℃, 5s, 100g) 0.1mm 40-60 60-80 80-100 T0604 软化点( R&.B) 非机动车道 ℃ ≥49 ≥46 ≥45 T0606 机动车道 ≥55 ≥54 ≥52 延度 15℃ cm ≥100 T0605 10℃ ≥15 ≥25 ≥45 闪点 ℃ ≥250 ≥240 ≥230 T 0611 60 ℃动力黏度 非机动车道 Pa · s ≥180 ≥160 ≥140 T 0620 机动车道 ≥220 ≥200 ≥180 135 七运动黏度 Pa • s ≤ 3 T 0625/ T 0619 颜色等级 （ 铁 钻 法） 档 ≤ 17 GB/T 1722 密度 (15℃ ) g/ cm3 实 测 记 录 T0603 TFOT （ 或 RTFOT) 后残留 物 质量变化 ％ ≤ 士l. 2 T0610 或 T0609 残 留 针人度比 ％ ≥63 ≥61 ≥57 T0604 残 留 延度 (15 ℃) cm ≥10 ≥15 ≥20 T0605 残 留 延度 （ 10℃） ) 非机动车道 cm ≥2 ≥4 ≥6 机动车道 ≥4 ≥6 ≥8 颜色 - 无明显变化 GB/T 1722 固体含扯 ％ ≥55 GB/T 1725 黏度（涂 4 杯） s ≥60 GB/T1723 干燥时间 Min ≤15 GB/T1728 遮盖力 g ≥80 GB/T1726 附若性（划圈法） 级 ≤2 GB/T1720 柔韧性 mm ≥2 GB/T1731 耐磨性 (200转/1000g后减重 ， J M-100橡胶砂轮） mg ≤40 GB/T1768 耐水性，24h - 无起泡、软化、刹落现象， 无明显变色 GB/T 1733 耐碱性，24h - 无起泡、软化、剥落现象， 无明显变色 JT/T712 施工性能 - 空气或无空气喷涂或滚涂施工性能良好 - 3 . 7 颜 料 3 .7 .2 彩色沥青路面用颜料宜选用无机颜料，其技术要求应符合表 3 .7 .2 的规定。 表 3 .7 .2 颜料技术要求 指 标 单位 技术要求 试验方法 外观 _ 粉末 — 色光 _ 近似～微似 — 水溶物含量 ％ ≤1.0 GB/T 5211. 1 着色率 _ 98-102 GB/T 5211. 19 吸油量 ％ ...
