Compactlogix的基本实验,Studio5000软件的使用方法

Compactlogix的基本实验,Studio5000软件的使用方法_第1页
1/19
Compactlogix的基本实验,Studio5000软件的使用方法_第2页
2/19
Compactlogix的基本实验,Studio5000软件的使用方法_第3页
3/19

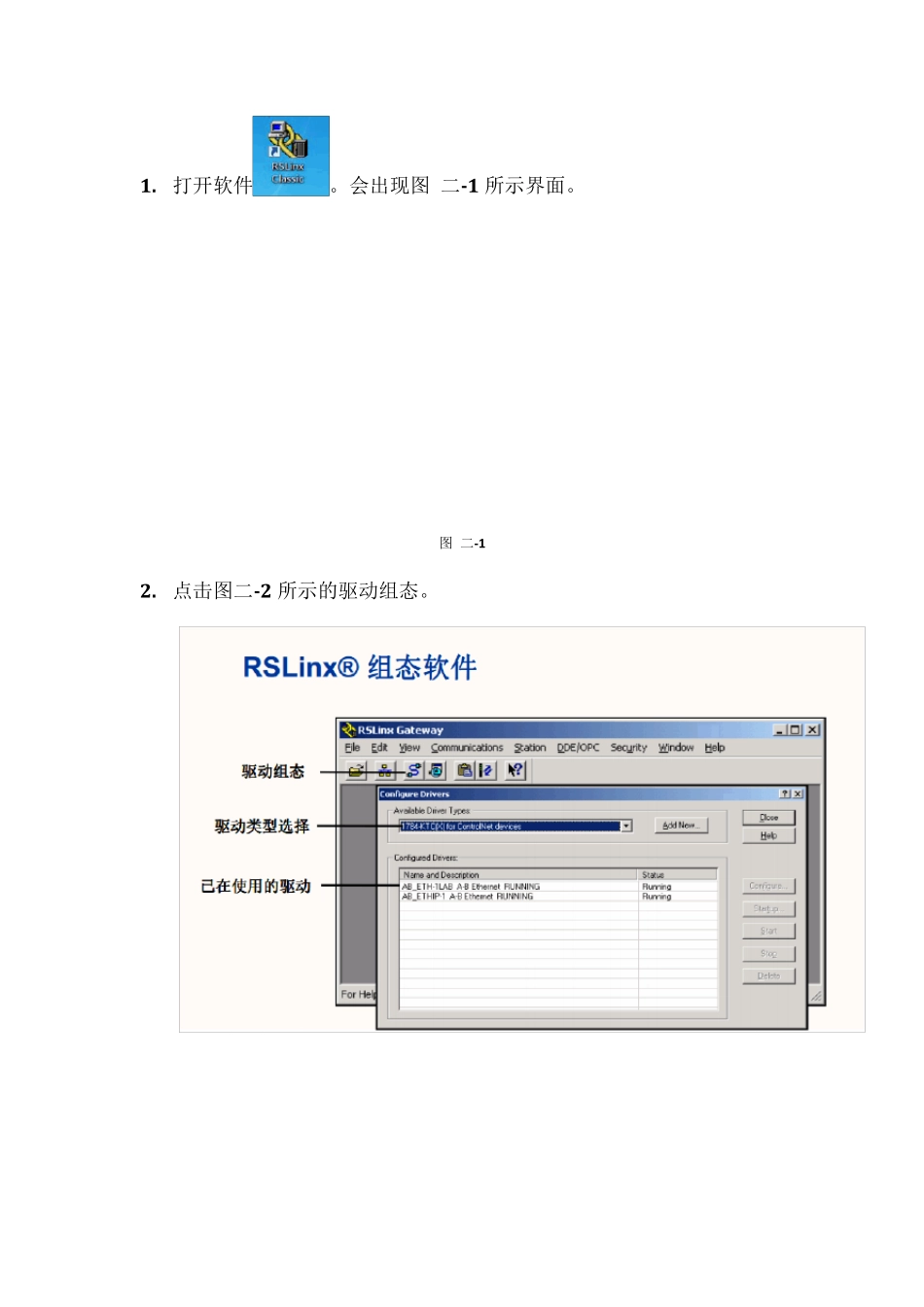

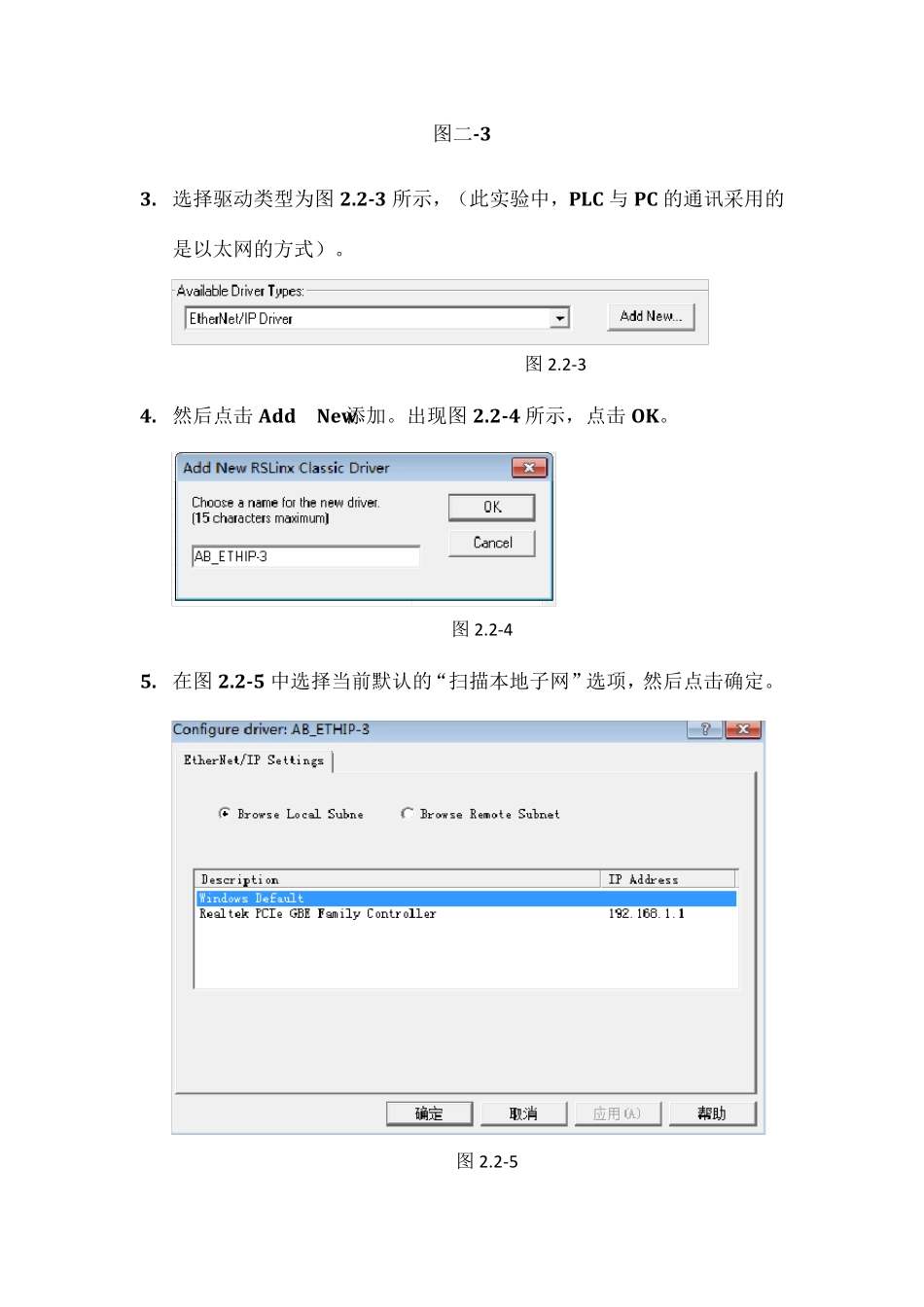

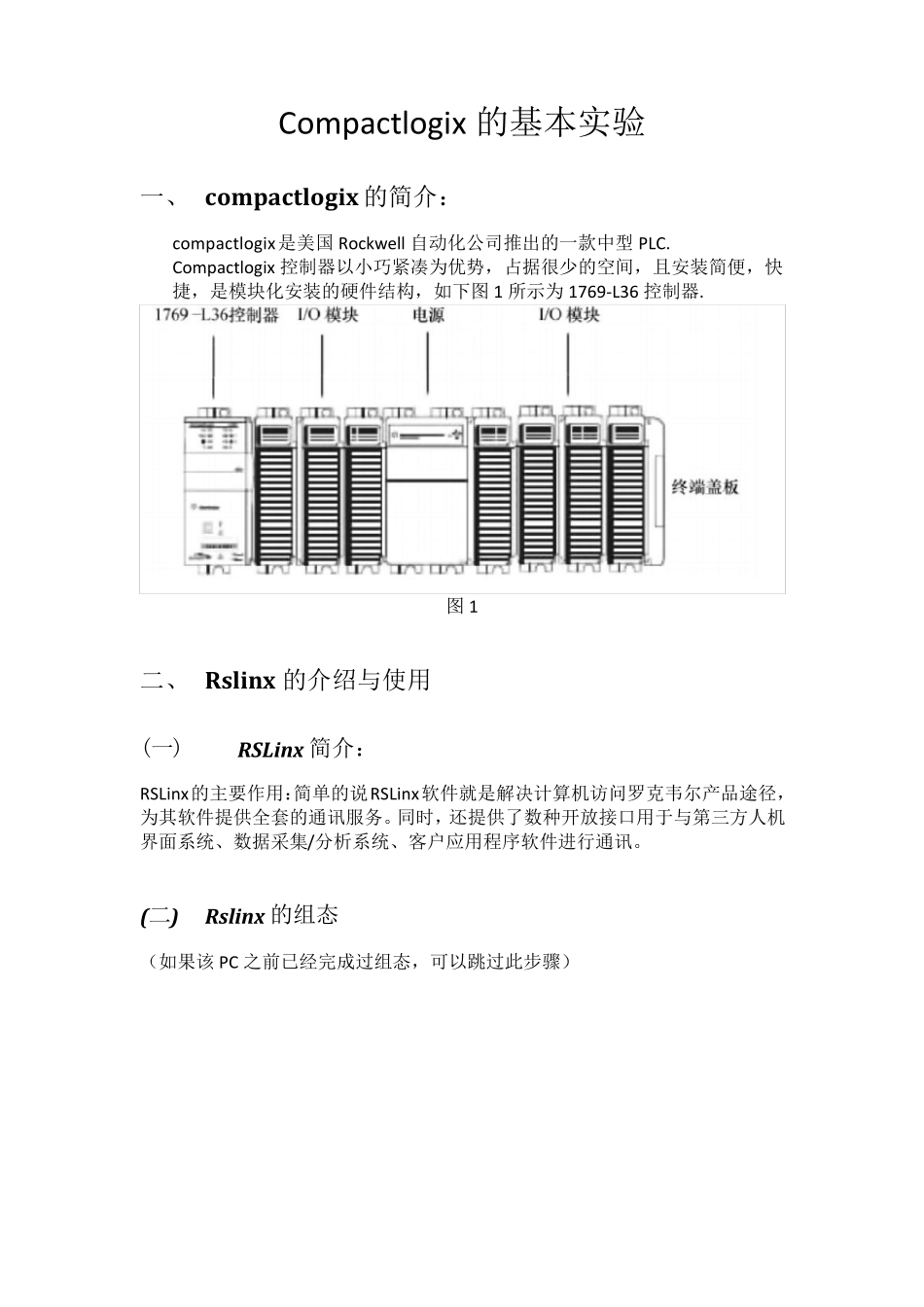

Compactlogix的基本实验 一、 compactlogix 的简介: compactlogix是美国 Rockwell 自动化公司推出的一款中型 PLC. Compactlogix控制器以小巧紧凑为优势,占据很少的空间,且安装简便,快捷,是模块化安装的硬件结构,如下图 1 所示为 1769-L36 控制器. 图 1 二、 Rslinx 的介绍与使用 (一) RSLinx 简介: RSLinx的主要作用:简单的说RSLinx软件就是解决计算机访问罗克韦尔产品途径,为其软件提供全套的通讯服务。同时,还提供了数种开放接口用于与第三方人机界面系统、数据采集/分析系统、客户应用程序软件进行通讯。 (二) Rslinx 的组态 (如果该 PC 之前已经完成过组态,可以跳过此步骤) 1. 打开软件。会出现图 二-1 所示界面。 图 二-1 2. 点击图二-2 所示的驱动组态。 图二-3 3. 选择驱动类型为图2.2-3 所示,(此实验中,PLC 与PC 的通讯采用的是以太网的方式)。 图2 .2 -3 4. 然后点击Add New添加。出现图2.2-4 所示,点击OK。 图2 .2 -4 5. 在图2.2-5 中选择当前默认的“扫描本地子网”选项,然后点击确定。 图2 .2 -5 6. 以上步骤我们已经完成了RSLINx的组态,我们可以在RSwho 中查看连接情况,单击左上角RSwho,出现图2.2-6 所示图画。(在ETHIP-3 中展开我们可以看到与本地子网相连接的设备) 图2.2-6 三、 编程软件studio5000 的使用 (一) 打开stu dio5000 软件 在安装有studio5000 软件的计算机上,用鼠标依次点击“开始\所有程序\Rockw ell Softw are\Studio5000”或者双击桌面上Studio5000 的图标打开。Studio5000 的主界面如图3.1 所示。 图3.1 (二)创建一个新的控制器文件 创建一个新的控制器文件的具体步骤如下: 7. 在Create 菜单下选择New Project。如图3.2-1。 图3. 2-1 8. 选择控制器型号。本次试验使用的是CompactLogix 5370 Controller下的1769-L36ERM 系列。 9. “name”栏,键入字母和数字组合作为名字,如“test”保存路径栏选择一个方便查找的文件夹,我们选择D:\Documents\Studio5000\Projects。然后点击“Next”。 10. 弹出如图 3.2-4 所示窗口。点击“finish”。 图 3.2-4 11. 弹出如图 3.2-5 所示窗口,窗口为 Studio5000 的主编程界面。 图3.2-5 (三) I/O 组态: 12. 组态数字量输入模块,如图3.3-1 所示模块。 图3.3- 1 13. 在I/O Configuration项目下找到1769 Bus(1769 的...
