CorelDRAW教程——03章——矢量图像解析

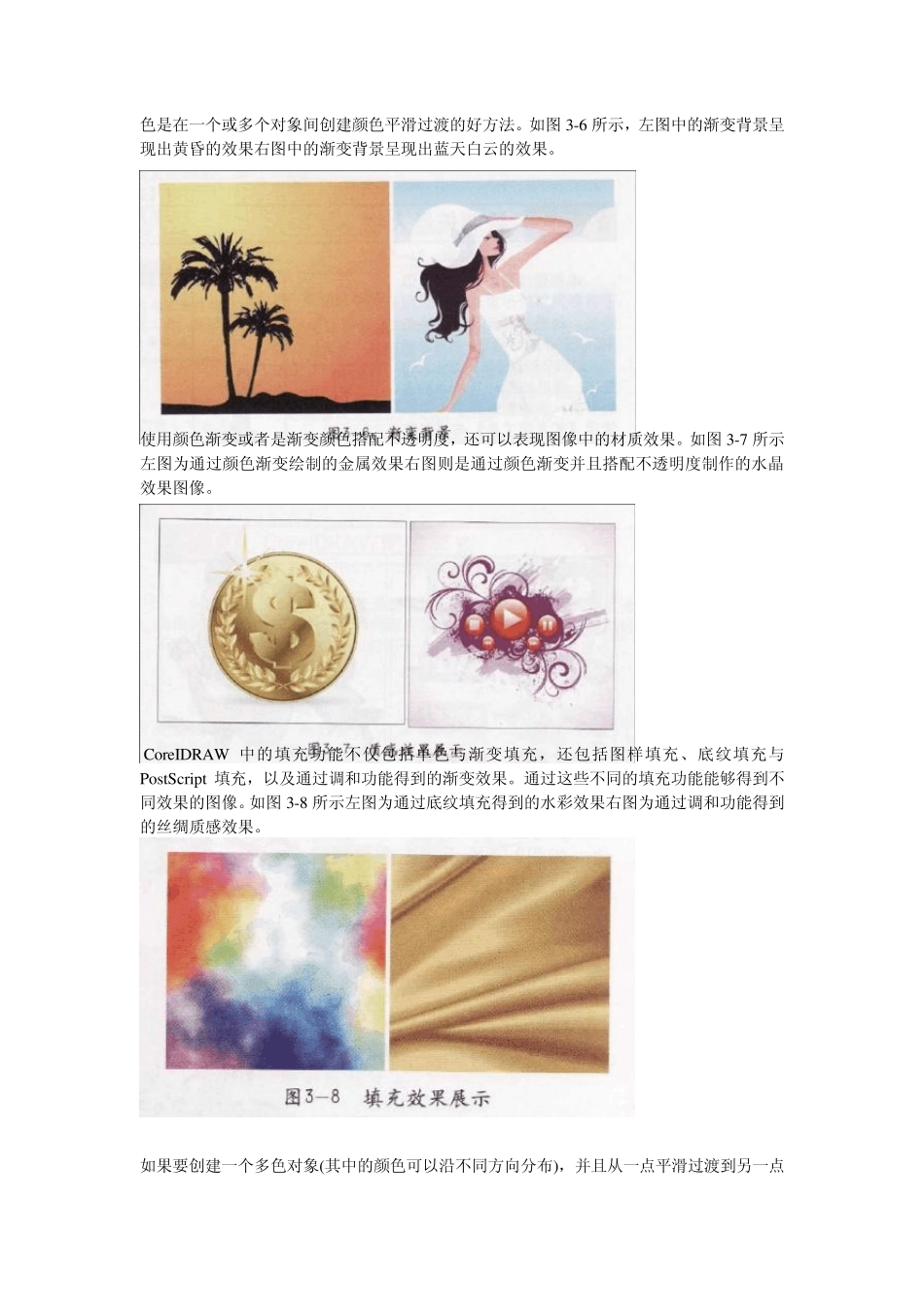

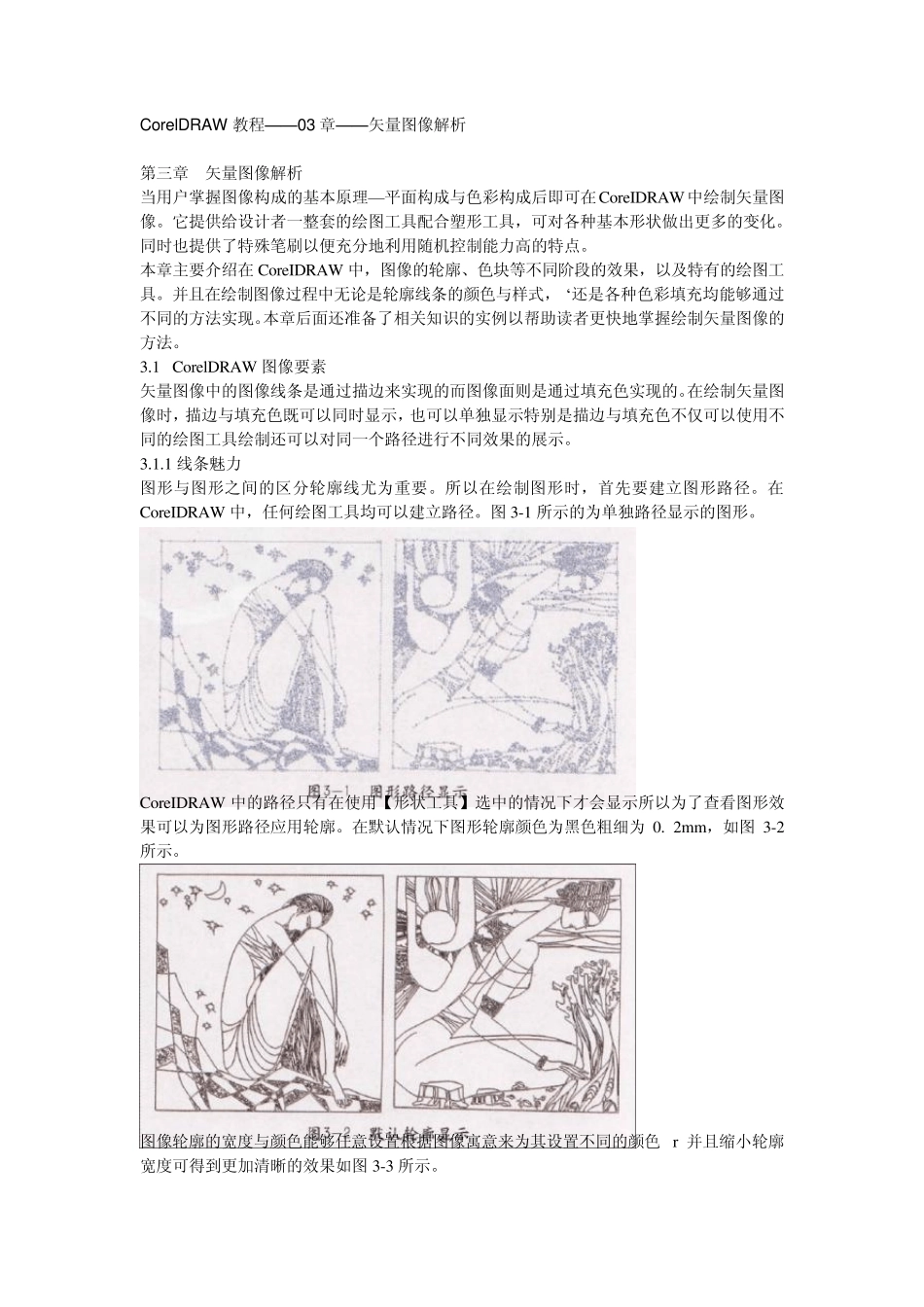

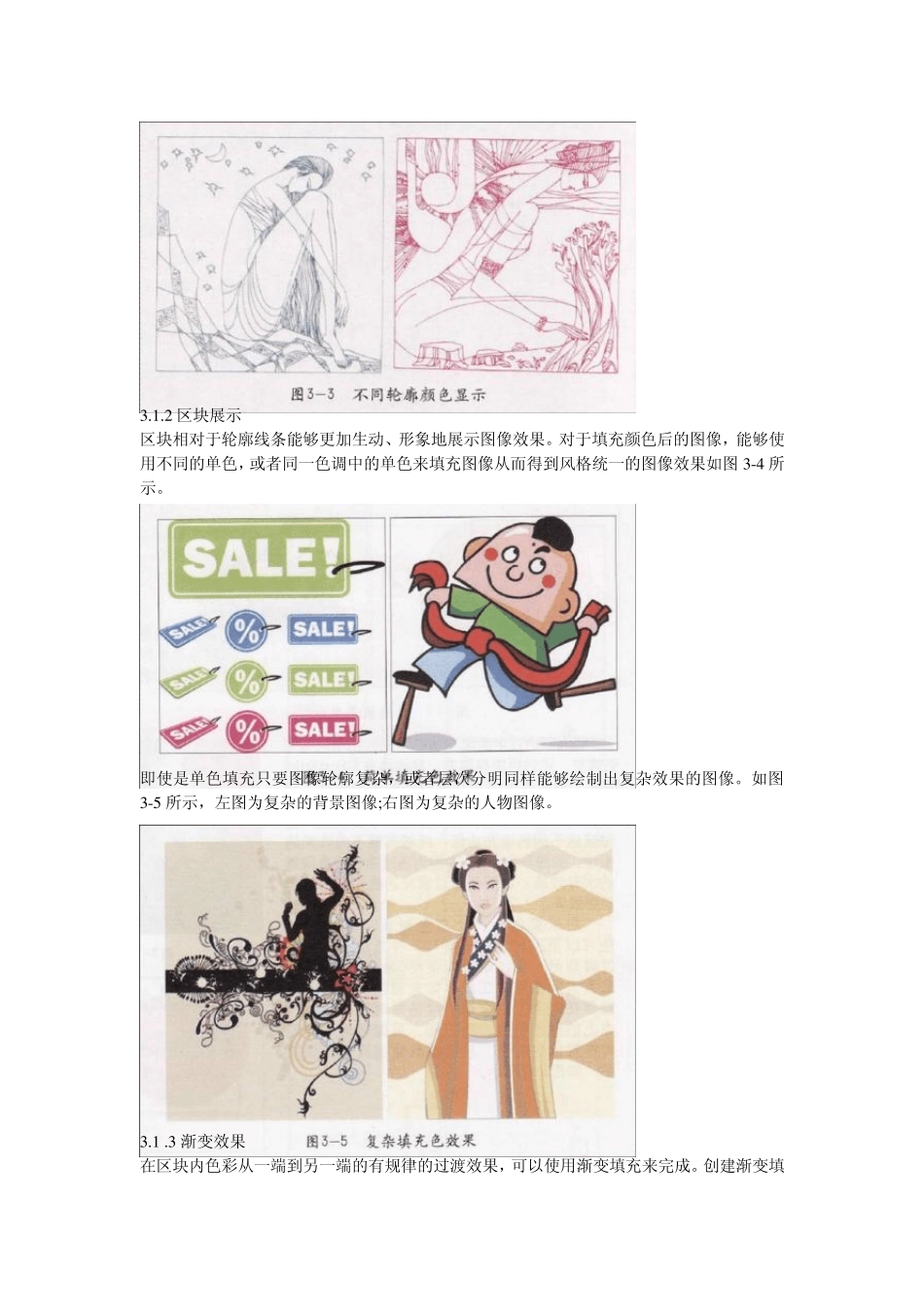

CorelDRAW 教程——03 章——矢量图像解析 第三章 矢量图像解析 当用户掌握图像构成的基本原理—平面构成与色彩构成后即可在CoreIDRAW中绘制矢量图像。它提供给设计者一整套的绘图工具配合塑形工具，可对各种基本形状做出更多的变化。同时也提供了特殊笔刷以便充分地利用随机控制能力高的特点。 本章主要介绍在CoreIDRAW 中，图像的轮廓、色块等不同阶段的效果，以及特有的绘图工具。并且在绘制图像过程中无论是轮廓线条的颜色与样式，„还是各种色彩填充均能够通过不同的方法实现。本章后面还准备了相关知识的实例以帮助读者更快地掌握绘制矢量图像的方法。 3.1 CorelDRAW 图像要素 矢量图像中的图像线条是通过描边来实现的而图像面则是通过填充色实现的。在绘制矢量图像时，描边与填充色既可以同时显示，也可以单独显示特别是描边与填充色不仅可以使用不同的绘图工具绘制还可以对同一个路径进行不同效果的展示。 3.1.1 线条魅力 图形与图形之间的区分轮廓线尤为重要。所以在绘制图形时，首先要建立图形路径。在CoreIDRAW 中，任何绘图工具均可以建立路径。图3-1 所示的为单独路径显示的图形。 CoreIDRAW 中的路径只有在使用【形状工具】选中的情况下才会显示所以为了查看图形效果可以为图形路径应用轮廓。在默认情况下图形轮廓颜色为黑色粗细为 0. 2mm，如图3-2所示。 图像轮廓的宽度与颜色能够任意设置根据图像寓意来为其设置不同的颜色r 并且缩小轮廓宽度可得到更加清晰的效果如图3-3 所示。 3.1.2 区块展示 区块相对于轮廓线条能够更加生动、形象地展示图像效果。对于填充颜色后的图像，能够使用不同的单色，或者同一色调中的单色来填充图像从而得到风格统一的图像效果如图 3-4 所示。 即使是单色填充只要图像轮廓复杂，或者层次分明同样能够绘制出复杂效果的图像。如图3-5 所示，左图为复杂的背景图像;右图为复杂的人物图像。 3.1 .3 渐变效果 在区块内色彩从一端到另一端的有规律的过渡效果，可以使用渐变填充来完成。创建渐变填色是在一个或多个对象间创建颜色平滑过渡的好方法。如图3-6 所示，左图中的渐变背景呈现出黄昏的效果右图中的渐变背景呈现出蓝天白云的效果。 使用颜色渐变或者是渐变颜色搭配不透明度，还可以表现图像中的材质效果。如图3-7 所示左图为通过颜色渐变绘制的金属效果右图则是通过颜色渐变并且搭配不透明度制作的水晶效果图像。 CoreIDRAW 中的填充功能不仅包括单色与渐变填...
