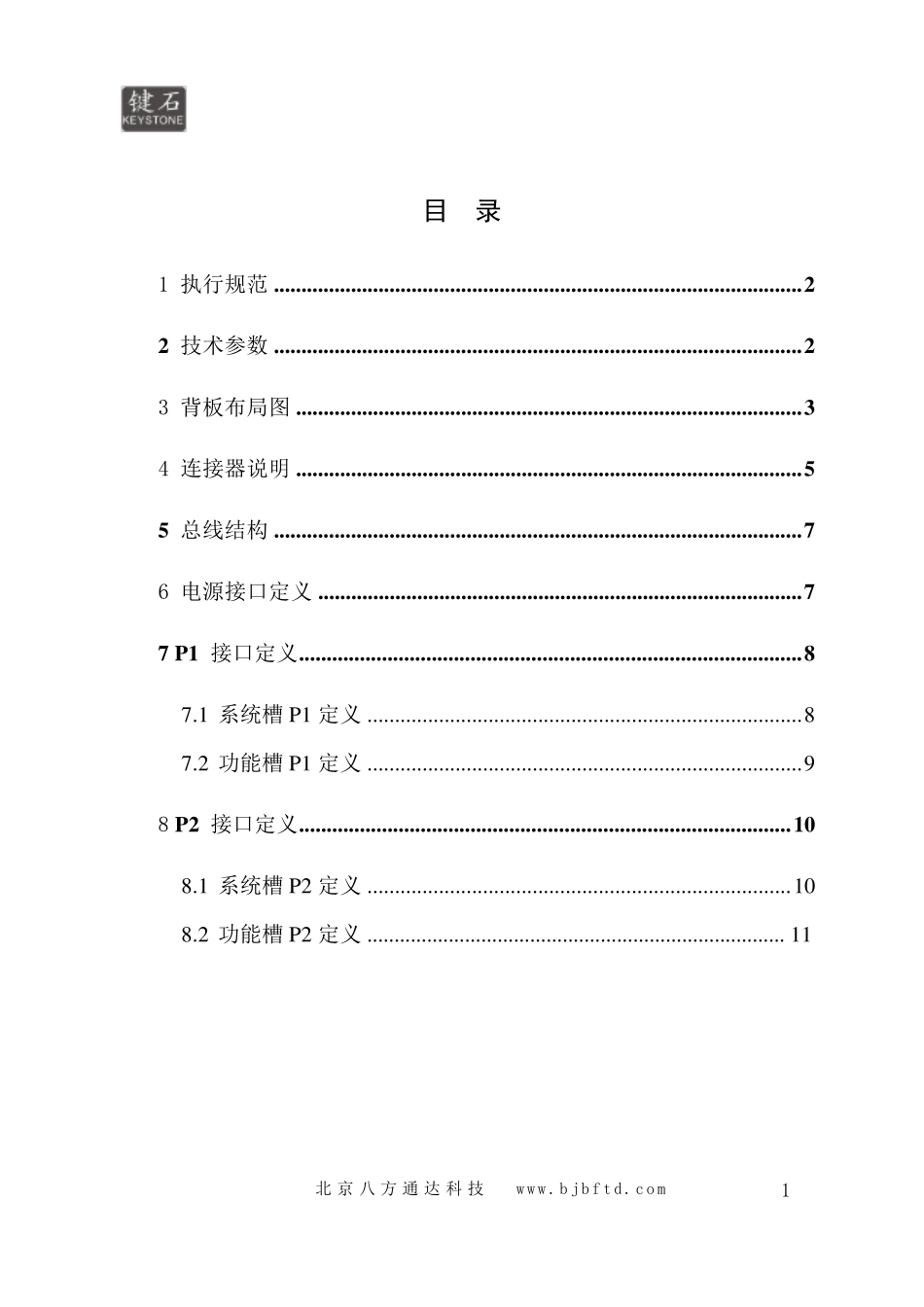

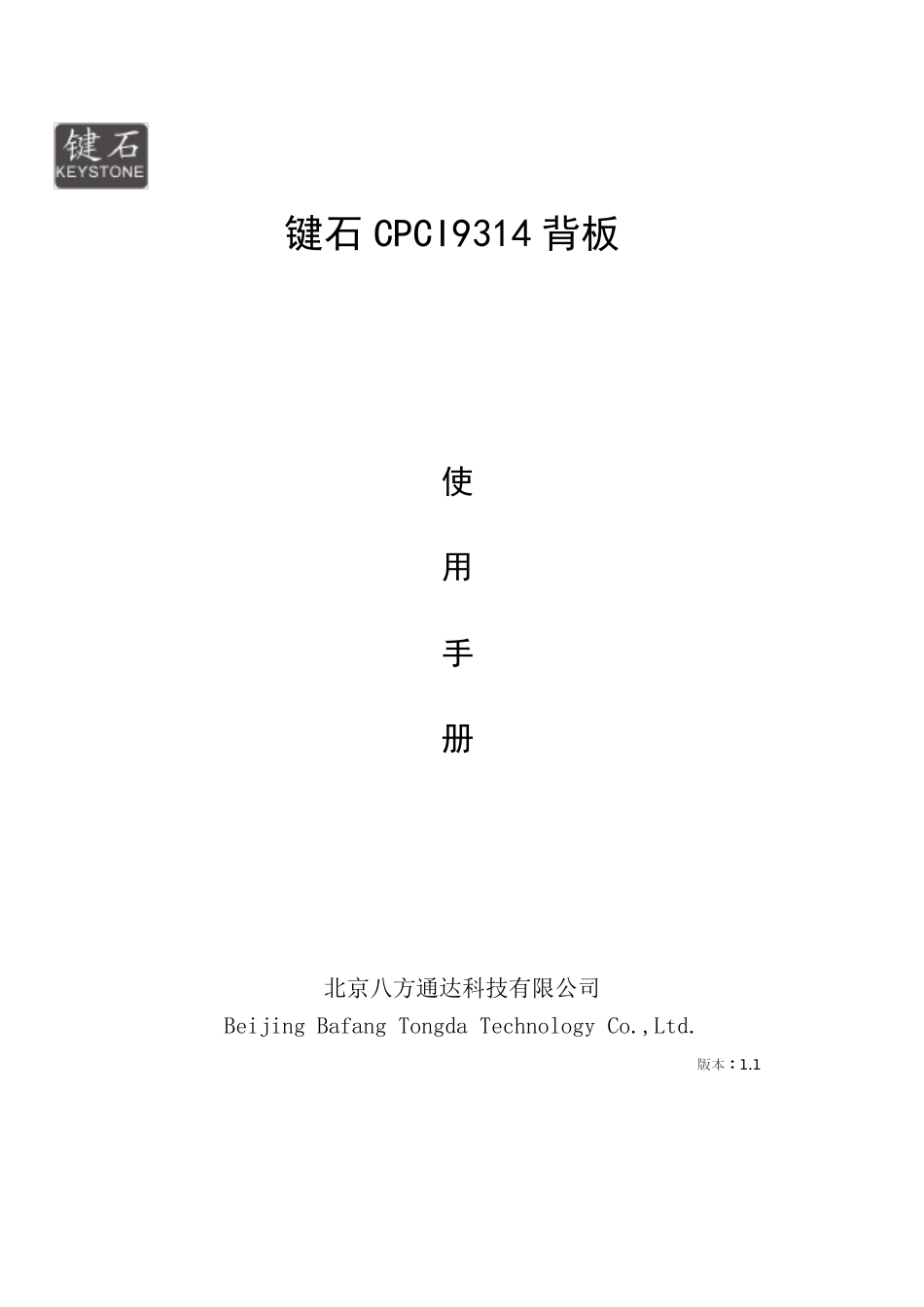

键石CPCI9314 背板 使 用 手 册 北京八方通达科技有限公司 Beijing Bafang Tongda Technology Co.,Ltd. 版 本 ： 1.1 北京八方通达科技 www .bjb ftd. com 1 目 录 1 执行规范 ................................................................................................ 2 2 技术参数 ................................................................................................ 2 3 背板布局图 ............................................................................................ 3 4 连接器说明 ............................................................................................ 5 5 总线结构 ................................................................................................ 7 6 电源接口定义 ........................................................................................ 7 7 P1 接口定义 ........................................................................................... 8 7.1 系统槽 P1 定义 ............................................................................... 8 7.2 功能槽 P1 定义 ............................................................................... 9 8 P2 接口定义 ......................................................................................... 10 8.1 系统槽 P2 定义 ............................................................................. 10 8.2 功能槽 P2 定义 ............................................................................. 11 北京八方通达科技 www .bjb ftd. com 2 使用说明 1 执行规范 CPCI9314 是 14 槽CompactPCI 背板，按照特殊使用要求研制，符合以下CPCI 规范。 ➢ CPCI Specification PICMG 2.0 R 3.0(October 1,1999) ➢ CPCI Hot Swap Specification PICMG 2.0 R 1.0(August 3,1998) ➢ CPCI System Management Specification PICMG 2.9 R 1.0(February 2,2000) ➢ Keying of CPCI Boards and Backplanes PICMG 2.10 R 1.0(October 1,1999) ➢ CPCI Power Interface Specification ...
