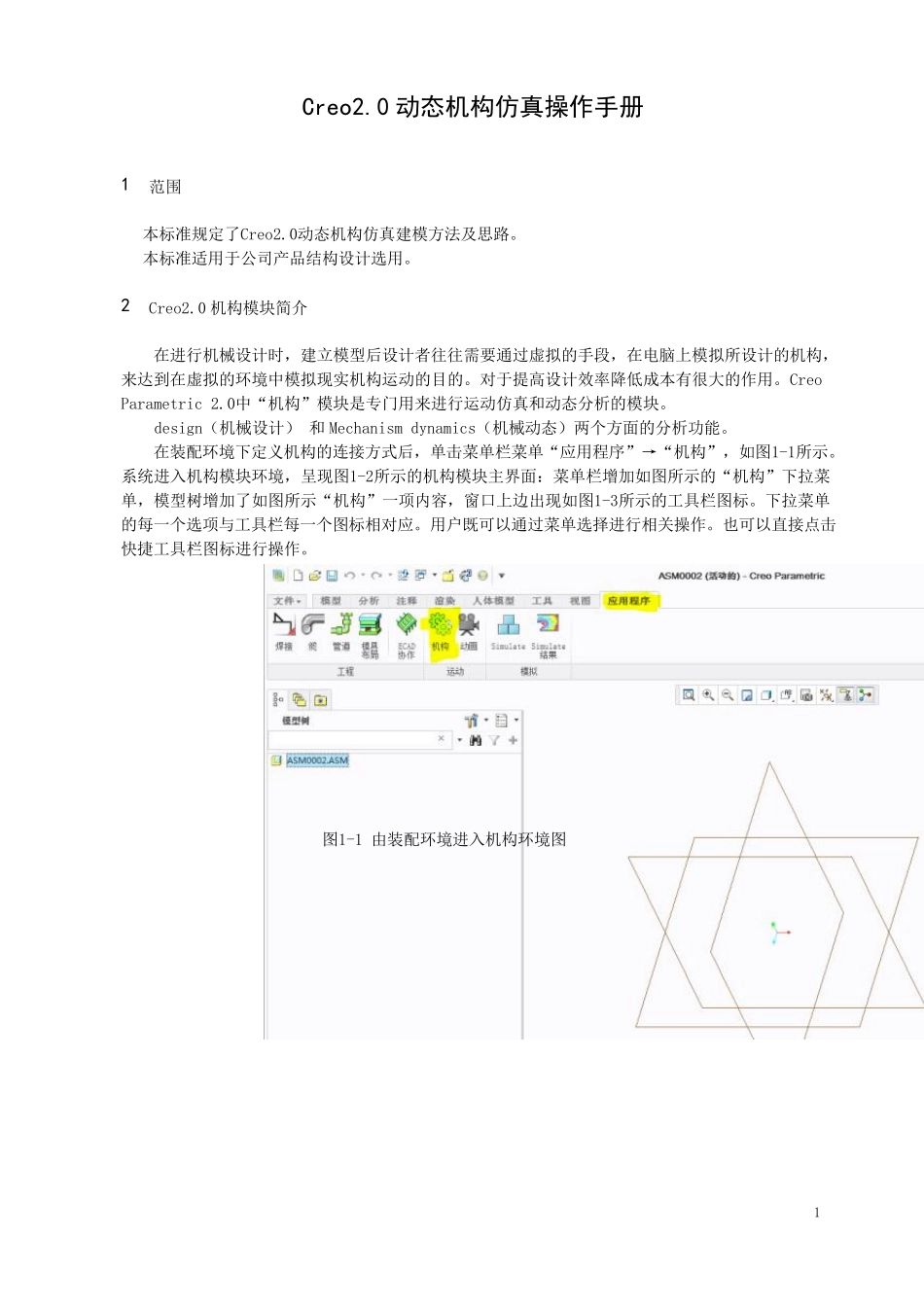

1 Creo2
0 动态机构仿真操作手册 1 范围 本标准规定了Creo2
0动态机构仿真建模方法及思路
本标准适用于公司产品结构设计选用
2 Creo2
0 机构模块简介 在进行机械设计时，建立模型后设计者往往需要通过虚拟的手段，在电脑上模拟所设计的机构，来达到在虚拟的环境中模拟现实机构运动的目的
对于提高设计效率降低成本有很大的作用
Creo Parametric 2
0中“机构”模块是专门用来进行运动仿真和动态分析的模块
design（机械设计） 和 Mechanism dynamics（机械动态）两个方面的分析功能
在装配环境下定义机构的连接方式后，单击菜单栏菜单“应用程序”→“机构”，如图1-1所示
系统进入机构模块环境，呈现图1-2所示的机构模块主界面：菜单栏增加如图所示的“机构”下拉菜单，模型树增加了如图所示“机构”一项内容，窗口上边出现如图1-3所示的工具栏图标
下拉菜单的每一个选项与工具栏每一个图标相对应
用户既可以通过菜单选择进行相关操作
也可以直接点击快捷工具栏图标进行操作

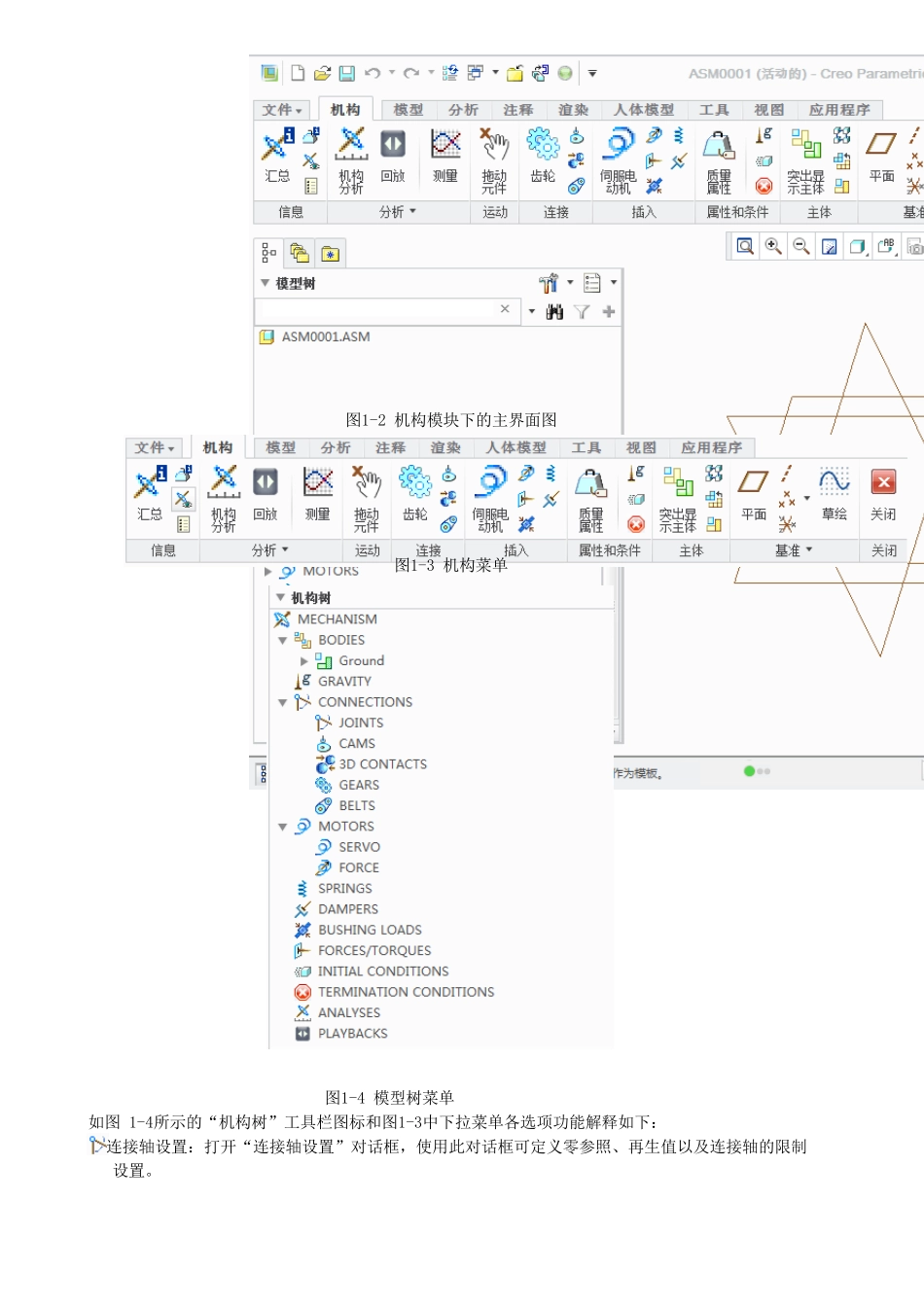

图1-1 由装配环境进入机构环境图 图1-2 机构模块下的主界面图 图1-3 机构菜单 图1-4 模型树菜单 如图 1-4所示的“机构树”工具栏图标和图1-3中下拉菜单各选项功能解释如下： 连接轴设置：打开“连接轴设置”对话框，使用此对话框可定义零参照、再生值以及连接轴的限制设置
3 凸轮：打开“凸轮从动机构连接”对话框，使用此对话框可创建新的凸轮从动机构，也可编辑或删除现有的凸轮从动机构
3D 接触：打开“3D 接触从动机构连接”对话框，使用此对话框可创建新的3D 接触从动机构，也可编辑或删除现有的3D 接触从动机构
齿轮：打开“齿轮副”对话框，使用此对话框可创建新的齿轮副，也可编辑、移除、复制现有的齿轮副
伺服电动机：打开“伺服电动机”对话框，使用此对话框可定
