CRUISE_M_系列教程_冷却系统建模(基础)v1

CRUISE_M_系列教程_冷却系统建模(基础)v1_第1页
1/36
CRUISE_M_系列教程_冷却系统建模(基础)v1_第2页
2/36
CRUISE_M_系列教程_冷却系统建模(基础)v1_第3页
3/36

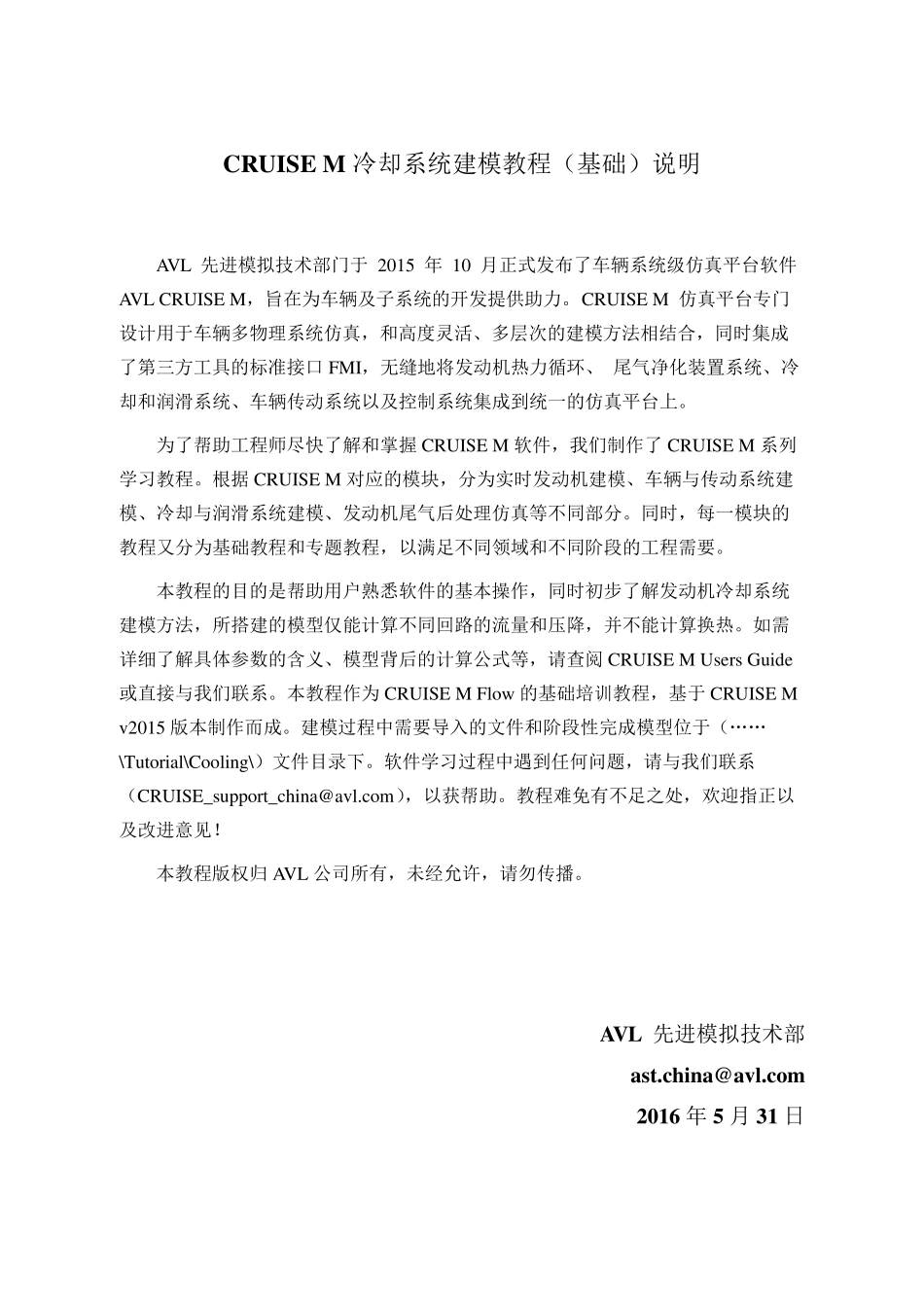

CRUISE M 冷却系统建模教程(基础)说明 AVL 先进模拟技术部门于 2015 年 10 月正式发布了车辆系统级仿真平台软件AVL CRUISE M,旨在为车辆及子系统的开发提供助力。CRUISE M 仿真平台专门设计用于车辆多物理系统仿真,和高度灵活、多层次的建模方法相结合,同时集成了第三方工具的标准接口 FMI,无缝地将发动机热力循环、 尾气净化装置系统、冷却和润滑系统、车辆传动系统以及控制系统集成到统一的仿真平台上。 为了帮助工程师尽快了解和掌握 CRUISE M 软件,我们制作了 CRUISE M 系列学习教程。根据 CRUISE M 对应的模块,分为实时发动机建模、车辆与传动系统建模、冷却与润滑系统建模、发动机尾气后处理仿真等不同部分。同时,每一模块的教程又分为基础教程和专题教程,以满足不同领域和不同阶段的工程需要。 本教程的目的是帮助用户熟悉软件的基本操作,同时初步了解发动机冷却系统建模方法,所搭建的模型仅能计算不同回路的流量和压降,并不能计算换热。如需详细了解具体参数的含义、模型背后的计算公式等,请查阅CRUISE M Users Guide或直接与我们联系。本教程作为 CRUISE M Flow 的基础培训教程,基于 CRUISE M v2015 版本制作而成。建模过程中需要导入的文件和阶段性完成模型位于(……\Tutorial\Cooling\)文件目录下。软件学习过程中遇到任何问题,请与我们联系(CRUISE_support_china@avl.com),以获帮助。教程难免有不足之处,欢迎指正以及改进意见! 本教程版权归 AVL 公司所有,未经允许,请勿传播。 AVL 先进模拟技术部 ast.china@av l.com 2016 年 5 月 31 日 I 目 录 第1 章 CRUISE M Flow 简介 ............................................................... 1 第2 章 冷却系统模型搭建 ..................................................................... 2 2.1 冷却水套(Cooling jacket) .......................................................................... 3 2.2 散热器支路(Radiator) ............................................................................... 6 2.3 小循环支路(Radiator Bypass) .................................................................. 7 2.4 乘员舱支路(Cabin Heater) ....................................................................... 8 2.5 涡轮...
