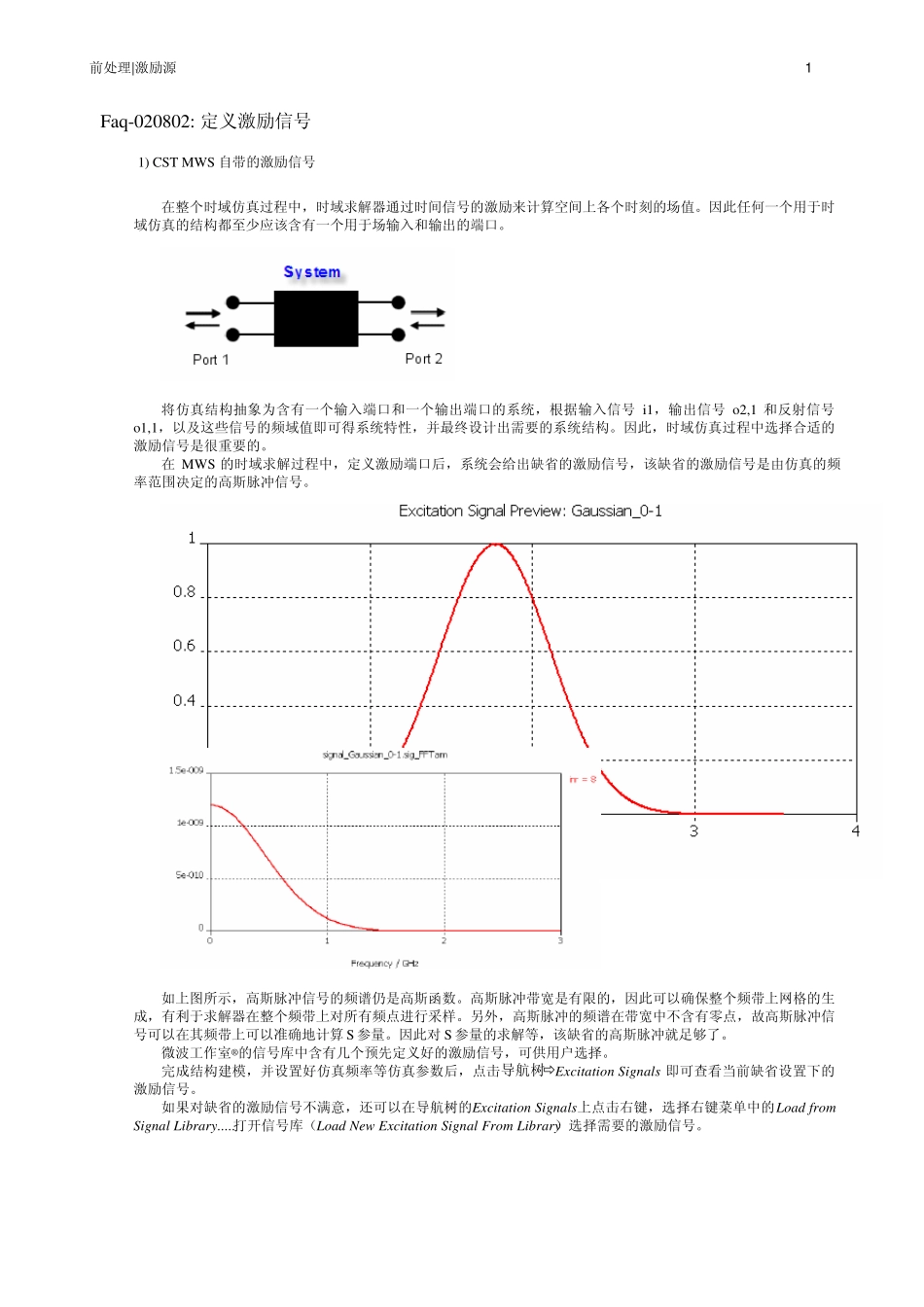

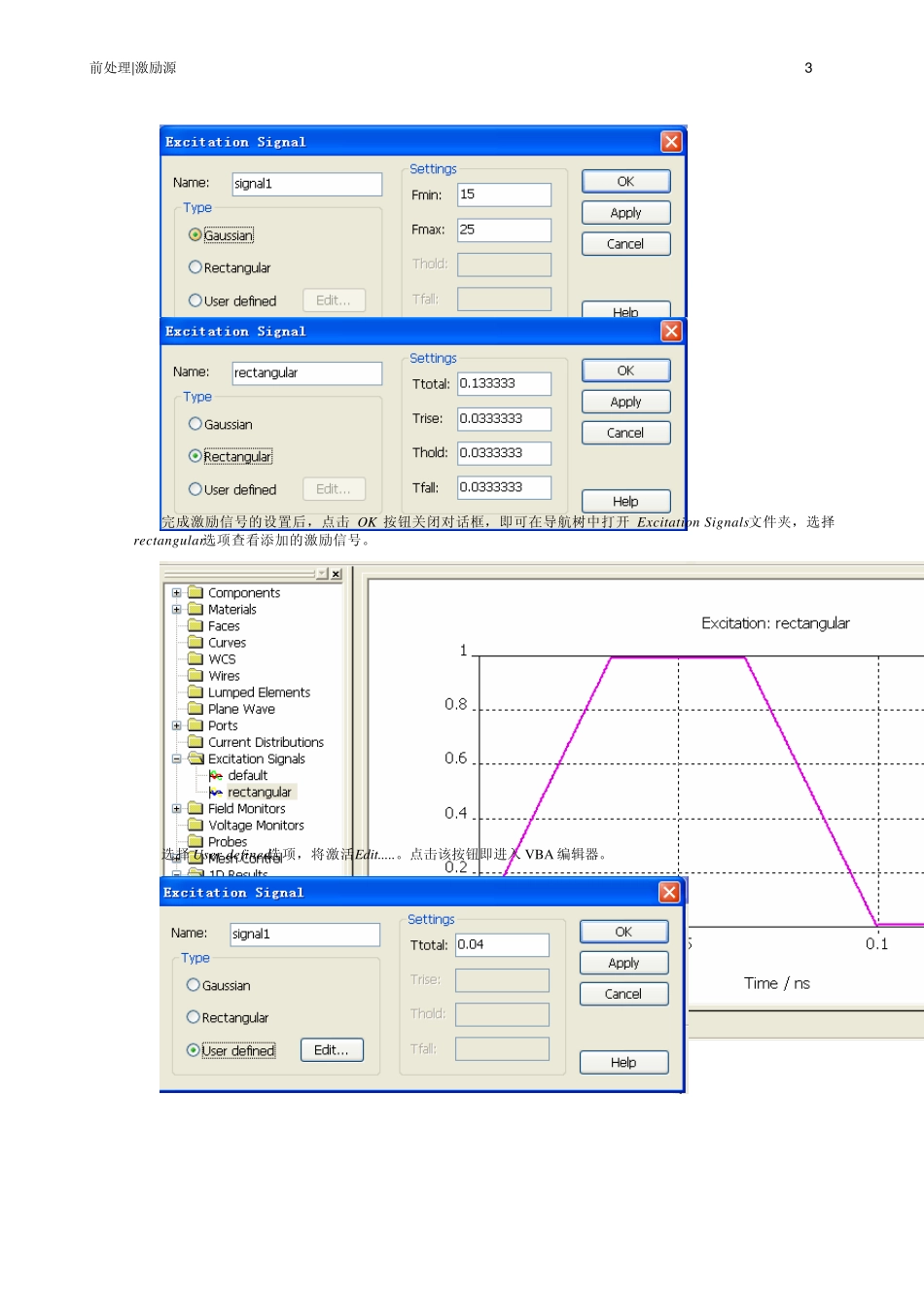

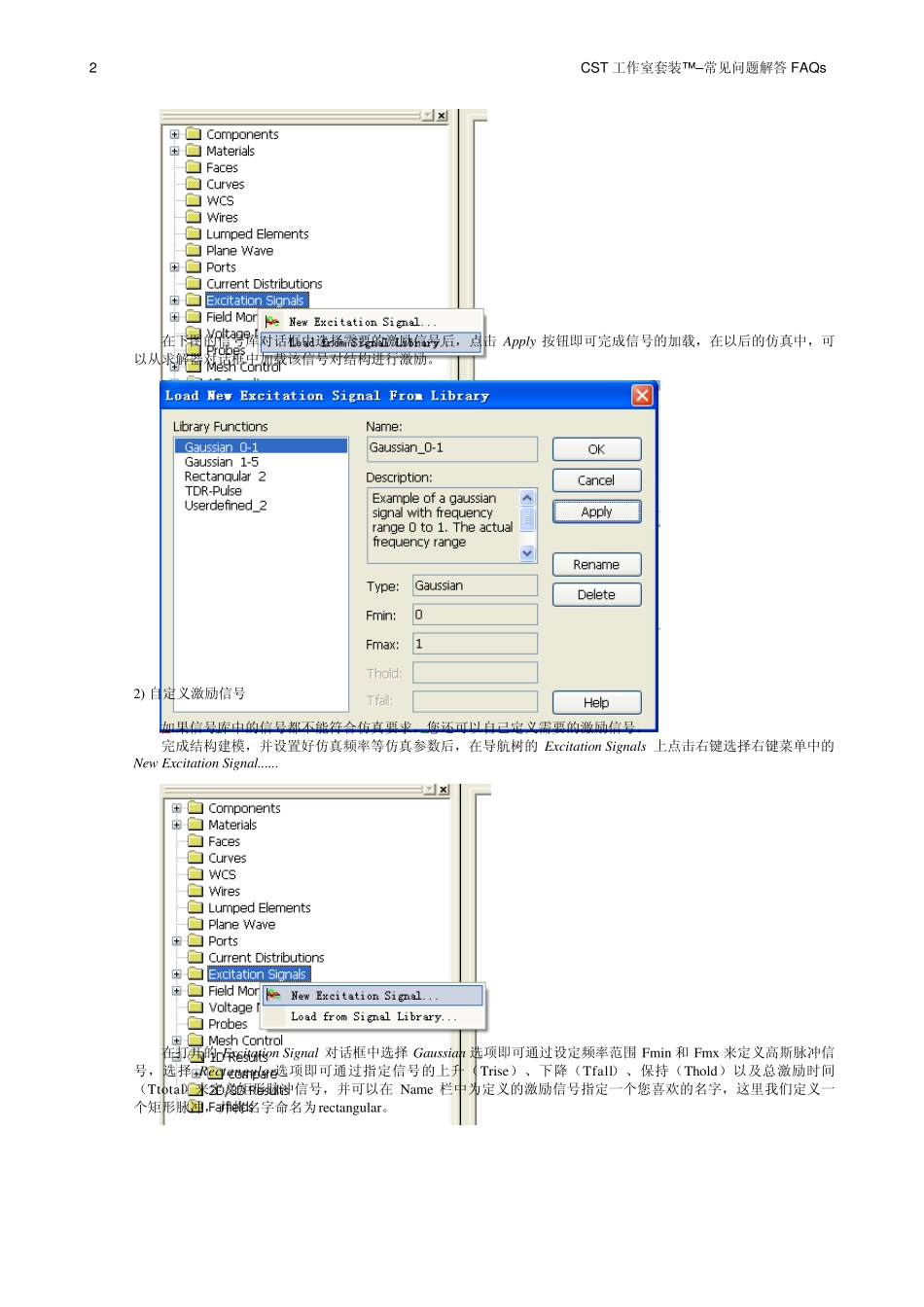

前处理|激励源 1 Faq-020802: 定义激励信号 1) CST MWS 自带的激励信号 在整个时域仿真过程中,时域求解器通过时间信号的激励来计算空间上各个时刻的场值。因此任何一个用于时域仿真的结构都至少应该含有一个用于场输入和输出的端口。 将仿真结构抽象为含有一个输入端口和一个输出端口的系统,根据输入信号i1,输出信号o2,1 和反射信号o1,1,以及这些信号的频域值即可得系统特性,并最终设计出需要的系统结构。因此,时域仿真过程中选择合适的激励信号是很重要的。 在MWS 的时域求解过程中,定义激励端口后,系统会给出缺省的激励信号,该缺省的激励信号是由仿真的频率范围决定的高斯脉冲信号。 如上图所示,高斯脉冲信号的频谱仍是高斯函数。高斯脉冲带宽是有限的,因此可以确保整个频带上网格的生成,有利于求解器在整个频带上对所有频点进行采样。另外,高斯脉冲的频谱在带宽中不含有零点,故高斯脉冲信号可以在其频带上可以准确地计算S 参量。因此对 S 参量的求解等,该缺省的高斯脉冲就足够了。 微波工作室® 的信号库中含有几个预先定义好的激励信号,可供用户选择。 完成结构建模 ,并设置 好仿真频率等仿真参数后,点击 导 航 树 ÖExcitation Signals 即可查 看 当 前缺省设置 下 的激励信号。 如果 对缺省的激励信号不满 意 ,还 可以在导 航 树 的Excitation Signals上点击 右 键 ,选择右 键 菜 单 中的Load from Signal Library.....打 开 信号库( Load New Excitation Signal From Library) 选择需要的激励信号。 2 CST 工作室套装™–常见问题解答FAQs 在下图的信号库对话框中选择需要的激励信号后,点击Apply 按钮即可完成信号的加载,在以后的仿真中,可以从求解器对话框中加载该信号对结构进行激励。 2) 自定义激励信号 如果信号库中的信号都不能符合仿真要求,您还可以自己定义需要的激励信号。 完成结构建模,并设置好仿真频率等仿真参数后,在导航树的Excitation Signals 上点击右键选择右键菜单中的New Excitation Signal...... 在打开的Excitation Signal 对话框中选择Gaussian 选项即可通过设定频率范围Fmin 和Fmx 来定义高斯脉冲信号,选择Rectangular选项即可通过指定信号的上升(Trise)、下降(Tfall)、保持(Thold)以及总激励时间(Ttotal)来定义矩形脉冲信号,并可以在Name 栏中为定义的激励信号指定一个您喜欢的名字,这里...
