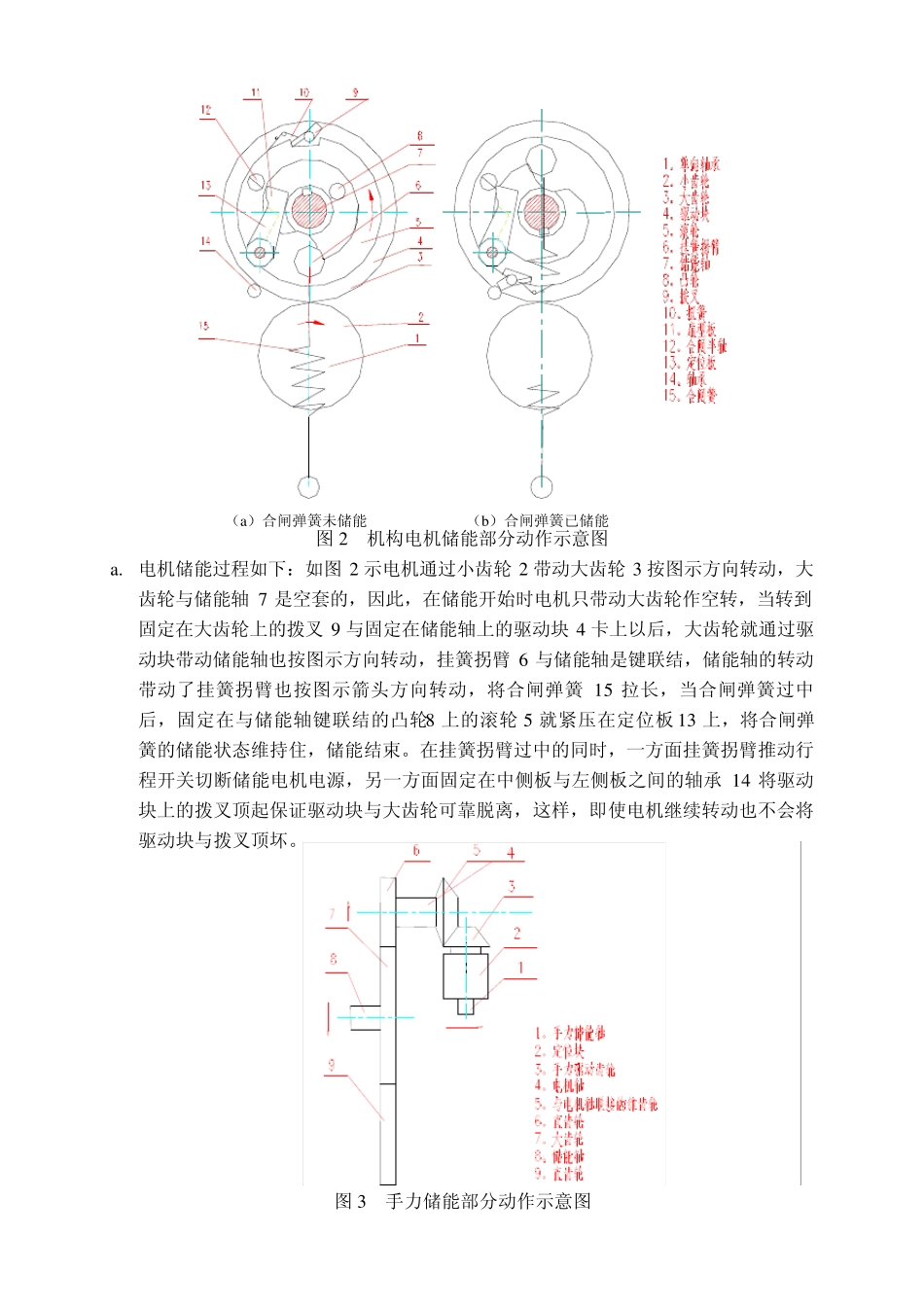

CT19 弹簧操动机构 一. 概述 CT19 弹簧操动机构是专为配真空断路器而设计的，它与ZN28-10 真空断路器和ZN28A 悬挂式真空断路器匹配可供工矿企业、发电厂及变电站作电气设施的保护和控制之用。 机构合闸弹簧的储能方式有电动机储能和手力储能两种，合闸操作有合闸电磁铁和手按扭操作两种，分闸操作有分闸电磁铁和手按扭操作两种，机械寿命可达 10000次。 储能电机额定电压有直流 110V、220V，当电机电压为交流电时，增加整流装置。25kA、31.5kA 的电机功率为70W，40kA、50kA 电机功率为120W。 不同额定开断电流的断路器的分合闸电磁铁是相同的，尤其是分合闸电磁铁的本体是相同的，分合闸电磁铁额定电压有交直流110V、220V。 图 1 机构外形 二. 结构及动作原理 1. 储能： 图 2 为机构电机储能部分动作示意图，图 2(a)为合闸弹簧处于未储能位置，图 2(b)为合闸弹簧处于已储能位置。图 3 为手力储能部分动作示意图。 图2 机构电机储能部分动作示意图 a. 电机储能过程如下：如图2 示电机通过小齿轮2 带动大齿轮3 按图示方向转动，大齿轮与储能轴7 是空套的，因此，在储能开始时电机只带动大齿轮作空转，当转到固定在大齿轮上的拨叉9 与固定在储能轴上的驱动块4 卡上以后，大齿轮就通过驱动块带动储能轴也按图示方向转动，挂簧拐臂6 与储能轴是键联结，储能轴的转动带动了挂簧拐臂也按图示箭头方向转动，将合闸弹簧15 拉长，当合闸弹簧过中后，固定在与储能轴键联结的凸轮8 上的滚轮5 就紧压在定位板13 上，将合闸弹簧的储能状态维持住，储能结束。在挂簧拐臂过中的同时，一方面挂簧拐臂推动行程开关切断储能电机电源，另一方面固定在中侧板与左侧板之间的轴承 14 将驱动块上的拨叉顶起保证驱动块与大齿轮可靠脱离，这样，即使电机继续转动也不会将驱动块与拨叉顶坏。 图3 手力储能部分动作示意图 （a）合闸弹簧未储能 （b）合闸弹簧已储能 b. 手力储能过程如下，图3 中用专用摇把驱动小锥齿轮3，小锥齿轮3 再驱动与之相啮合的锥齿轮5，锥齿轮5 带动直齿轮6，驱动大齿轮7 按图示方向转动，以后的过程跟电机的储能一样。由于手力储能过程不是连续进行的，所以与大齿轮相啮合的小齿轮9 上装有单向轴承，用来防止储能过程中大齿轮在合闸簧拉力下反转储不上能。 图4（a） 机构“合闸操作”时的状态 2. 合闸操作： 图4 为机构合闸操作示意图，图4（a）表示机构“合闸操作”时的状态，图4（b）...
