CTB弹簧操动机构

CTB弹簧操动机构_第1页
1/10
CTB弹簧操动机构_第2页
2/10
CTB弹簧操动机构_第3页
3/10

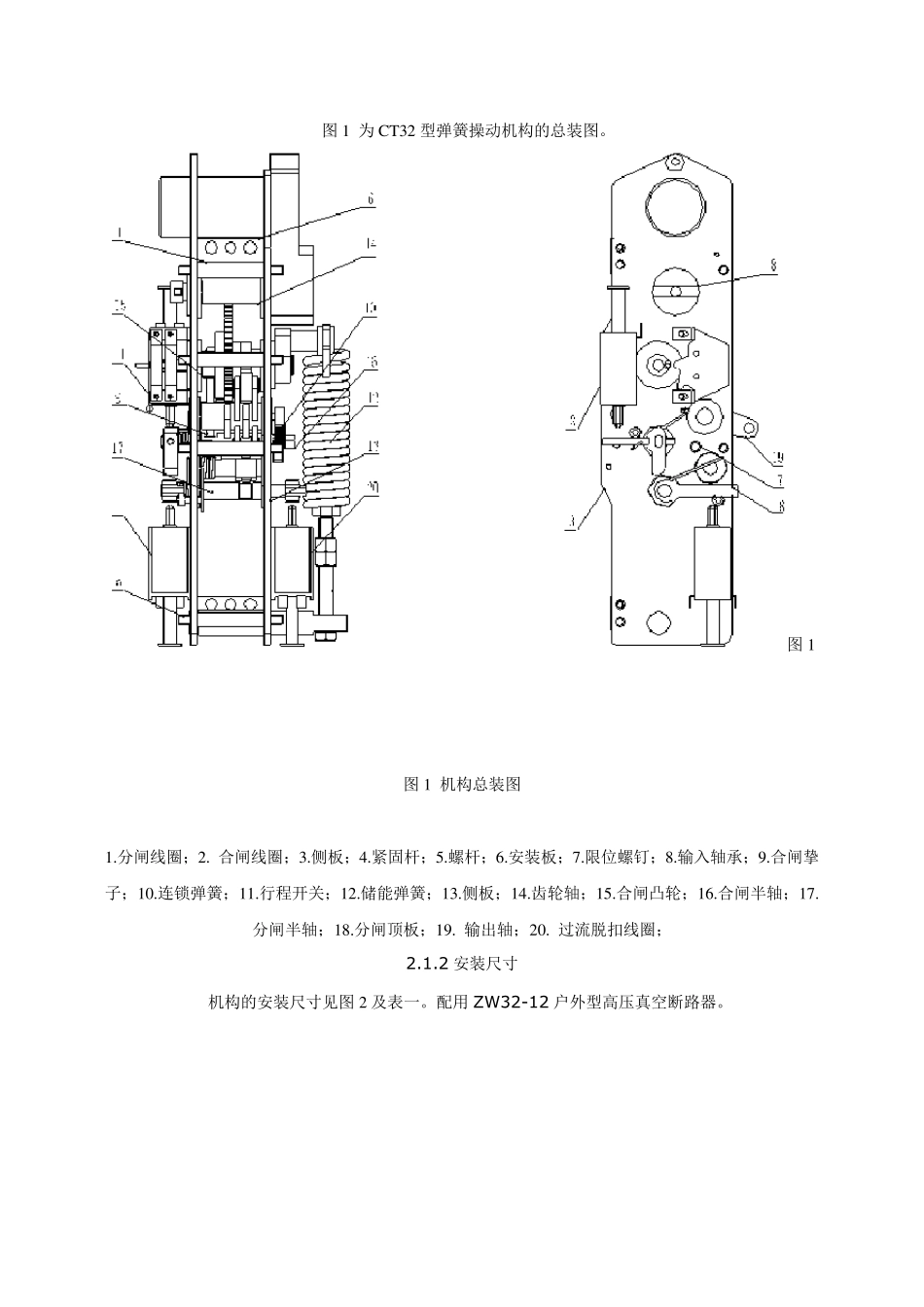

默认字体 CTB 弹簧操动机构 1、 概述 1.1 产品用途及使用范围、使用条件 CT32 型弹簧操动机构可供匹配 ZW32-12 户外型高压真空断路器及合闸功与之相当的其它户外或户内真空断路器,其性能符合 GB1984《交流高压断路器》和本产品《技术条件》的要求;机构合闸弹簧储能方式有电动和手动两种,合、分闸操作有电磁铁和手动按钮操作两种。可进行重合闸操作,具有自由脱扣功能。手动操动机构具有手动储能、手动合分、过电流保护功能。电动操动机构具有电动机合分、过电流保护功能。所配控制器具有涌流、延时和速断保护功能可实现过流保护。机构储能效率高,噪音小,运行平稳;结构紧凑,合闸功大,体积小,重量轻,寿命长。 本安装使用说明书规定了弹簧操动机构的主要技术参数、产品结构、安装、使用维护的主要方法等内容。 1.2 产品型号 1.3 环境条件 a. 海拔高度不超过 1000 米 b. 周围空气温度上限+40°C,下限-45°C ( 储运周围空气温度上限+40°C,下限-40°C)。 c. 相对湿度:日平均不大于 95% ,月平均不大于 90% ;水蒸气压平均不大于 2.2× 10-3 Mpa ,月平均不大于 1.8× 10-3 Mpa; d. 无易燃、易爆炸危险、化学腐蚀及剧烈震动的场所。 2、结构特征和工作原理 2.1 弹簧操动机构总体结构及特点 2 结构及动作原理 2.1.1 结构特点: 机构采用夹板式结构。储能电机及驱动部分、合闸凸轮及输入轴、输出轴等布置在左右侧板之间,使各部分受力合理,稳定性好。合闸弹簧、行程开关布置在侧板外侧,便于检修和更换。合分闸电磁铁布置在夹板外侧的上、下方,安装及拆卸方便。主要轴两端有滚动轴承,转动灵活,传动效率高。机构通过固定在左右侧板间的两根钢板上的安装孔,用 M10 螺钉安装于手车或固定柜及其短路器的基架上。机构输出轴在机构的前方,且与安装基面平行布置。操作简单、结构新颖、动作可靠、体积小、机械寿命可达 1 万次。 图1 为CT32 型弹簧操动机构的总装图。 图1 图1 机构总装图 1.分闸线圈;2. 合闸线圈;3.侧板;4.紧固杆;5.螺杆;6.安装板;7.限位螺钉;8.输入轴承;9.合闸挚子;10.连锁弹簧;11.行程开关;12.储能弹簧;13.侧板;14.齿轮轴;15.合闸凸轮;16.合闸半轴;17.分闸半轴;18.分闸顶板;19. 输出轴;20. 过流脱扣线圈; 2.1.2 安装尺寸 机构的安装尺寸见图2 及表一。配用 ZW32-12 户外型高压真空断路器。 图2 图3 图2 机构的安装尺寸图 图3 ...
