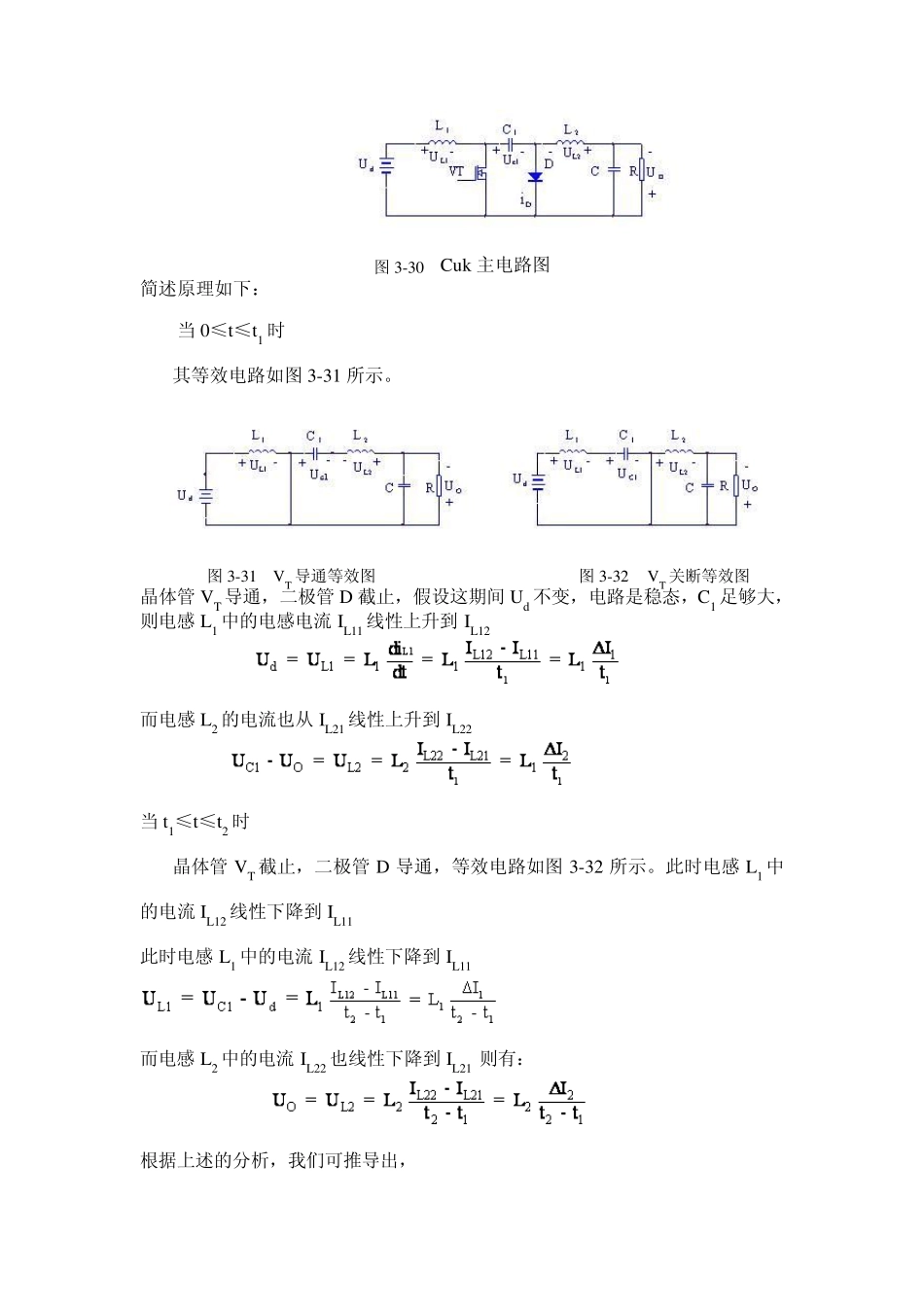

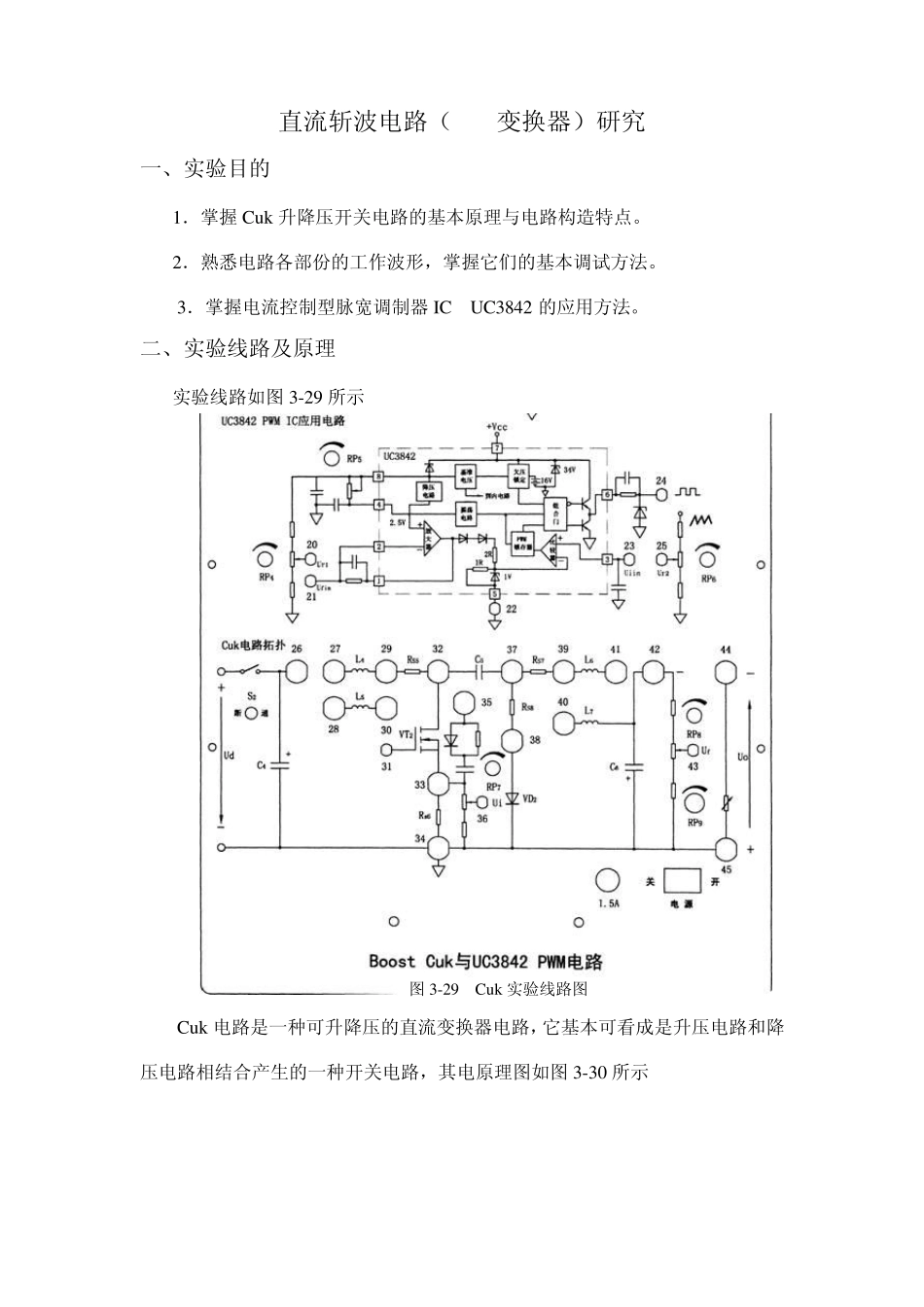

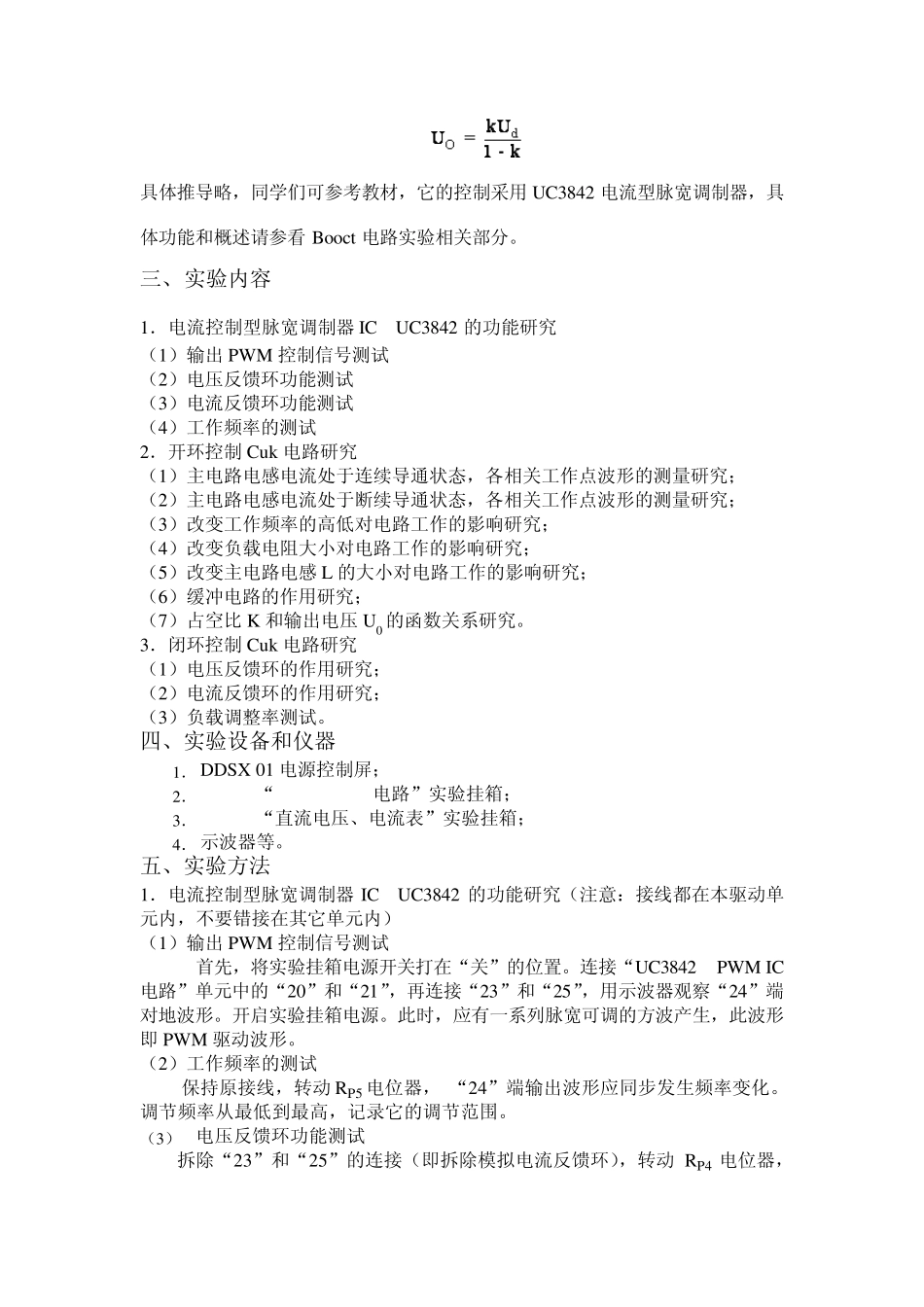

直流斩波电路（Cuk变换器）研究 一、实验目的 1．掌握 Cuk升降压开关电路的基本原理与电路构造特点。 2．熟悉电路各部份的工作波形，掌握它们的基本调试方法。 3．掌握电流控制型脉宽调制器IC UC3842 的应用方法。 二、实验线路及原理 实验线路如图 3-29 所示 图 3-29 Cuk实验线路图 Cuk电路是一种可升降压的直流变换器电路，它基本可看成是升压电路和降压电路相结合产生的一种开关电路，其电原理图如图 3-30 所示 图3-30 Cu k 主电路图 简述原理如下： 当0≤t≤t1 时 其等效电路如图3-31 所示。 图3-31 VT 导通等效图 图3-32 VT 关断等效图 晶体管 VT 导通，二极管 D 截止，假设这期间 Ud 不变，电路是稳态，C1 足够大，则电感 L1 中的电感电流 IL11 线性上升到 IL12 而电感 L2 的电流也从 IL21 线性上升到 IL22 当t1≤t≤t2 时 晶体管 VT 截止，二极管 D 导通，等效电路如图3-32 所示。此时电感 L1 中的电流 IL12 线性下降到 IL11 此时电感 L1 中的电流 IL12 线性下降到 IL11 而电感 L2 中的电流 IL22 也线性下降到 IL21 则有： 根据上述的分析，我们可推导出， 具体推导略，同学们可参考教材，它的控制采用UC3842 电流型脉宽调制器，具体功能和概述请参看Booct 电路实验相关部分。 三、 实验内容 1．电流控制型脉宽调制器IC UC3842 的功能研究 （1）输出PWM 控制信号测试 （2）电压反馈环功能测试 （3）电流反馈环功能测试 （4）工作频率的测试 2．开环控制Cu k 电路研究 （1）主电路电感电流处于连续导通状态，各相关工作点波形的测量研究； （2）主电路电感电流处于断续导通状态，各相关工作点波形的测量研究； （3）改变工作频率的高低对电路工作的影响研究； （4）改变负载电阻大小对电路工作的影响研究； （5）改变主电路电感L 的大小对电路工作的影响研究； （6）缓冲电路的作用研究； （7）占空比K 和输出电压U0 的函数关系研究。 3．闭环控制Cu k 电路研究 （1）电压反馈环的作用研究； （2）电流反馈环的作用研究； （3）负载调整率测试。 四、实验设备和仪器 1． DDSX 01 电源控制屏； 2． DDS 32“Boost Cuk电路”实验挂箱； 3． DT 10“直流电压、电流表”实验挂箱； 4． 示波器等。 五、实验方法 1．电流控制型脉宽调制器IC UC3842 的功能研究（注意：接线都在本驱动单元内，不要错接在其它单...
