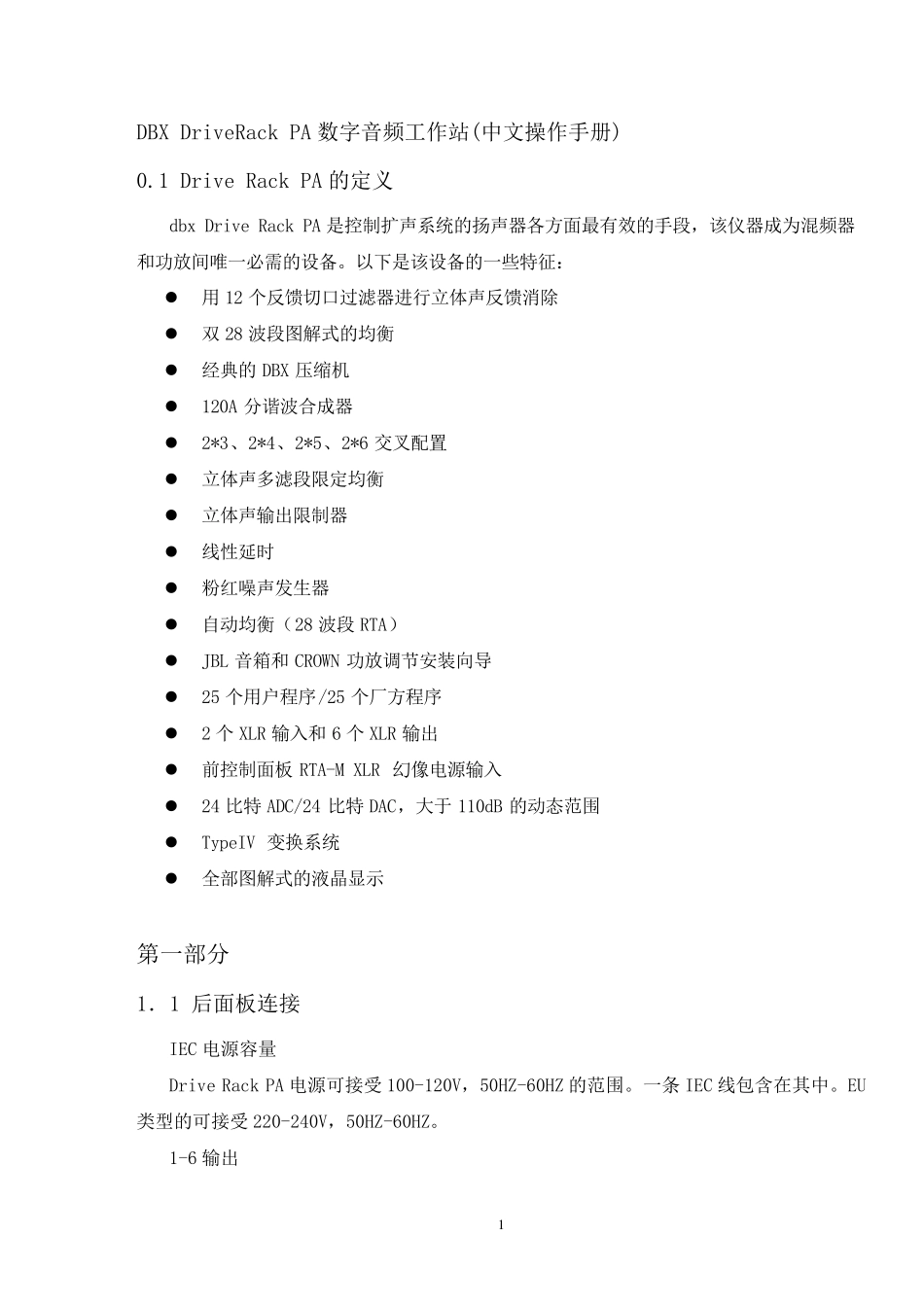

1 DBX DriveRack PA 数字音频工作站(中文操作手册) 0.1 Drive Rack PA 的定义 dbx Drive Rack PA 是控制扩声系统的扬声器各方面最有效的手段，该仪器成为混频器和功放间唯一必需的设备。以下是该设备的一些特征： 用12 个反馈切口过滤器进行立体声反馈消除 双28 波段图解式的均衡 经典的DBX 压缩机 120A 分谐波合成器 2*3、2*4、2*5、2*6 交叉配置 立体声多滤段限定均衡 立体声输出限制器 线性延时 粉红噪声发生器 自动均衡（28 波段RTA） JBL 音箱和CROWN 功放调节安装向导 25 个用户程序/25 个厂方程序 2 个XLR 输入和6 个XLR 输出 前控制面板 RTA-M XLR 幻像电源输入 24 比特ADC/24 比特DAC，大于 110dB 的动态范围 TypeIV 变换系统 全部图解式的液晶显示 第一部分 1．1 后面板连接 IEC 电源容量 Drive Rack PA 电源可接受 100-120V，50HZ-60HZ 的范围。一条 IEC 线包含在其中。EU类型的可接受 220-240V，50HZ-60HZ。 1-6 输出 2 输出部分提供6 个平衡的XLR 接口 1- 2 输入 输入部分提供2 个平衡的XLR 接口 +4/-10dBv 开关 这个开关可+4dBv、-10dBv 两档 接地提升开关 该开关可提升 XLR 输入插脚 1 的机架接地 1．2 前面板连接 RTA 输入口 这个平衡的XLR 输入口是用来连接一个RTA 话筒的，它允许用户优化平衡设 置，用户可以使用自平衡的向导安装辅助。 RTA 话筒输入选择器 按下 RTA 话筒输入键将前面板 RTA 输入XLR 接口 数据选择钮 数据选择钮用来在程序菜单中滚动选择，加载程序、选择范围和修改范围值。 LCD 液晶显示 有背景光的液晶显示提供给用户全部的操作信息包括：信号线路，有效限制 修改和向导安装功能。如果任何内部削波在内部单元发生，显示屏同样会提醒用户，以下的信息将出现：削波。 功能键 功能键可以让用户直接进行所有修改和导航功能，按钮的功能如下： 〈PREV PG〉 用来向后引导不同部件单元块 〈NEXT PG〉 用来向前引导不同部件单元块 〈EQ〉 用来切换 EQ 单元，可以让你从输入部分的EQ 单元到输出部分的EQ 单元 〈SUBHARMONIC〉这个按钮用来切换至分谐波合成模式 〈XOVER〉 用来进入交换模式 〈FEEDBACK〉 启用反馈消除模式 〈COMP/LIMITER〉用来转换压缩或限制模式 3 〈DELAY〉 用来切换至延时模式 〈P...
