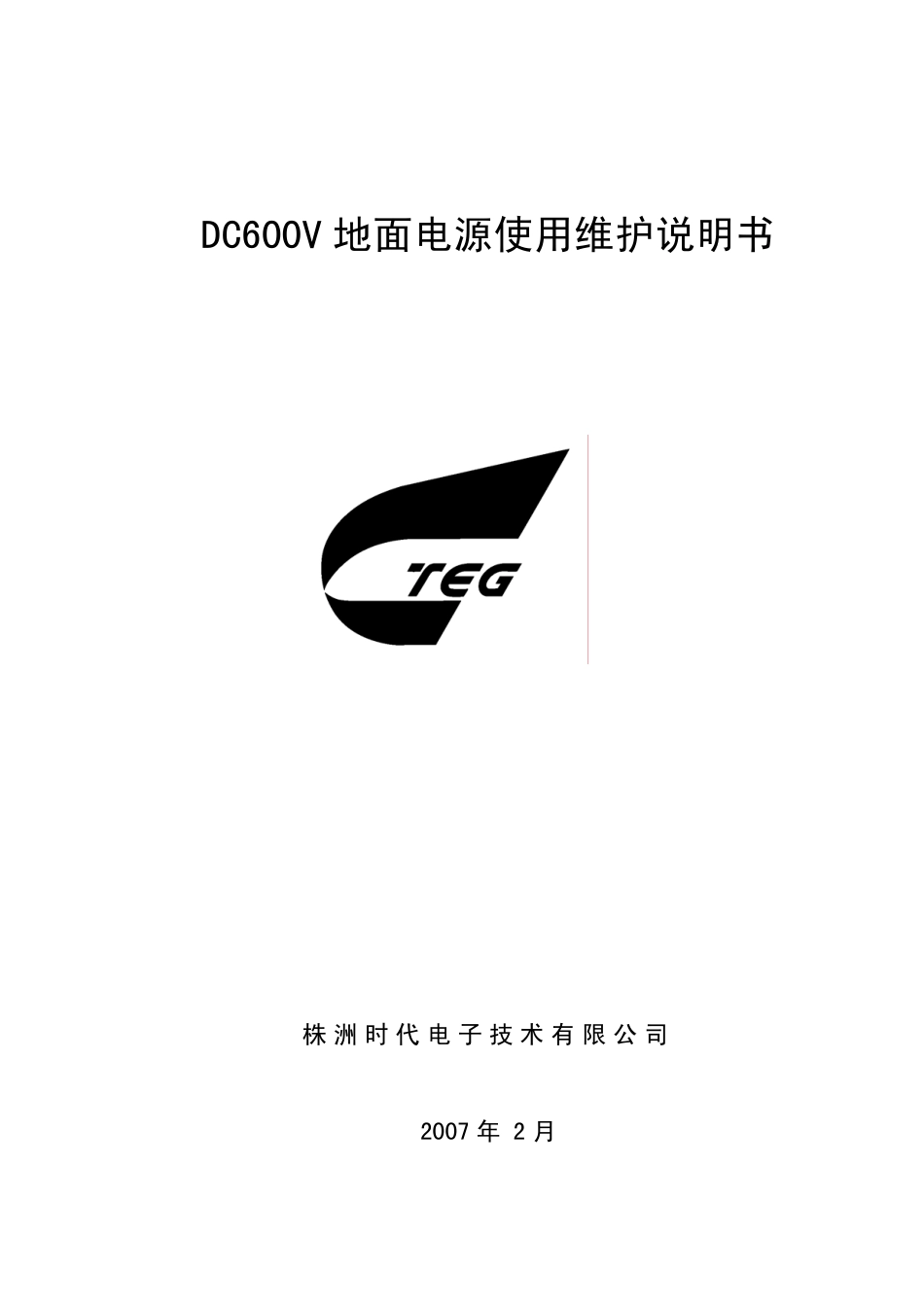

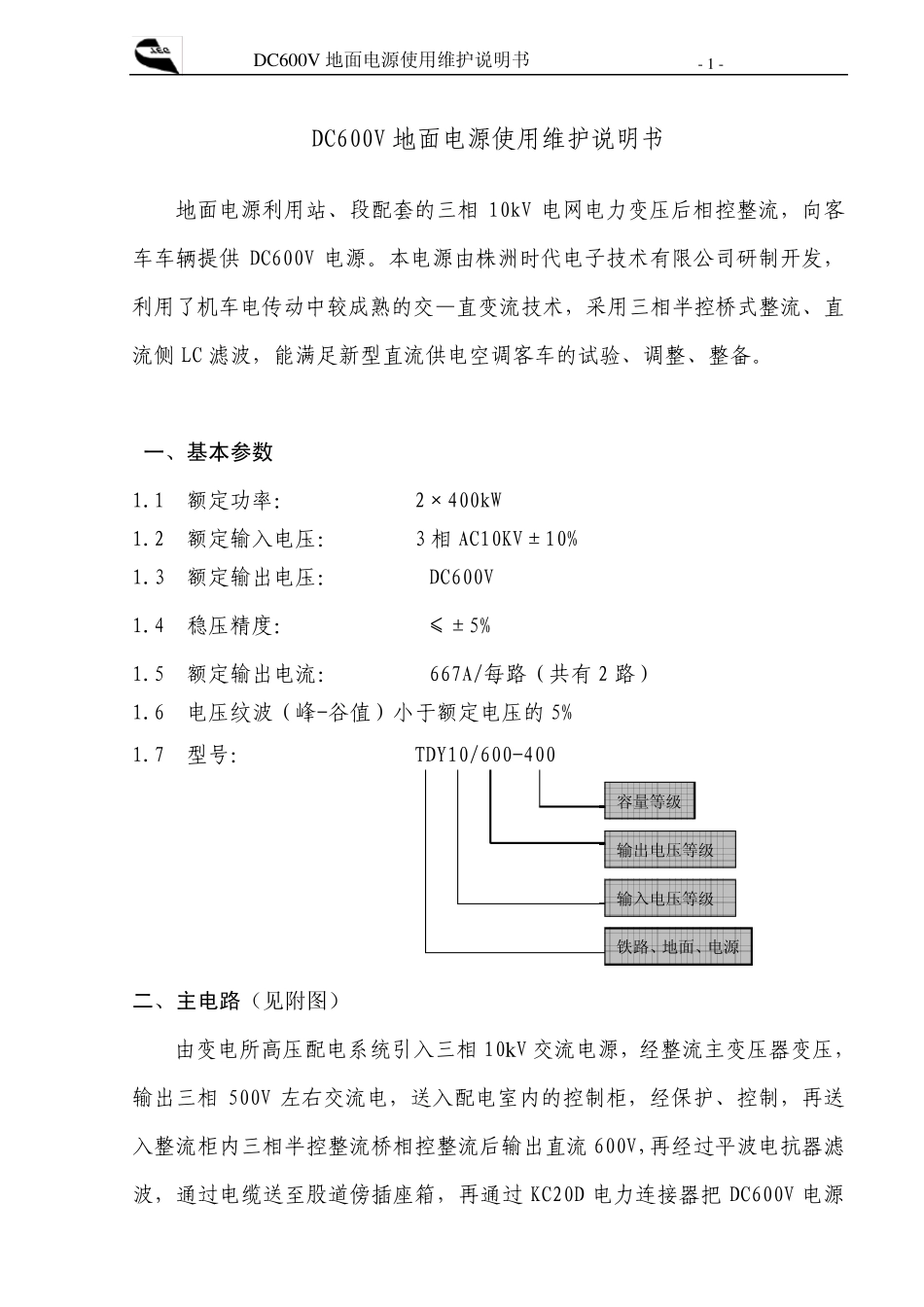

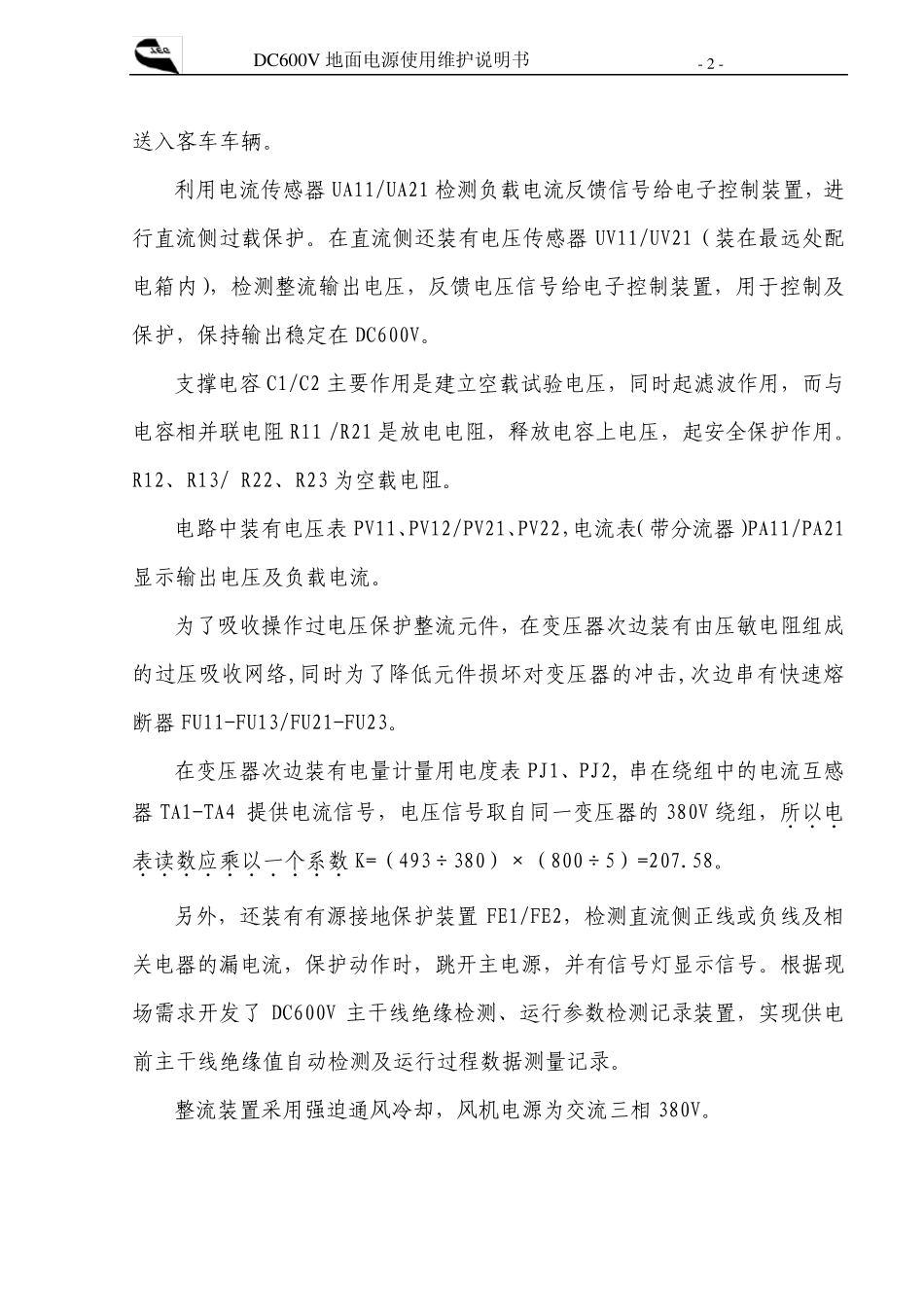

DC600V 地面电源使用维护说明书 株 洲 时 代 电子 技 术 有 限 公 司 2007 年 2 月 DC600V 地面电源使用维护说明书 - 1 - DC600V 地面电源使用维护说明书 地面电源利用站、段配套的三相 10kV 电网电力变压后相控整流，向客车车辆提供 DC600V 电源。本电源由株洲时代电子技术有限公司研制开发，利用了机车电传动中较成熟的交—直变流技术，采用三相半控桥式整流、直流侧 LC 滤波，能满足新型直流供电空调客车的试验、调整、整备。 一、基本参数 1.1 额定功率： 2×400kW 1.2 额定输入电压： 3 相 AC10KV±10% 1.3 额定输出电压： DC600V 1.4 稳压精度： ≤±5% 1.5 额定输出电流： 667A/每路（共有 2 路） 1.6 电压纹波（峰-谷值）小于额定电压的 5% 1.7 型号： TDY10/600-400 二、主电路（见附图） 由变电所高压配电系统引入三相 10kV 交流电源，经整流主变压器变压，输出三相 500V 左右交流电，送入配电室内的控制柜，经保护、控制，再送入整流柜内三相半控整流桥相控整流后输出直流 600V，再经过平波电抗器滤波，通过电缆送至股道傍插座箱，再通过 KC20D 电力连接器把 DC600V 电源输出电压等级 输入电压等级 铁路、地面、电源 容量等级 DC600V 地面电源使用维护说明书 - 2 - 送入客车车辆。 利用电流传感器UA11/UA21 检测负载电流反馈信号给电子控制装置，进行直流侧过载保护。在直流侧还装有电压传感器UV11/UV21（装在最远处配电箱内），检测整流输出电压，反馈电压信号给电子控制装置，用于控制及保护，保持输出稳定在DC600V。 支撑电容C1/C2 主要作用是建立空载试验电压，同时起滤波作用，而与电容相并联电阻R11 /R21 是放电电阻，释放电容上电压，起安全保护作用。R12、R13/ R22、R23 为空载电阻。 电路中装有电压表 PV11、PV12/PV21、PV22，电流表（带分流器）PA11/PA21显示输出电压及负载电流。 为了吸收操作过电压保护整流元件，在变压器次边装有由压敏电阻组成的过压吸收网络,同时为了降低元件损坏对变压器的冲击,次边串有快速熔断器FU11-FU13/FU21-FU23。 在变压器次边装有电量计量用电度表 PJ1、PJ2, 串在绕组中的电流互感器TA1-TA4 提供电流信号，电压信号取自同一变压器的 380V 绕组，所以电．．．表读数应乘以一个系数．．．．．．．．．．K=（493÷380）×（800÷5）=207.58。 另外，还装有有源接地保护装置FE1/FE2，检测直流侧正...
