电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

DC600V相关资料

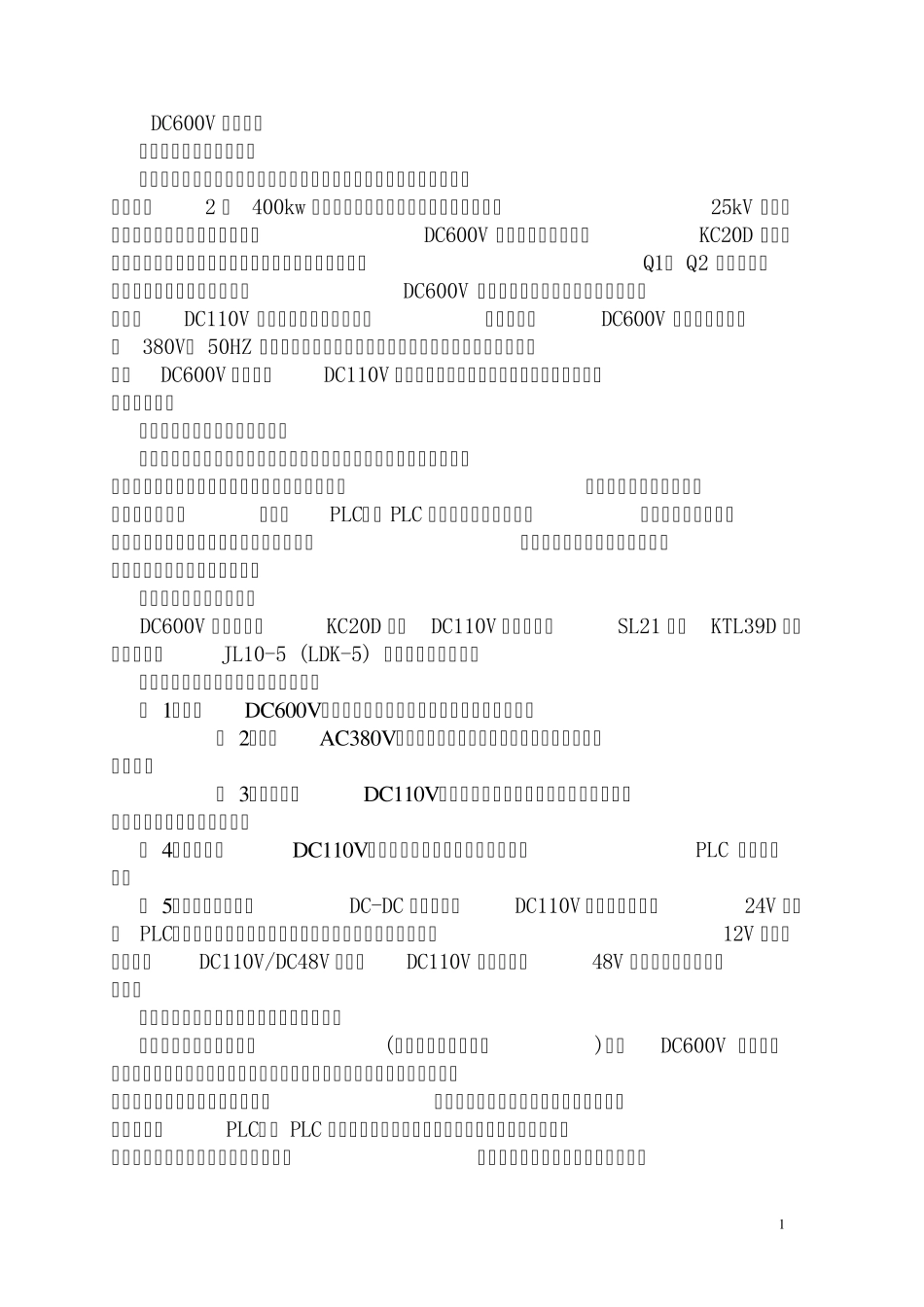

DC600V相关资料_第1页
1/11
DC600V相关资料_第2页
2/11
DC600V相关资料_第3页
3/11
1 DC600V 学习资料 一、客车供电方式的特点 采用“电力机车集中供电、客车分散变流”的供电方式。客运电力机车上安装了2 套400kw 的列车辅助供电装置,它将受电弓接受的25kV 单相高压交流电经降压、整流、滤波成DC600V 直流电,分两路通过KC20D 连接器向空调列车供电。每辆空调客车通过电气综合控制柜的Q1、 Q2 自动(按车厢号分奇偶选择)将其中一路DC600V 电送入空调逆变电源装置(简称逆变器)及DC110V 电源装置(简称充电器)。逆变器将DC600V 直流电逆变成三相380V、 50HZ 交流电,向空调装置、电开水炉等交流用电负载供电;充电器将DC600V 电变换成DC110V 电,给蓄电池组充电的同时向照明、供电控制等负载供电。 二、客车电气综合控制柜的特点 电气综合控制柜是集电源转换控制、空调机组控制、蓄电池欠压保护、照明控制等功能单元于一体的智能型综合控制柜。综合控制柜的控制核心采用可编程控制器(简称PLC), PLC 通过微型可编程序终端(简称显示触摸屏)接受各种指令并自动执行相应的操作步骤,对电气系统运行中出现的各种故障及时进行诊断、指示并保护。 三、客车车端电气连接器 DC600V 电力连接器KC20D 型,DC110V 电气连接器SL21 型,KTL39D 型通信连接器,JL10-5 (LDK-5) 型电空制动连接器。 四、客车电器设备使用哪几种电压制式 ( 1)使用DC600V:温水箱、逆变器、充电器、客室电加热器; ( 2)使用AC380V:车内空调、伴热、电开水炉、废排风扇等交流负载; ( 3)使用本车DC110V:照明;车下电源箱、温水箱、开水炉、水位显示等负载的控制电源; ( 4)使用母线DC110V:应急灯、轴温报警器、防滑器、PLC 等重要负载; ( 5)使用控制柜内的DC-DC 电源模块:DC110V 电源转换成直流24V 电源向 PLC、显示触摸屏、网关、安全用电记录仪供电;转换成直流12V 向传感器供电;DC110V/DC48V 电源将DC110V 转换成直流48V 电源向尾灯、电话插供电。 五、铁路客车电气综合控制柜的特点及功能 铁路客车电气综合控制柜(以下简称综合控制柜)用于DC600V 供电的客车,是集电源转换控制、空调机组控制、蓄电池欠压保护、照明控制等功能单元于一体的智能型综合控制柜。综合控制柜的控制核心采用可编程控制器(以下简称PLC), PLC 通过微型可编程序终端(以下简称显示触摸屏)接受各种指令并自动执行相应的操作步骤,对电气系统运行中出现的各种故障及 2 时进行诊断、指示并保护。综合控...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

DC600V相关资料

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
