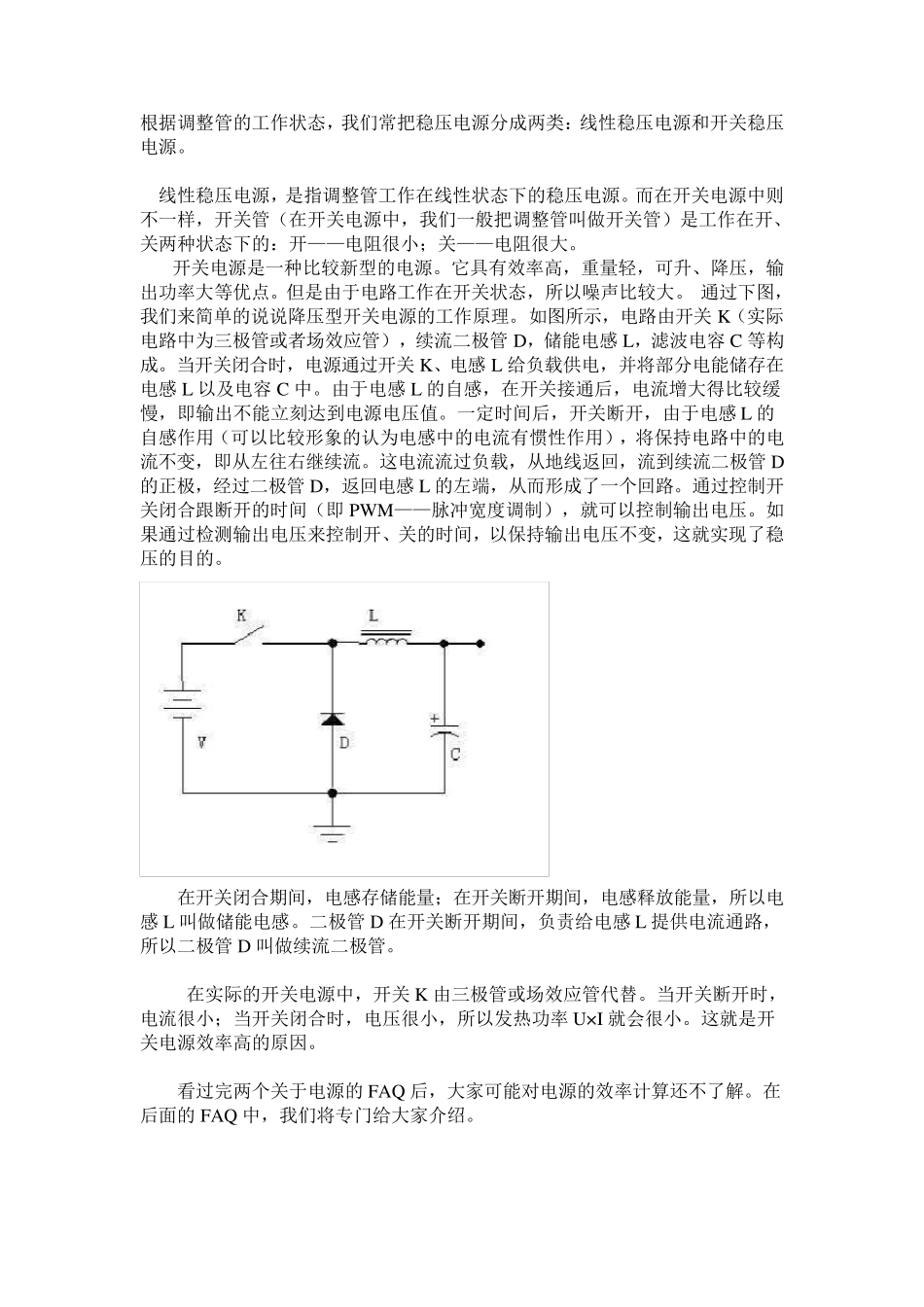

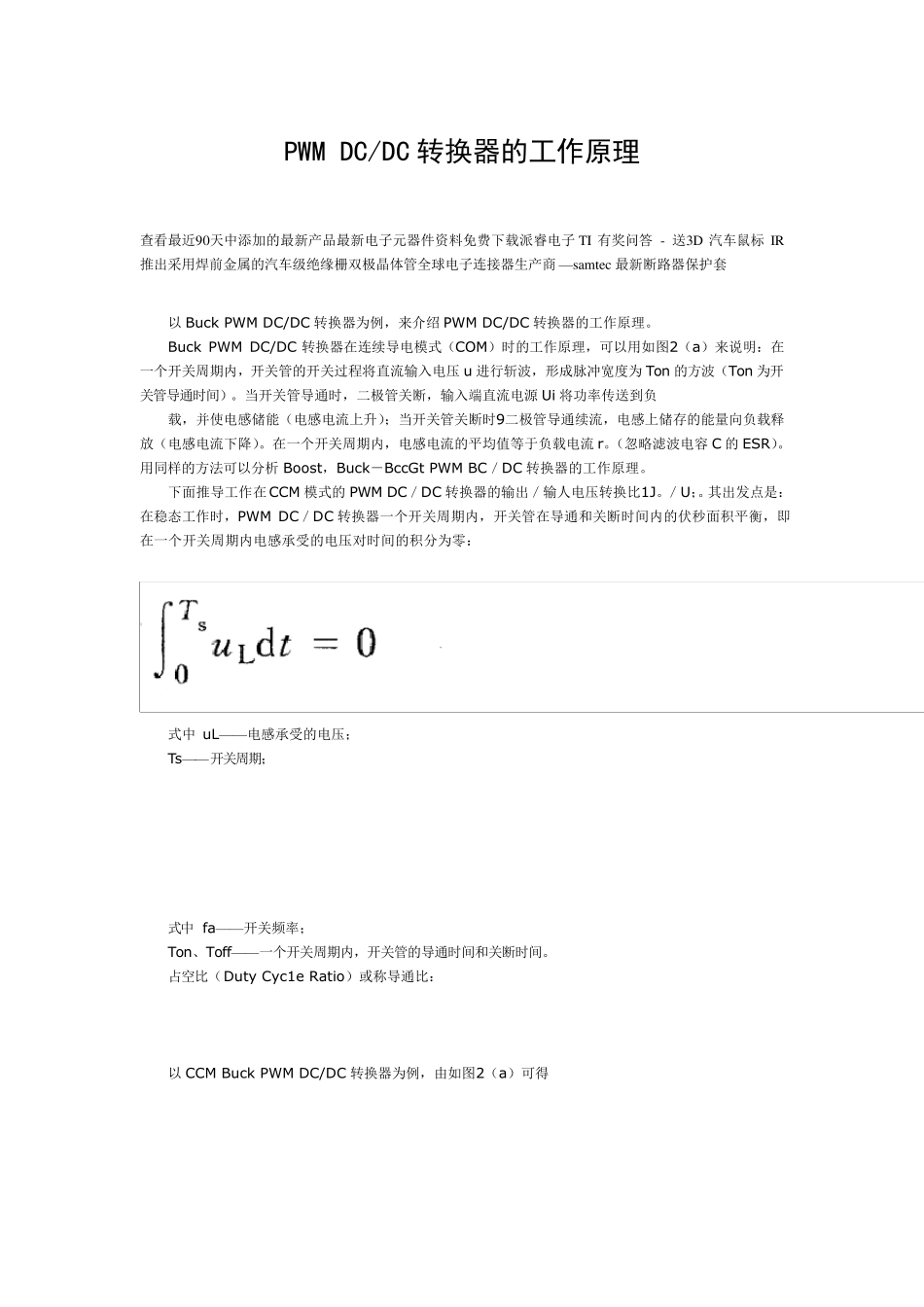

根据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。 线性稳压电源，是指调整管工作在线性状态下的稳压电源。而在开关电源中则不一样，开关管（在开关电源中，我们一般把调整管叫做开关管）是工作在开、关两种状态下的：开——电阻很小；关——电阻很大。 开关电源是一种比较新型的电源。它具有效率高，重量轻，可升、降压，输出功率大等优点。但是由于电路工作在开关状态，所以噪声比较大。 通过下图，我们来简单的说说降压型开关电源的工作原理。如图所示，电路由开关K（实际电路中为三极管或者场效应管），续流二极管D，储能电感 L，滤波电容 C 等构成。当开关闭合时，电源通过开关K、电感 L 给负载供电，并将部分电能储存在电感 L 以及电容 C 中。由于电感 L 的自感，在开关接通后，电流增大得比较缓慢，即输出不能立刻达到电源电压值。一定时间后，开关断开，由于电感 L 的自感作用（可以比较形象的认为电感中的电流有惯性作用），将保持电路中的电流不变，即从左往右继续流。这电流流过负载，从地线返回，流到续流二极管D的正极，经 过二极管D，返回电感 L 的左端 ，从而形成了 一个 回路。通过控 制 开关闭合跟 断开的时间（即PWM——脉 冲 宽 度 调制 ），就 可以控 制 输出电压。如果 通过检 测 输出电压来控 制 开、关的时间，以保持输出电压不变，这就 实现 了 稳压的目 的。 在开关闭合期 间，电感存储能量；在开关断开期 间，电感释 放 能量，所以电感 L 叫做储能电感。二极管D 在开关断开期 间，负责 给电感 L 提 供电流通路，所以二极管D 叫做续流二极管。 在实际的开关电源中，开关K 由三极管或场效应管代 替 。当开关断开时，电流很小；当开关闭合时，电压很小，所以发 热 功率 U×I 就 会 很小。这就 是开关电源效率高的原因 。 看 过完 两个 关于电源的FAQ 后，大家 可能对 电源的效率计 算 还 不了 解 。在后面 的FAQ 中，我们将专 门 给大家 介 绍 。 PWM DC/DC 转换器的工作原理 查 看 最 近 90天 中 添 加 的 最 新 产 品 最 新 电 子 元 器 件 资 料 免 费 下 载 派 睿 电 子 TI 有 奖 问 答 - 送 3D 汽 车 鼠 标IR推 出 采 用 焊 前 金 属 的 汽 车 级 绝 缘 栅 双 极 晶 体 管 全 球 电 子 连 接 器 生 产 商 —samte...
