DCS机柜设计培训资料

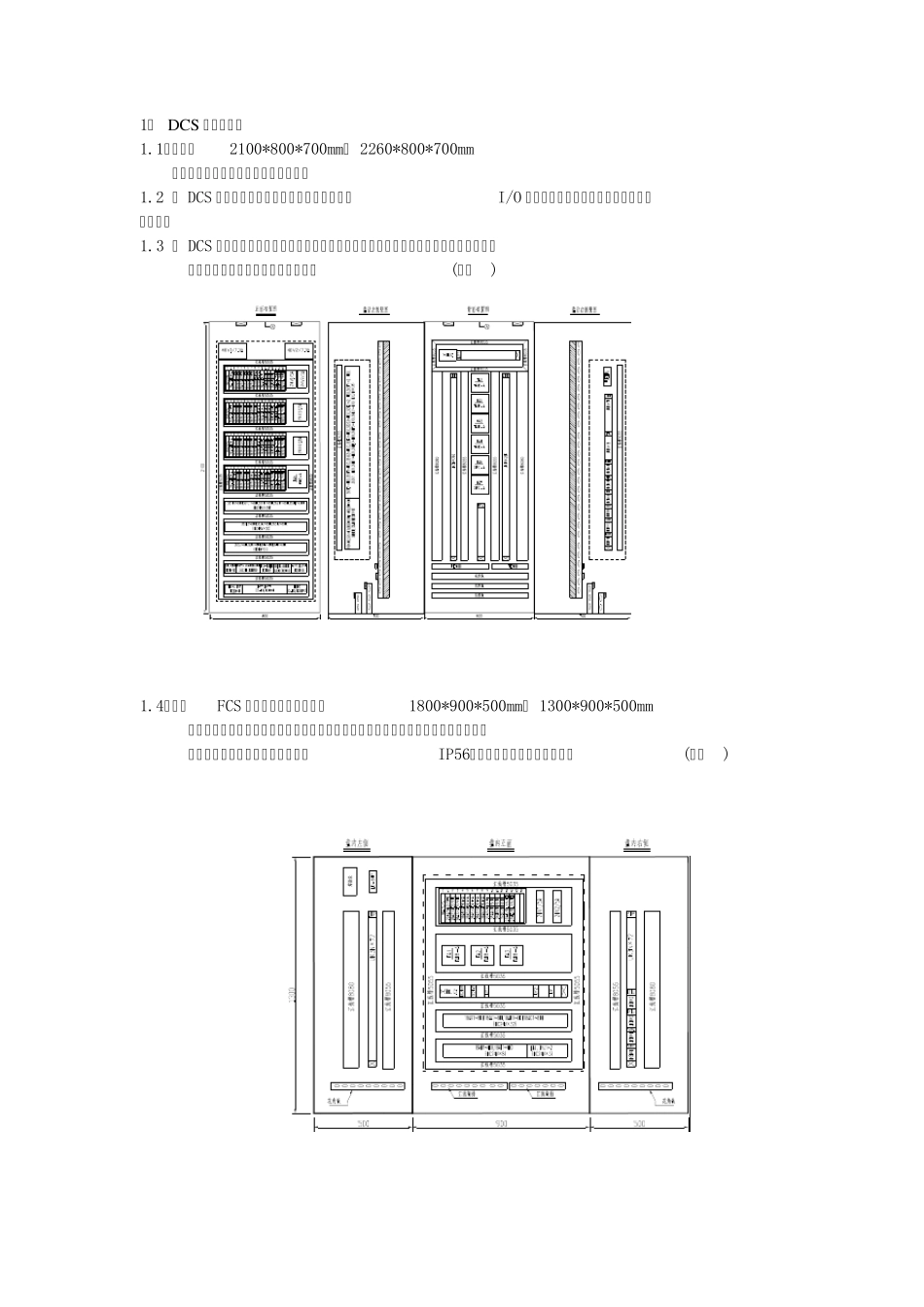

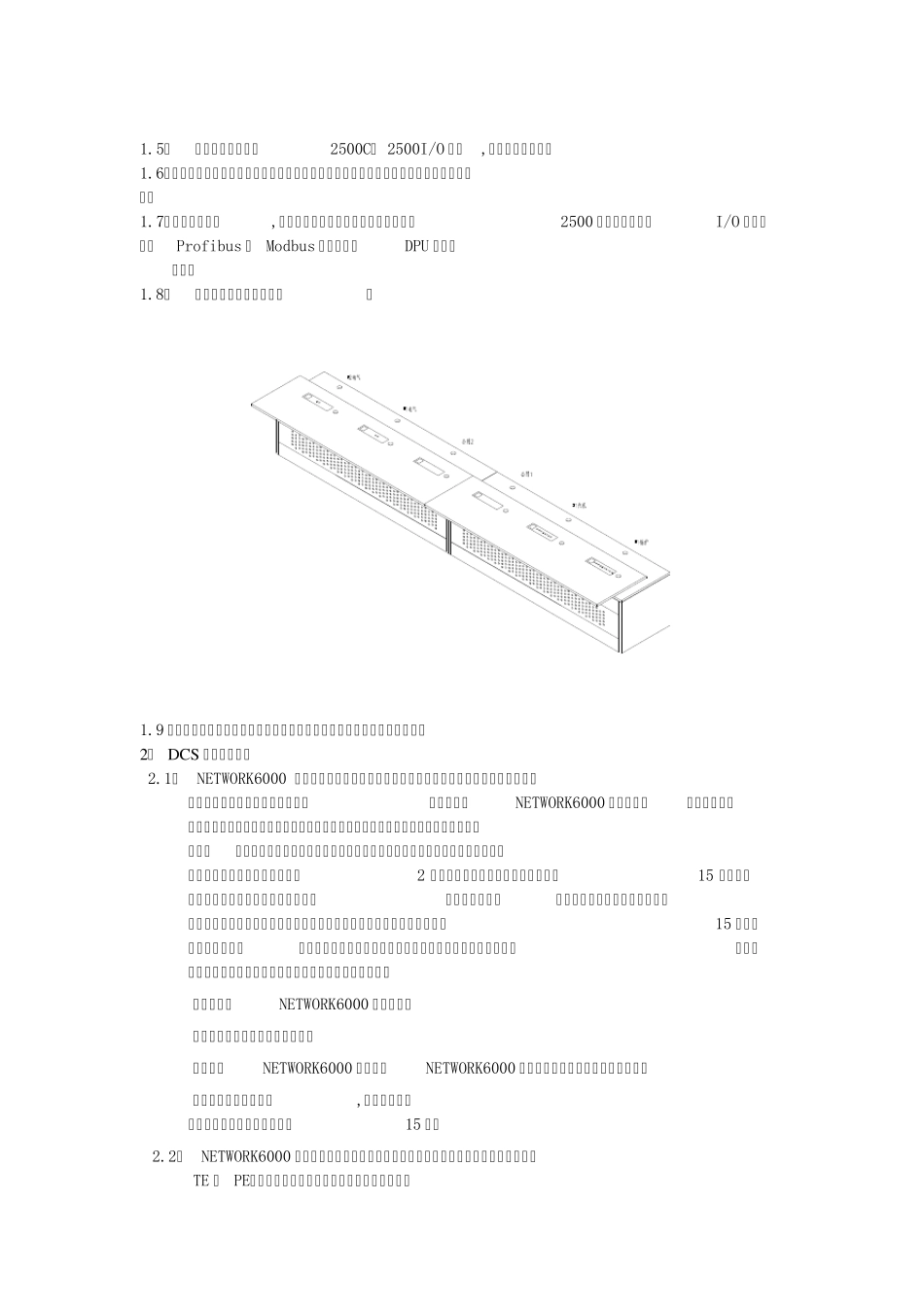

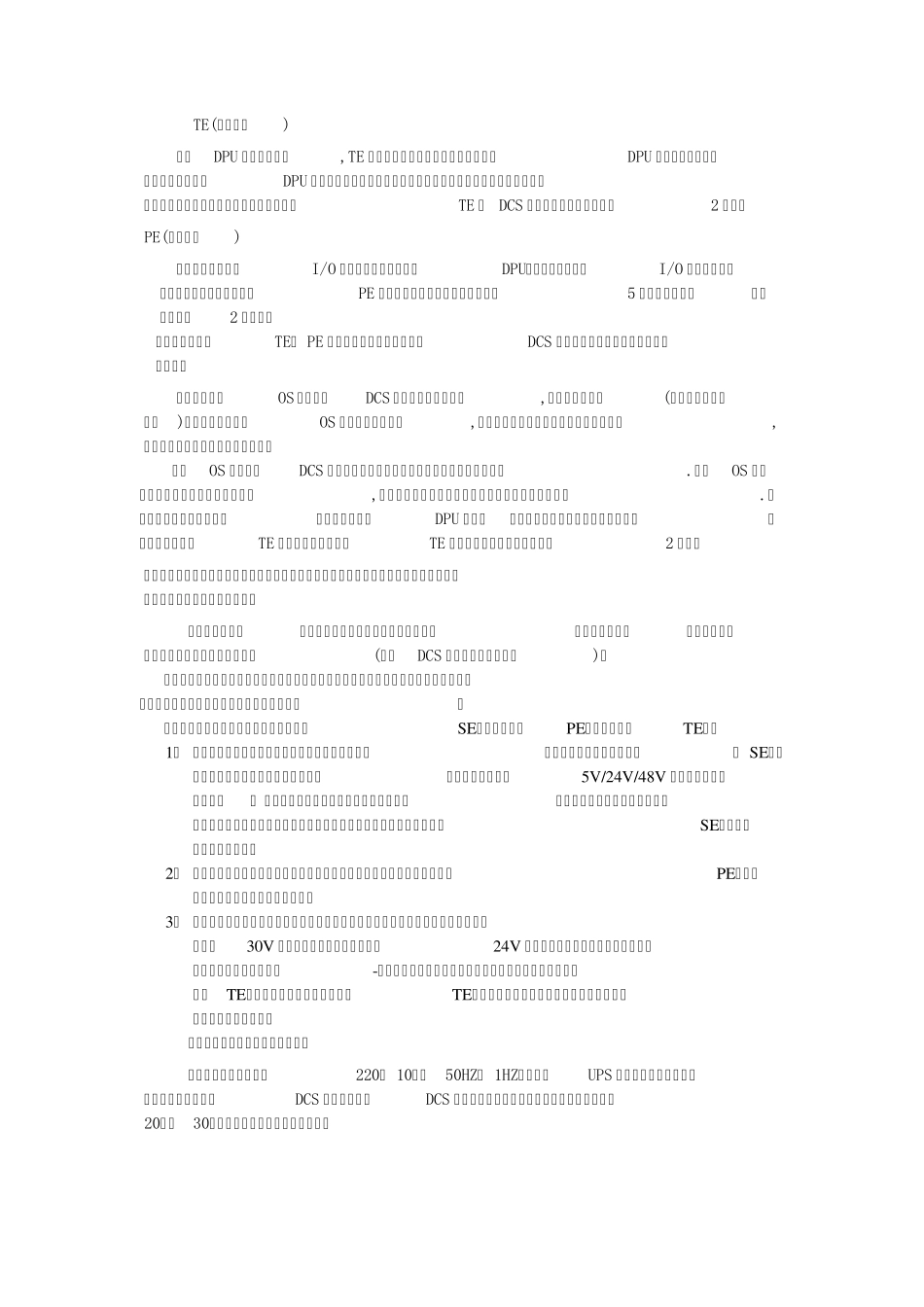

1、 DCS的控制机柜 1.1、规格：2100*800*700mm、 2260*800*700mm 机柜样式为：前单开玻璃门，后双开门 1.2 、 DCS 玻璃门控制机柜的正面主要安装控制器I/O 模件、电源、隔离继电器和网络接口等设备。 1.3 、 DCS 玻璃门控制机柜背面两边布置两排竖排端子，用以连接现场热电阻、热电偶、模拟量信号以及开关量输入输出信号。(附图) 1.4、控制FCS 机柜（远程柜）规格：1800*900*500mm、 1300*900*500mm 机柜样式为：前单开门现场总线控制机箱的材料为不锈钢、优质冷轧板，具有防水、防尘、防腐蚀功能，其防护等级为IP56，可以满足全露天布置环境。(附图) 1.5、 箱主要安装控制器2500C、 2500I/O 模件,以及电源等设备。 1.6、左右布置有端子，用以连接现场热电阻、热电偶、模拟量信号以及开关量输入输出信号。 1.7、根据具体配置,每个现场总线控制机箱最多可布置四个2500 控制器及相应的I/O 模件。通过Profibus 或 Modbus 通讯电缆与DPU 相连。 操作台 1.8、 操作员员站样式（附图）。 1.9 、操作员站上可布置后备操按钮（紧急停炉、停机、汽包紧急放水门等） 2、 DCS的电源和接地 2.1、 NETWORK6000 系统中各分散处理站通常广泛的分布于全厂，除了非常小的系统，整个系统实现单点接地是不太实际。但在大部分NETWORK6000 的应用中，组成系统的分散站分布在全厂许多地区。例如，分散站可以在控制室，计算机室、循泵房、制粉车间等。通过在各个分散处理站之间建立“区域接地”可以实现单点接地。所有数据高速公路的接地阻抗，必须遵循≤2 欧姆的原则。一般来说，把在半径为15 米的圆形区域内的所有站定义为一个耦合站，对于接地来说，这一限制指的是从站的中心接地点到某个工作站的最大电缆长度。藕合站内的各站点必须在离中心接地点15 米的电缆长度范围内。每个选定的藕合站位置中都应有一个相应的接地点或接地网，为保证系统的正常操作，所有藕合站接地时，应遵循以下规则： 不要通过非NETWORK6000 设备接地； 不要接在高压设备使用的地线上； 不要通过NETWORK6000 部件对非NETWORK6000 设备（除标准外设以外）进行接地； 不要通过建筑构件接地,如工字梁等； 在工作站簇内接地线不要超过15 米。 2.2、 NETWORK6000 的控制机柜是在出厂前预先安装的，控制机柜内部有两个接地铜母排TE 和 PE，用户仅需要完成两个接地铜排的接地工作。 TE(保护接地) 作为DPU 站的保护接地,TE 接地铜排在出厂...
